概要

説明

SA-Designerは、Smart Analog製品(ルネサスSmart Analog MCUおよびSmart Analog IC)のアナログフロントエンド回路を設計して、その回路データをCソースコードとして生成するツールです。

従来、センサ動作に合わせたアナログフロントエンド回路の部品調達や部品変更に伴ってハードウェアの準備に時間がかかっていましたが、Smart AnalogとSA-Designerであればそれらが不要となり、SA-DesignerによるPC画面でのマウス操作だけで簡単に回路設計をすること ができるようになります。

また、統合開発環境「CS+」との連携もできるため、回路設計、およびプログラム開発までをすべてソフトウェアで完結でき、効率よくシステム開発を進めることができます。

特長

  • 回路ブロック図スタイルのGUIによる回路設計・カスタマイズ
  • 作成した回路データ(レジスタ値等)の一覧表示、保存、復元
  • 回路設計用のCソースファイル生成(CS+、IARシステムズ社製IAR Embedded Workbench、KPITテクノロジーズ社製GNUコンパイラ用のソース)
  • 統合開発環境CS+へのプロジェクト登録、 CS+でのビルド/ダウンロード/デバッグの実行
  • チュートリアル搭載
  • 連携ツール:統合開発環境CS+ V3.00.00以降およびCubeSuite+ V2.00.00以降、オンチップデバッギングエミュレータ E1、フルスペックエミュレータ IECUBE
  • Learn More

リリース情報

最新Ver.: V1.03.00

リリース: 2014/04/16

バージョンアップ内容(ツールニュース参照)

動作環境

ターゲットデバイス

ダウンロード

分類 タイトル 日時
ソフトウェア/ツール-その他 ログインしてダウンロード ZIP 16.49 MB 英語
1件

ドキュメント

分類 タイトル 日時
ツールニュース-リリース PDF 540 KB
ツールニュース-リリース PDF 502 KB
ツールニュース-リリース PDF 697 KB
アプリケーションノート PDF 3.02 MB
アプリケーションノート PDF 1.48 MB 英語
ツールニュース-リリース PDF 491 KB
ツールニュース-リリース PDF 800 KB
7件

追加詳細

機能

  • 回路ブロック図スタイルのGUIによる回路設計・カスタマイズ
  • 作成した回路データ(レジスタ値等)の一覧表示、保存、復元
  • 回路設計用のCソースファイル生成 (Note1)
  • 統合開発環境CS+へのプロジェクト登録、 CS+でのビルド/ダウンロード/デバッグの実行
  • チュートリアル搭載

Note

  1. CS+、IARシステムズ社製IAR Embedded Workbench、KPITテクノロジーズ社製GNUコンパイラ用のソース

連携ツール

統合開発環境

CS+ V3.00.00以降 およびCubeSuite+ V2.00.00以降

エミュレータ

オンチップデバッギングエミュレータ: E1、フルスペックエミュレータ: IECUBE

システム構成

画像

Note

  1. SA-Designer 拡大イメージは処理フローのステップ2参照
  2. CS+、e² studio、IAR Embedded Workbench

処理フロー

  1. センサ選定

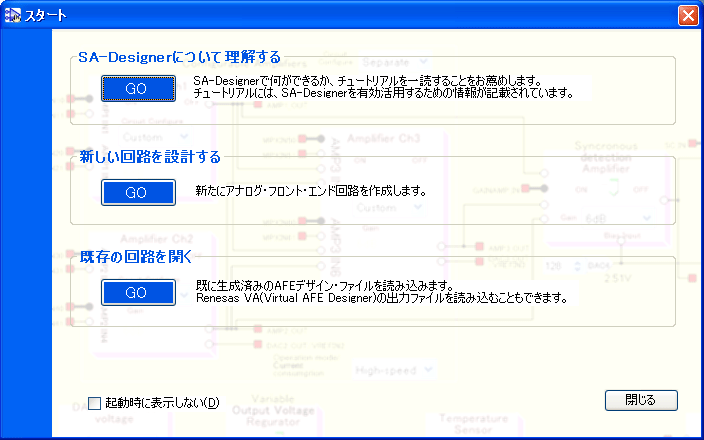

  2. 回路設計(設定情報の入力)[SA-Designerによる処理]
画像
画像
  1. 回路データ保存(一覧表示、再利用も可能)[SA-Designerによる処理]

    画像
  2. C ソースファイル出力[SA-Designerによる処理]

    画像
  3. メニューからCS+起動[SA-Designerによる処理]

    画像
  4. CS+へのソースファイル登録[SA-Designerによる処理]

    画像
  5. ユーザプログラムの開発(CS+連携)
  6. ビルド実行、およびロードモジュールを評価ボードにダウンロード(CS+連携)
  7. センサプログラム実行、および、エミュレータによるデバッグ(CS+連携)

オプション製品

[Smart Analog評価ボード]

ターゲットデバイス

  • Smart Analog IC 100シリーズ
    • RAA730101 (Smart Analog IC101) 16 ビットΔΣA/Dコンバータ内蔵型
  • Smart Analog IC 300シリーズ
    • RAA730300 (Smart Analog IC300) 低電圧対応回路構成可変型
    • RAA730301 (Smart Analog IC301) 低電圧対応汎用計装アンプ型
  • Smart Analog IC 500シリーズ
    • RAA730500 (Smart Analog IC500) 回路構成可変型
    • RAA730501 (Smart Analog IC501) 汎用計装アンプ型
    • RAA730502 (Smart Analog IC502) モータ制御向け高速計装アンプ型
  • Smart Analog MCU(RL78/G1E)
    • R5F10FMx (Smart Analog MCU RL78/G1E) 回路構成可変型 (80ピン)
    • R5F10FLx (Smart Analog MCU RL78/G1E) 回路構成可変型 (64ピン)
