ISL54059

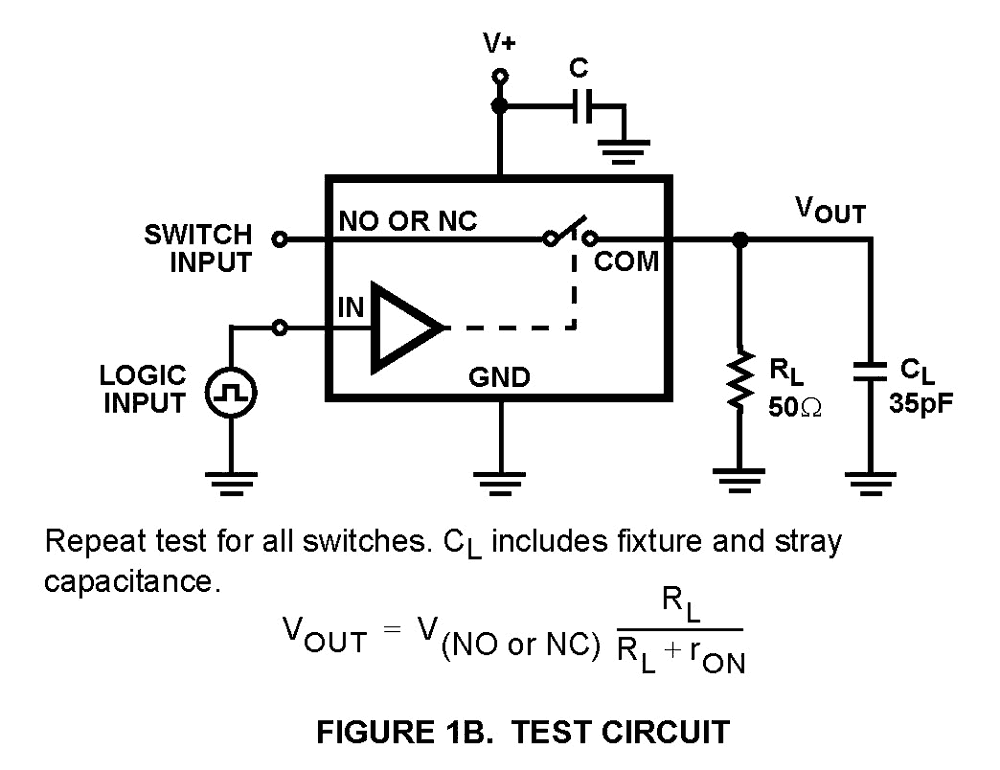

The ISL54059 device is a low ON-resistance, low voltage, bidirectional, dual single-pole/double-throw (SPDT) analog switch. It is designed to operate from a single +1.8V to +6.5V supply and pass signals that swing down to 6.5V below the positive supply rail. Targeted applications include battery-powered equipment that benefit from low r_ON (0.56Ω), low power consumption (8nA) and fast switching speeds (t_ON = 55ns, t_OFF = 18ns). The digital inputs are 1.8V logic-compatible up to a +3V supply. The ISL54059 is offered in a small form factor package, alleviating board space limitations. It is available in a tiny 10 Ld 1.8mm x 1.4mm µTQFN or 10 Ld 3mm x 3mm TDFN package. This device is a committed dual single-pole/double-throw (SPDT) that consists of two normally open (NO) and two normally closed (NC) switches with independent logic control. This configuration can be used as a dual 2-to-1 multiplexer.

Pb-free (RoHS compliant)
Negative signal swing (Max 6.5V below V+)
ON-Resistance (r_ON)
- V+ = +4.5V: 0.52Ω
- V+ = +4.3V: 0.65Ω
- V+ = +2.7V: 0.9Ω
- V+ = +1.8V: 1.8Ω
r_ON matching between channels: 10mΩ
r_ON flatness across signal range: 0.33Ω
Low THD+N @ 32Ω load: 0.02%
Single supply operation: +1.8V to +6.5V
Low power consumption at 3V (P_D): 24nW
Fast switching action (V+ = +4.3V)
- t_ON: 43ns
- t_OFF: 23ns
ESD HBM rating: >6kV
Guaranteed break-before-make
1.8V logic compatible (+3V supply)
Low I+ current when V_INH is not at the V+ rail
Available in 10 Ld µTQFN 1.8mm x 1.4mm and 10 Ld 3mm x 3mm TDFN

Audio and video switching
Battery-powered, handheld, and portable equipment
- MP3 and multimedia players
- Cellular/Mobile phones
- Pagers
- Laptops, notebook PCs and palmtops
Portable test and measurement
Medical equipment


分類	タイトル	日時
データシート	ISL54059 Datasheet PDF 740 KB	2008年12月9日
カタログ	アナログIC　カタログ PDF 5.67 MB 英語	2024年11月20日
Product Advisory	PA22026 - MSL1 Packing Change for listed Renesas Products PDF 414 KB	2022年8月26日
製品変更通知	PCN21016 - Correction of Moisture Sensitivity Level and Alternate bond wire material of the listed Renesas DFN, QFN, TDFN, TQFN packaged products PDF 202 KB	2021年7月7日
製品変更通知	PCN20029A - Alternate bond wire material and assembly facility of the listed Renesas QFN packaged products PDF 326 KB	2021年5月21日
その他資料	TB363: Guidelines for Handling and Processing Moisture Sensitive Surface Mount Devices (SMDs) PDF 293 KB	2018年5月4日
製品変更通知	PCN10114 - Part Marking Configuration Change for Intersil TDFN, uTDFN, and uTQFN Packaged Products PDF 205 KB	2010年11月10日
アプリケーションノート	AN535: Design Considerations for a Data Acquisition System (DAS) PDF 843 KB	2002年6月5日
アプリケーションノート	AN557: Recommended Test Procedures for Analog Switches PDF 468 KB	2002年5月24日
9件

	Pkg. Type	Carrier Type	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(3) アクティブ (0) Obsolete / NRND / LTB	TDFN uTQFN	Reel Tube	1	最大値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。最小値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator	Logical Operator		Logical Operator
ISL54059IRTZ circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	TDFN	Tube	1	0.8813	サンプルを入手, 購入/見積
ISL54059IRTZ-T circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TDFN	Reel	1		サンプルを入手, 購入/見積
ISL54059IRUZ-T circleアクティブ memoryPkg. Info spa Env. Documentation view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	uTQFN	Reel	1		サンプルを入手, 購入/見積
