概要
説明

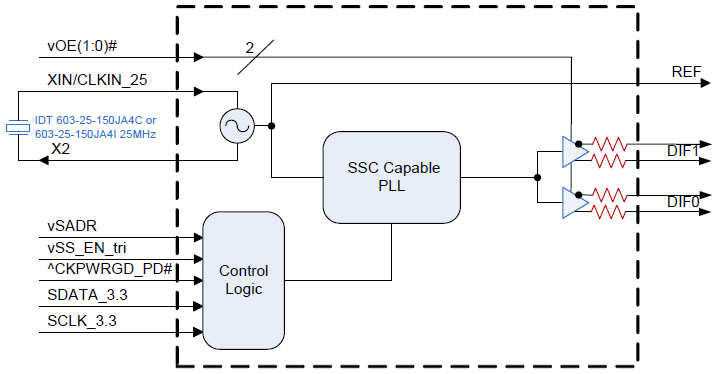

9FGV0241は、PCIe Gen1-4 アプリケーション向けの2出力超低電力周波数ジェネレータで、Zo=100 Ωの出力終端を内蔵しています。 クロック管理用に2つの出力イネーブルを備え、スペクトラム拡散オフに加えて、2種類のスペクトラム拡散レベルをサポートします。
特長
- PCIe Gen1-4準拠
- 終端の内蔵により100Ωの差動Zoを実現：部品点数と基板面積を削減
- 1.8V動作：消費電力の低減
- OE#端子：DIFパワーマネージメント対応
- LP-HCSL差動クロック出力：消費電力と基板面積の削減
- 各出力のプログラマブルスルーレート：様々な線長に対応したチューニングが可能
- プログラマブル出力振幅：様々なアプリケーション環境に対応したチューニングが可能
- PLLがロックされるまでのDIF出力ブロック：クリーンシステムスタートアップ
- 0%、-0.25%、-0.5%から選択可能なDIF出力スプレッド：EMIの低減
- 外付け25MHz水晶振動子、0ppmの合成エラーでタイトなppmをサポート
- ストラップピンによるコンフィギュレーションが可能：デバイス制御のためのSMBusインターフェースは不要
- レガシーコントローラ対応3.3V SMBusインタフェース
- 省スペース4x4mm 24ピンVFQFPN、最小限の基板スペースを実現
