概要
GR-SAKURAは、RXファミリRX63NグループMCU用のGRリファレンスボードで、インターネットに接続したPCやタブレット端末、およびスマートフォンとUSB接続して使用します。
スタンダードなGR-SAKURAと高機能なGR-SAKURA-FULLの2種類があります。
なお、GR-SAKURA IIはRAMを256Kバイトに拡張した製品です。それ以外は同様です。
GR-SAKURA-FULL

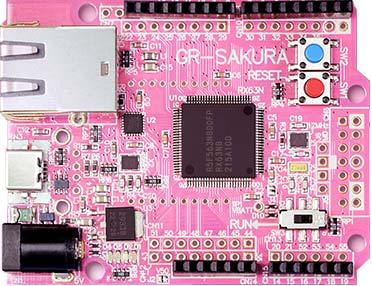

GR-SAKURAにLANコネクタ（RJ-45）、USBホストコネクタおよびDCジャックMMCカードソケットを実装した高機能評価ボード

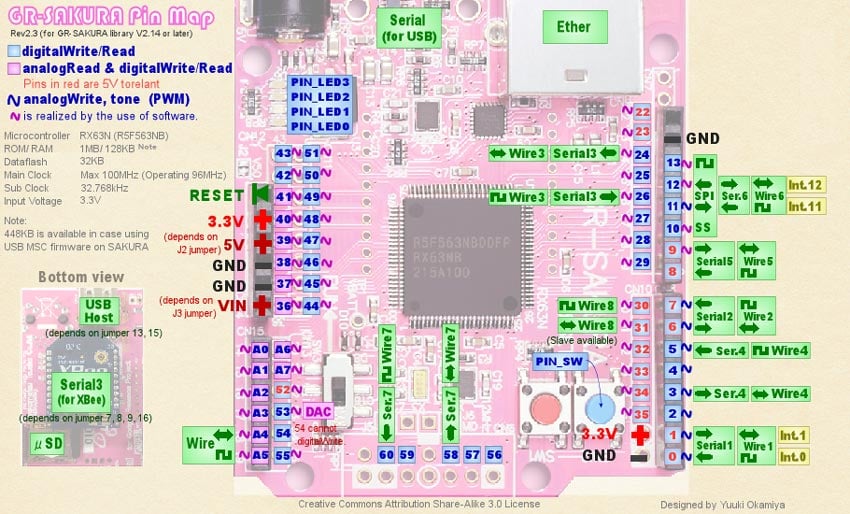

GR-SAKURAピンマップ
詳細仕様
搭載マイコン
RX63N（R5F563NBDDFP 100pin QFP）
(IIはR5F563NYDDFP)ROM/RAM
1MB/128KB
(IIはRAM 256KB)Data Flash
32KB
動作周波数
96MHz (外部発振12MHzを8逓倍)
サブクロック
32.768kHz
動作電圧
3.3V
ボード搭載
USBホスト/ペリフェラル(排他使用)、Ethernet、Micro SDソケット、XBee用インタフェース、JTAGインタフェース、DC電源ジャック(5V)、ユーザスイッチ、リセットスイッチ、Arduinoシールド用インタフェース、ユーザ用LED、USBマスストレージライクなプログラム書き込み。
