Refrigeration Air Quality Sensor Evaluation Kit
The ZMOD4450-EVK creates an easy way to evaluate the ZMOD4450 Gas Sensor for Refrigeration Air Quality (RAQ) sensor. While the ASIC inside the sensor module controls...
概要
説明

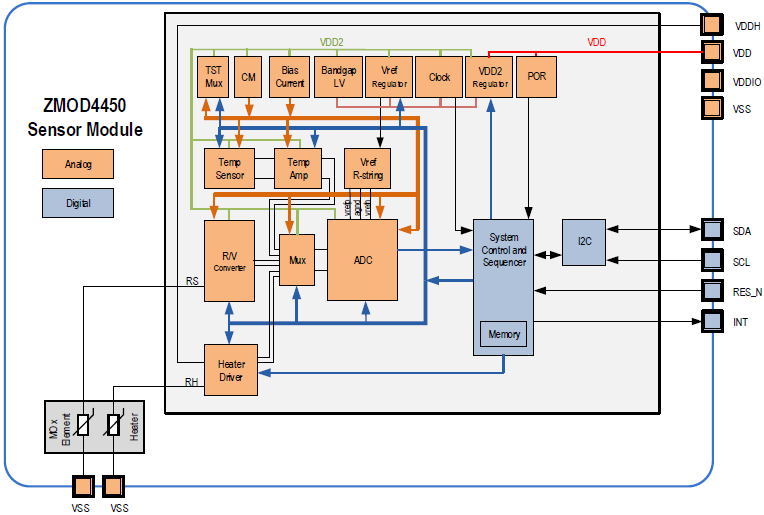

ZMOD4450ガスセンサモジュールは、食品の熟成や腐敗に関連するガスを検出するために設計された、ソフトウェア設定可能なプラットフォームで、冷凍空気品質（RAQ）アプリケーションに最適です。 センサは、ガスセンサ素子とCMOS信号処理ICからなる12ピンLGA（3.0 × 3.0 × 0.7mm）です。モジュールのセンサ素子は、シリコンベースのMEMS構造上にマイクロヒータとセンシング材料が集積されています。 ガス濃度の関数である金属酸化物（MOx）伝導度を測定します。
測定結果はI²Cインタフェース経由でユーザのマイクロプロセッサに読み込まれ、マイクロプロセッサはデータを処理してガスのレベルを決定し、食品の腐敗の可能性を示すことができます。 このセンサは、空気質の浄化・改善システムの起動や管理に使用することができます。 ZMOD4450は消費電流が低いため、冷蔵庫の制御システム、果物や野菜の品質測定、保存状態のモニタなどのアプリケーションに最適なセンサです。
特長
- エチレン、アミン、揮発性硫黄化合物など、食品の熟成や保存に関連するガスを微量（ppb）濃度で測定
- アプリケーションやユースケースに応じてソフトウェアで設定可能な操作方法
- RAQ (refrigeration air quality: 冷凍空気品質) に基づき、制御信号を設定するアルゴリズム
- 超低消費電力バッテリアプリケーションなど、アプリケーションの最適化に対応したファームウェアアップグレード可能なプラットフォーム
- すべてのセンサはエチレンで校正されており、ロット間の一貫性を提供
- シロキサンなどの過酷なケースに対応した品質管理
製品比較
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| センサソフトウェア ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
|
Sensor | ルネサス |
1件
|
||
サンプルコード
ボード＆キット
冷蔵庫内空気質(RAQ)センサ Pmod™ ボード（ルネサス QuickConnect IoT）
US082-ZMOD4450EVZ ボードは冷蔵庫内空気質（RAQ: Refrigerator Air Quality）向けの ZMOD4450 ガスセンサモジュールを搭載し、システムの迅速な開発、試作を可能にします。 このボードは搭載センサ用に標準の Pmod™ タイプ 6A（拡張 I2C）接続を提供し...
空気質センサ評価キット
ルネサスのEU045-EVK空気質センサソリューションキットは、ZMODガスセンサと相対湿度/温度センサを使い環境条件に関するリアルタイムデータを提供します。これにより、使いやすいアプリケーションを簡単に構成できます。 Bluetooth® 5.0通信を備え、スマートフォンやタブレット上で最新のGUIを使いデータを簡単に視覚化できます...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
