概要
説明

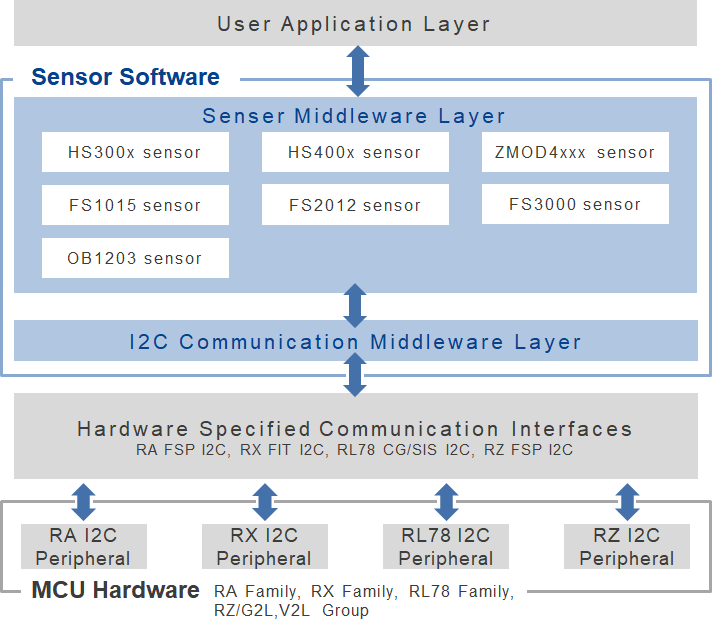

本ソフトウェアは、ルネサスセンサ製品の制御および計測データ取得を行います。以下の2レイヤーで構成され、マイコンの種類やI2C通信インタフェースの制御方法を意識することなく、簡単かつ短期間にルネサスセンサの応用製品の開発が可能です。
- センサミドルウェアレイヤー:センサを制御するAPI関数を提供
- I2Cコミュニケーションミドルウェアレイヤー:マイコンに依存するI2C通信インタフェース仕様の差異を吸収
特長
- 各MCUのプラットフォーム(RA Flexible Software Package (FSP), RX Firmware Integration Technology (FIT), RL78 Software Integration System (SIS) , RE Software Development Kit (SDK) , RZ RZ/G2L Flexible Software Package (RZ/G2L FSP) )にモジュールとして提供
- 各MCUのプラットフォームに依存しない共通API
- コードジェネレーターに準拠したRL78/G1xミドルウェア
- GUI(RA Configuration, RX Smart Configurator, RL78 Smart Configurator, RE Smart Configurator, RZ Configuration)によるコンフィギュレーションが可能
- 非OS使用とRTOS使用の両方に対応
- マイコンのI2C通信インタフェース制御はI2Cコミュニケーションミドルウェアを経由して行うため、ユーザはハードウェアとI2Cドライバの仕様を意識せずにソフトウェアの開発が可能
- センサ固有計算法による測定値演算をセンサミドルウェアが行うため、ユーザは計算プログラムの作成は不要
- ライブラリの個別入手は不要
リリース情報
下記のセンサソフトウェアおよび、それを組み込んだサンプルソフトウェアプロジェクトを提供しています。
archive : サンプルダウンロード(無償) | -: 非対応
センサ | マイコン | センサソフトウェア | サンプルソフトウェアプロジェクト |
---|---|---|---|
HS300x (温湿度センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
RZ/G2L Group | RZ/G2L Flexible Software Package (Note1) | ||
HS400x (温湿度センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
RZ/G2L Group | RZ/G2L Flexible Software Package (Note1) | ||
FS2012 (フローセンサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
FS3000 (風速センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
FS1015 (風速センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
ZMOD4410 (Indoor Air Quality センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
RZ/G2L Group | RZ/G2L Flexible Software Package (Note1) | ||
ZMOD4450 (Refrigeration Air Quality センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
ZMOD4510 (Outdoor Air Quality センサ) (Note4) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
RZ/G2L Group | RZ/G2L Flexible Software Package (Note1) | ||
OB1203 (照度、近接、心拍数、血中酸素飽和度センサ) | RA Family | Flexible Software Package (Note1) | archive (Note6) |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | archive (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
I2C Communication Middleware (Note4) | RA Family | Flexible Software Package (Note1) | - |
RX Family | archive or RX Driver Package (Note2) | ||
RL78 G1x Family | - (Note3) | ||
RL78 G2x Family | archive | ||
RE Family | Software Development Kit (Note5) | ||
RZ/G2L Group | RZ/G2L Flexible Software Package (Note1) |
Notes
- Flexible Software Packageに含まれています
- RX Driver Packageに含まれています
- サンプルソフトウェアプロジェクトパッケージに含まれています
- 当該 FITモジュールは、I2C Communication Middleware FITモジュールと組合せて使用するため、両方をダウンロードしてください
- Software Development Kit using Smart Configuratorに含まれています
- RE FamilyはSoftware Development Kit using Smart Configuratorを使用した場合のみ動作します
ターゲットデバイス
ビデオ&トレーニング
RA FSPにおけるデベロッパーアシスタント - HS3001とZMOD4410を用いたセンサプロジェクトでの使用方法 -
RA FSPにおけるデベロッパーアシスタント - HS3001とZMOD4410を用いたセンサプロジェクトでの使用方法-
このビデオでは、センサプロジェクトにおけるデベロッパーアシスタントの使用方法を紹介します。
センサソフトウェア: https://www.renesas.com/sensor-software
Video List
関連製品及びアプリケーション
ルネサスセンサ製品
アプリケーション
開発ツール
- RL78 Webシミュレータ
オンラインPC上で、以下のセンサで使用するRL78 MCUのサンプルコードをすぐに試すことが可能です。- 湿度・温度センサ(HS300x, HS400x)
- 風速センサ(FS1015, FS3000)
- フローセンサ(FS2012)
