概要

R-IN32M3シリーズは、産業イーサネット通信において要求が高まっている高速リアルタイム応答性や低消費電力を実現するマルチプロトコル通信LSIです。産業用イーサネット通信に対して特に求められる、高速リアルタイム応答や高精度通信制御を実現するために、リアルタイムOSが持つ基本機能の一部をハードウェア化して大幅な高速動作を実現した点が大きな特長です。CPUの負荷が大きい処理をハードウェアで肩代わりしますので、従来製品比で5~10倍の高速動作を可能とするだけでなく、CPUがプロトコル制御に集中できることで、CPU処理による制御時間のばらつきを1/5~1/10程度低減することができます。

R-IN32M3シリーズはCC-Link IE Field, EtherCAT含む各種産業イーサネット・プロトコルと従来のオープン・ネットワーク・プロトコルに対応しています。

  品名 特徴
R-IN32M3-CL UPD60510BF1-HN4-M1-A
  • CC-Link IE Field(インテリジェントデバイス局)対応
  • MII/GMIIインターフェース搭載
R-IN32M3-EC MC-10287BF1-HN4-M1-A
  • EtherCAT Slave対応
  • 2Port EtherPHY内蔵

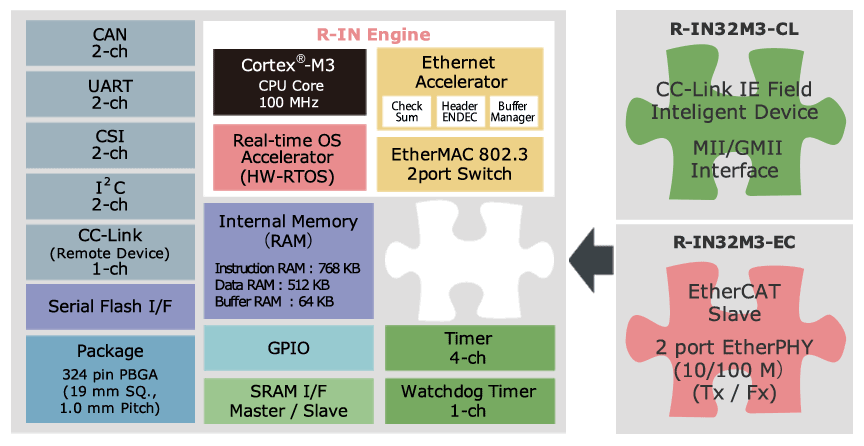

R-IN32M3 Block Diagram
R-IN32M3 Applications
R-IN32M3 Block Diagram
R-IN32M3 Applications
  • 高速リアルタイム応答性や低消費電力
  • リアルタイムOSアクセラレータ(HW-RTOS)及びイーサネット･アクセラレータ搭載
  • CC-Link IE, EtherCAT, EtherNet/IP等のマルチプロトコルに対応
    • イーサネット・プロトコル：CC-Link IE Field（R-IN32M3-CLのみ）, EtherCAT（R-IN32M3-ECのみ）, EtherNet/IP, PROFINET(RT), Modbus TCP
    • 従来のオープン・ネットワーク・プロトコル：CC-Link, CANopen, DeviceNet, Modbus RTU/ASCII

アプリケーション

  • フィールド・ネットワーク, モーション・ネットワークの各種スレーブ機器の通信ユニット
    • PLC, remote IO, CNC, AC drive (inverter), robot, servo drive, servo motor

ドキュメント

設計・開発

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
Renesas R-IN32M3 Series Serial Bootloader
ログインしてダウンロード ZIP 13.76 MB 英語
関連ファイル：
1件
TS-R-IN32M3-EC

TS-R-IN32M3-EC

Evaluation
詳しくはこちら

R-IN32M3-EC搭載評価ボード

ご注意事項：本キットは販売終了いたしました

ルネサス エレクトロニクス製のEtherCAT対応産業イーサネット通信用LSI （R-IN32M3-EC）のソフトウエア開発やシステム開発を行う為の評価プラット フォームです。

ご購入はテセラ・テクノロジー社に問合せください。

同梱物：

  • R-IN32M3-EC搭載評価ボード（テセラ・テクノロジー社製)
TS-R-IN32M3-CEC

TS-R-IN32M3-CEC

Evaluation
詳しくはこちら

R-IN32M3-EC搭載コンパクト版評価ボード

ご注意事項：本キットは販売終了いたしました

ルネサス エレクトロニクス製のEtherCAT対応産業イーサネット通信用LSI （R-IN32M3-EC）のソフトウエア開発やシステム開発を行う為の評価プラット フォーム（コンパクト版)です。

ご購入はテセラ・テクノロジー社に問合せください...

R-IN32M3 IAR Kick-Start Kit

R-IN32M3-IAR-Starter-Kit

Starter
詳しくはこちら

R-IN32M3 導入評価キット

ご注意事項：本キットは販売終了いたしました

R-IN32M3 導入評価キットは、組込アプリケーションを設計, 開発, 実装, テストをするためのハードウェアおよびソフトウェアを同梱しています。

提供するプロトコルスタックはIAR社製導入評価キットで評価しております...

R-IN32M3 Remote I/O Trial Kit

R-IN32M3-REMOTE-IO-REF

Development
詳しくはこちら

R-IN32M3 リモートI/Oトライアルキット

リモートI/O機器の開発に向けて、具体的なアプリケーションを想定したリファレンス・デザイン・ソリューションとして、「リモートI/Oトライアルキット」を提供します。同ソリューションは、産業機器のシステムそのものをリファレンス・デザインとして提供するもので、実際のリモートI/Oに近い形状のモジュールの他、ソフトウェア、ドキュメント...

R-IN32M3 Bus Interface Reference Kit

R-IN32M3-BUS-IF-REF

Development
詳しくはこちら

R-IN32M3 バスインタフェース・ソリューションキット

製品の産業イーサネット対応を簡単に実現。

YCONNECT-IT-I-RJ4501

YCONNECT-IT-I-RJ4501

Starter
詳しくはこちら

R-IN32M3モジュール搭載アダプタボード

ソリューションキットには、R-IN32M3モジュールを搭載したソリューションボードが含まれており、ArduinoまたはP-modによるホストCPUとの接続が可能となります。各種CPU評価ボードに対応したホストCPUサンプルソフトを利用することで、産業ネットワーク PROFINET、EtherNet/IPTM および EtherCAT®...

主要ドキュメント:
Renesas R-IN32M3 Module サンプルパッケージ Rev.1.05
SEMB1320 CPU Card With R-IN32M3 Module

SEMB1320

Starter
詳しくはこちら

R-IN32M3モジュール搭載 CPUカード - R-IN32M3モジュール向けソリューションキット

R-IN32M3 モジュールとホストCPUの RX66Tを搭載した一体型評価ボードです。
PROFINET、EtherNet/IP、EtherCATやModbusTCPといった 産業イーサネットの評価やアプリケーション開発を即座に実施することができます。

ルネサス CPUカードに準拠しており 24V Motor Control...

主要ドキュメント:
RX66T サンプルアプリケーション Rev.1.05

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Bit Size
    Family Name
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    CPU
    Operating Freq (Max) (MHz)
    On-chip Oscillator
    Floating Point Unit
    PLL
    DMA Remarks
    External Interrupt Pins (#)
    I/O Ports
    Timer
    CAN (ch)
    Ethernet Remarks
    Clocked Serial Interface (ch) (#)
    UART (ch) (#)
    I2C (ch)
    Operating Voltage Range (V)
    Temp. Range
    Remarks
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    MC-10287BF1-HN4-M1-A
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2032 12月 32 R-IN32M3 768 512 324 Cortex-M3 100 いいえ 1 Yes DMAC x 4 ch 29 96 32-bit Timer x 1-ch, Watchdog Timer x 1-ch 2 2ch 2 2 2 0.9 - 11 -40 to 85°C Industrial communication, include EthreCAT slave IP and 2port PHY, Power Supply = VDD = 0.9 to 1.1 V, VDDIO = 3.0 to 3.6V 3 23.75 サンプルを入手,
    UPD60510BF1-HN4-M1-A
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		2032 12月 32 R-IN32M3 768 512 324 Cortex-M3 100 いいえ 1 Yes DMAC x 4 ch 29 96 32-bit Timer x 1-ch, Watchdog Timer x 1-ch 2 2ch 2 2 2 0.9 - 11 -40 to 85°C Industrial communication, include CC-Link IE Field slave IP, Power Supply = VDD = 0.9 to 1.1 V, VDDIO = 3.0 to 3.6V 3 18.78
