概要

S3A7 MCUグループは、複数サービスの継続的な機能アップグレードが必要なアプリケーションの監視に最適な、最速48MHzまで動作するArm®Cortex®-M4 CPUコア、1MBのフラッシュメモリ、および192KBのSRAMを搭載することで、拡張性を確保し、S3A3の機能に加えて、新たに12ビットD/Aコンバータと複数の32ビット汎用PWMタイマとシリアル通信インターフェースが含まれています。

Synergy Software Package (SSP)

プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

SSPをダウンロード

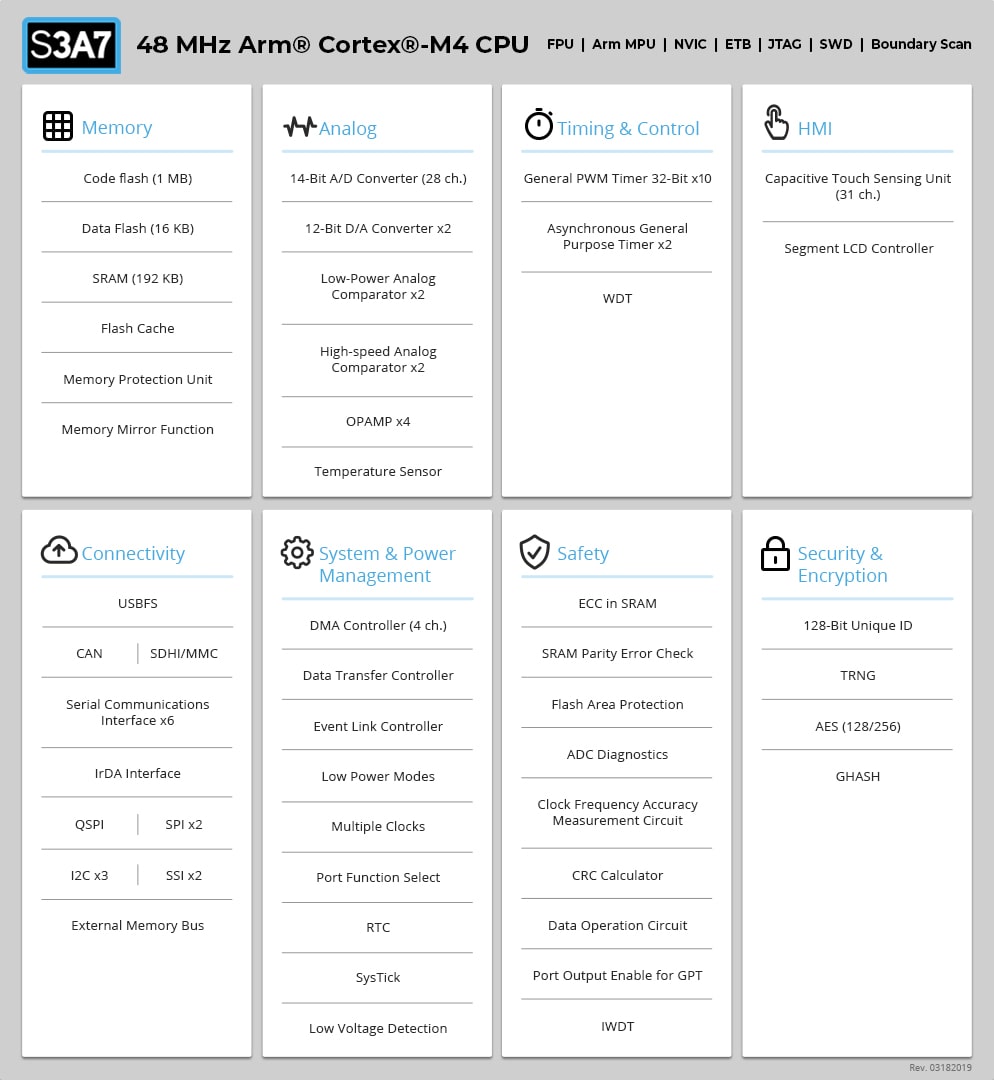

S3A7 Block Diagram
S3A7 Block Diagram
  • 48MHz Arm Cortex-M4 CPU
  • Ideal for monitoring applications that may require ongoing feature upgrades for multiple services
  • The S3A7 MCU Group offers ample room for expansion
  • Additional 12-bit D/A converter
  • Multiple 32-bit general PWM timers
  • Serial communications interfaces

アプリケーション

  • 屋内外の測候所

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00Renesas Synergy QEとSSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
Renesas Synergy™ Software Package (SSP)
プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。
ダウンロード
カスタムボードサポートパッケージ（BSP）の作成（SSP v1.2.0以降対応）（参考資料）
 Software Package ルネサス
Security Key Management Tool
ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
 Solution Toolkit ルネサス
3件
DK-S3A7 Board

DK-S3A7

Development
詳しくはこちら

DK-S3A7開発キット

高効率なS3A7 MCUグループ上で開発を行い、アナログおよびデジタル周辺回路を超低消費電力モードで動作させえることでバッテリー寿命を伸ばします。

ご注意事項：この開発キットは保守製品のため、販売/更新を終了いたしました。

Kit...

主要ドキュメント:
S3A7 Development Kit（DK-S3A7）クイックスタートガイド（参考資料）
YSAECAP1S11 Kits and Boards

YSAECAP1S11

Evaluation
詳しくはこちら

静電容量式タッチアプリケーション AE-CAP1

Renesas SynergyTM プラットフォームを用いて静電容量式タッチシステムを構築するアプリケーションの実現例です。S124およびS3A7 MCUグループで製品開発を行います。

Kit...

主要ドキュメント:
Application Example for Capacitive Touch (AE-CAP1) Quick Start Guide

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Program Memory (KB)
    Data Flash (KB)
    SRAM
    Lead Count (#)
    Pkg. Type
    PLP
    Operating Voltage Range (V)
    Operating Freq (Max) (MHz)
    DAC
    I/O Ports
    CAN (ch)
    Safety
    Security & Encryption
    Family Name
    DMA
    Ethernet
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FS3A77C2A01CLK#AC1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 145 TFLGA 2030 12月 1.6 - 5.5 48 12-bit x 2-ch 124 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 8.695 サンプルを入手,
    R7FS3A77C2A01CLJ#AC1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 100 TFLGA 2030 12月 1.6 - 5.5 48 12-bit x 2-ch 82 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 8.079 サンプルを入手,
    R7FS3A77C2A01CBJ#AC1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 121 LFBGA N/A 1.6 - 5.5 48 12-bit x 2-ch 102 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 サンプルを入手,
    R7FS3A77C3A01CFP#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 100 LFQFP 2031 6月 1.6 - 5.5 48 12-bit x 2-ch 82 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 サンプルを入手,
    R7FS3A77C3A01CFM#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 64 LFQFP 2031 6月 1.6 - 5.5 48 12-bit x 2-ch 50 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 9 サンプルを入手,
    R7FS3A77C3A01CFB#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 16 192 KB 144 LFQFP 2031 6月 1.6 - 5.5 48 12-bit x 2-ch 124 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3 13.77 サンプルを入手,
    R7FS3A77C3A01CFB#BA1
    circleアクティブ
    memory
    view_in_ar
    		1024 16 192 KB 144 LFQFP 2036 3月 1.6 - 5.5 48 12-bit x 2-ch 124 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3 13.77
    R7FS3A77C3A01CFM#BA1
    circleアクティブ
    memory
    view_in_ar
    		1024 16 192 KB 64 LFQFP 2036 3月 1.6 - 5.5 48 12-bit x 2-ch 50 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3
    R7FS3A77C3A01CFP#BA1
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 16 192 KB 100 LFQFP 2036 3月 1.6 - 5.5 48 12-bit x 2-ch 82 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No 3
    R7FS3A77C3A01CNB#BA1
    circleアクティブ
    memory
    view_in_ar
    		1024 16 192 KB 64 HWQFN N/A 1.6 - 5.5 48 12-bit x 2-ch 50 1 Yes 128-bit Unique ID, AES128, AES256, GHASH, TRNG Synergy MCU No No 3
