概要

S5D5 MCUグループは、プログラマブル・ロジック・コントローラ（PLC）のようなオートメーション業界の様々な機能のアプリケーションに最適で、512KB〜1MBのフラッシュメモリ、384KBのSRAMで様々なパッケージに使用可能な処理能力を提供しています。 これは、静電容量式タッチセンシング・ユニット、フル接続スイート、グラフィックス・エンジン、高精度データ収集アナログ・インターフェース、および強化されたセキュリティを含みます。

Synergy Software Package (SSP)

プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

SSPをダウンロード

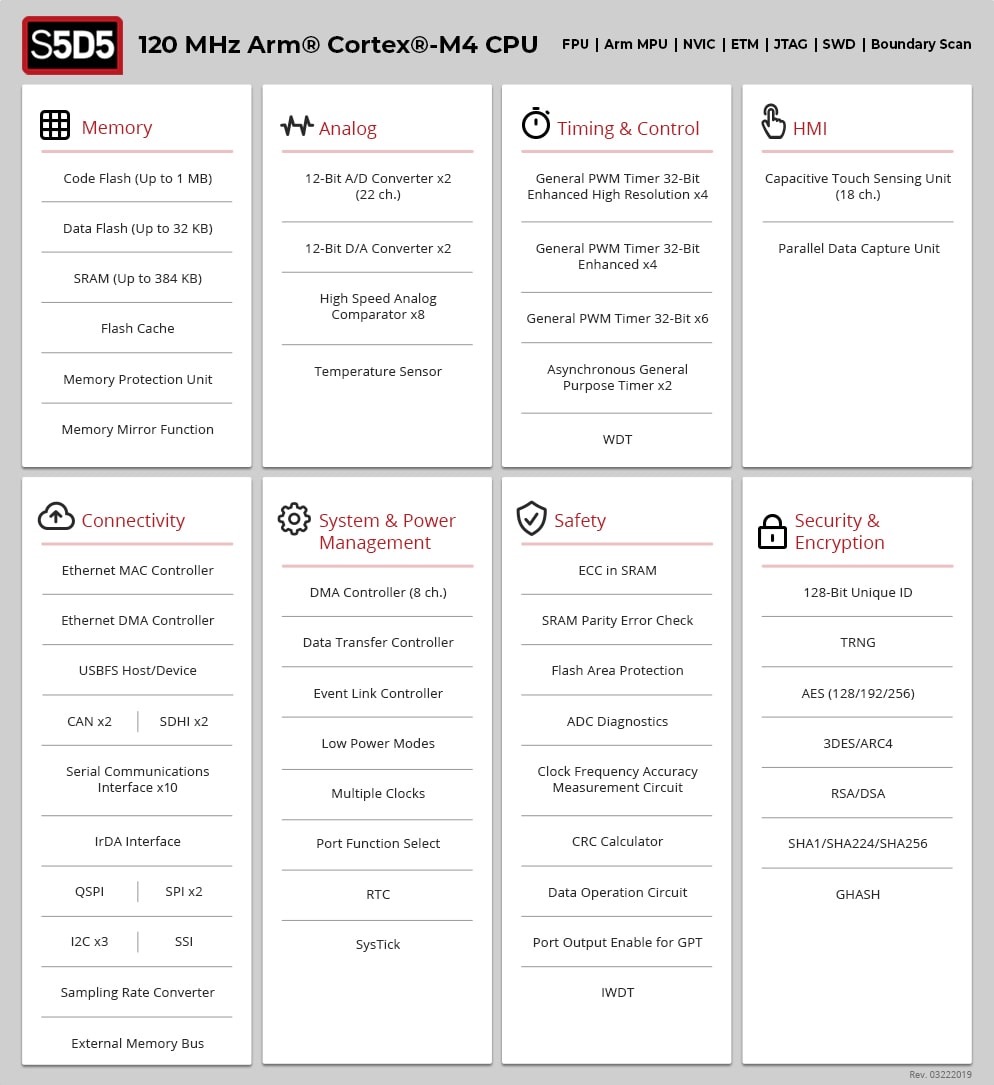

S5D5 Block Diagram
S5D5 Block Diagram
  • 120MHz Arm® Cortex®-M4 CPU
  • Optimal for applications varying in functionality across the automation industry, such as programmable logic controllers (PLCs)
  • Available in a variety of packages
  • Capacitive Touch Sensing Unit (CTSU)
  • Full connectivity suite
  • Graphics engine
  • High precision data acquisition analog interfaces
  • Enhanced security

アプリケーション

  • プログラマブル・ロジック・コントローラ

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00Renesas Synergy QEとSSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン 静電容量タッチ導入ガイド
 Solution Toolkit ルネサス
Renesas Synergy™ Software Package (SSP)
プラットフォームの心臓部で、ルネサスが動作を保証したソフトウェアパッケージです。
 Software Package ルネサス
Security Key Management Tool
ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
 Solution Toolkit ルネサス
3件

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
Renesas Synergy™ Target Board TB-S5D5 v1.2 Design Data
ログインしてダウンロード ZIP 32.10 MB
1件
TB-S5D5 Board

RTK7TBS5D5S00001BU

Evaluation
詳しくはこちら

TB-S5D5ターゲットボード

すべての端子へのアクセス、標準化された拡張ポート、インストール済みデモソフトウェアにより、S5D5 MCUグループの主要な機能を体験できます。

製品型名が変更されています。旧製品型名は各種ドキュメントで引き続き使用されます。新旧の製品型名については、Look-up Tableを参照してください。

Kit...

主要ドキュメント:
Target Board S5D5（TB-S5D5）クイックスタートガイド（参考資料）

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Program Memory (KB)
    Data Flash (KB)
    SRAM
    Lead Count (#)
    Pkg. Type
    PLP
    Operating Voltage Range (V)
    Operating Freq (Max) (MHz)
    DAC
    I/O Ports
    CAN (ch)
    Safety
    Security & Encryption
    Family Name
    DMA
    Ethernet
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FS5D57A2A01CLK#AC1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		512 32 384 KB 145 TFLGA 2033 10月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 9.016 サンプルを入手,
    R7FS5D57A3A01CFB#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		512 32 384 KB 144 LFQFP 2033 6月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 8.978 サンプルを入手,
    R7FS5D57A3A01CFP#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		512 32 384 KB 100 LFQFP 2033 6月 2.7 - 3.6 120 12-bit x 2-ch 76 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 7.675 サンプルを入手,
    R7FS5D57C2A01CLK#AC1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 32 384 KB 145 TFLGA 2033 10月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 9.47 サンプルを入手,
    R7FS5D57C3A01CFB#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 32 384 KB 144 LFQFP 2033 6月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 9.617 サンプルを入手,
    R7FS5D57C3A01CFP#AA1
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		1024 32 384 KB 100 LFQFP 2033 6月 2.7 - 3.6 120 12-bit x 2-ch 76 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 8.1 サンプルを入手,
    R7FS5D57A3A01CFB#BA1
    circleアクティブ
    memory
    view_in_ar
    		512 32 384 KB 144 LFQFP 2037 12月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3
    R7FS5D57A3A01CFP#BA1
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		512 32 384 KB 100 LFQFP 2036 3月 2.7 - 3.6 120 12-bit x 2-ch 76 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 8.438
    R7FS5D57C3A01CFB#BA1
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 32 384 KB 144 LFQFP 2037 12月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 9.511
    R7FS5D57C3A01CFP#BA1
    circleアクティブ
    memory
    view_in_ar
    		1024 32 384 KB 100 LFQFP 2036 3月 2.7 - 3.6 120 12-bit x 2-ch 76 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 8.895
    R7FS5D57A3A01CLK#AC1
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		512 32 384 KB 145 TFLGA 2034 3月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 8.825
    R7FS5D57C3A01CLK#AC1
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		1024 32 384 KB 145 LGA 2033 10月 2.7 - 3.6 120 12-bit x 2-ch 110 2 Yes 3DES, 128-bit Unique ID, AES128, AES192, AES256, ARC4, DSA, GHASH, RSA, SHA-1, SHA-224, SHA-256, TRNG Synergy MCU Yes Yes 3 10.44
