概要

RZ/T Series Inverter Board（P/N：RTK0EM0000B15010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます。

対応CPUボード：RZ/T2H Evaluation Board Kit（P/N：RTK9RZT2H0S00000BJ）

注：この製品にはBLDCモータは含まれていません。BLDCモータが必要な場合は、RZ/T Series Inverter Board kit（P/N：RTK0EM0000S05010BJ）をご購入ください。

RTK0EM0000B15010BJ Evaluation Board - Top

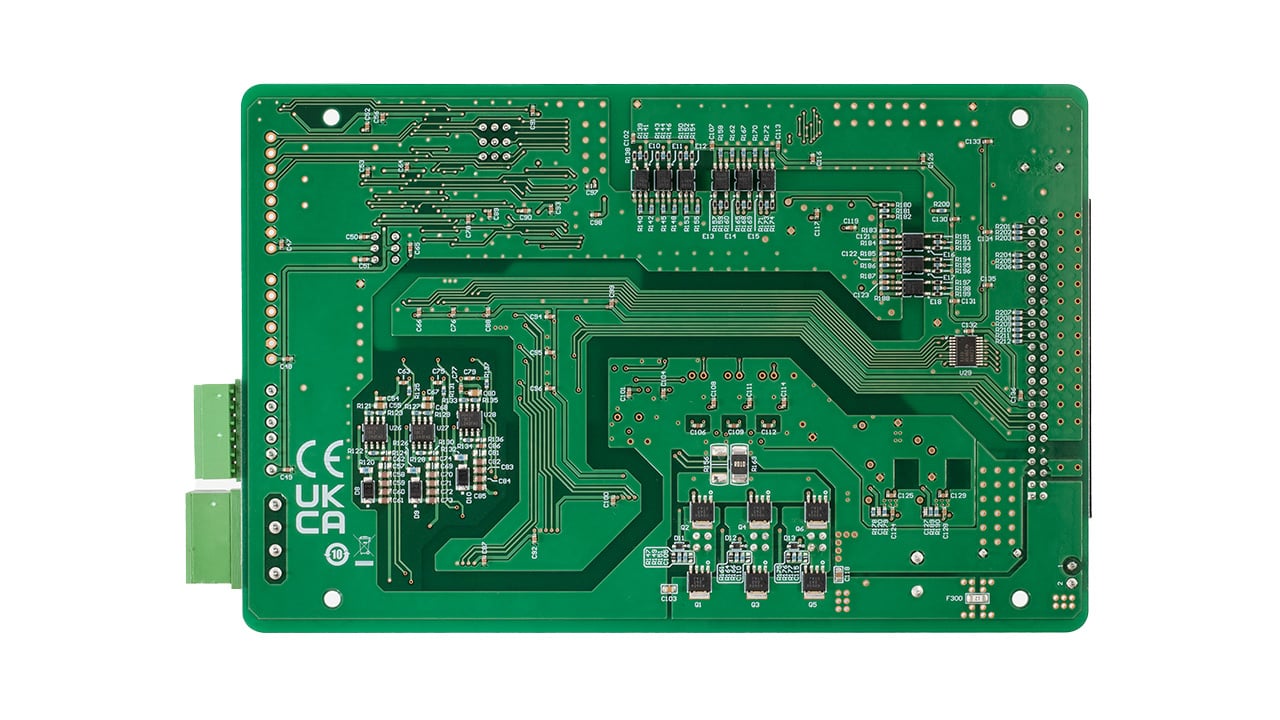

RTK0EM0000B15010BJ Evaluation Board - Bottom
RTK0EM0000B15010BJ Evaluation Board - Top
RTK0EM0000B15010BJ Evaluation Board - Bottom
  • 電源電圧：DC 24V
  • インバータ回路を搭載
  • 電流センシングに対応（3シャント・デルタシグマ変調器）
  • インクリメンタルエンコーダ１台、アブソリュートエンコーダ２台に対応
  • 過電流を検出

アプリケーション

  • 産業用ACドライブ
  • 産業用サーボドライブ
  • 産業用ロボット

ドキュメント

= ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
RZ/T Series Inverter Board/Kit ユーザーズマニュアル
PDF 3.32 MB 英語
1件

設計・開発

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
INVB-LV-RZT-I Design Package
ログインしてダウンロード ZIP 8.19 MB
1件
RTK9RZT2H0S00000BJ Evaluation Board

RZ/T2H-EVKIT

Evaluation
詳しくはこちら

RZ/T2H Evaluation Board Kit

RZ/T2H Evaluation Board Kitは、RZ/T2H MPUの評価・開発キットです。オンボードエミュレータを搭載しているので、付属のケーブルをPCに接続するだけで評価を開始できます ギガビットイーサネットPHY、不揮発性メモリ、LPDDR4メモリなど豊富な機能を持つICを搭載しており...

主要ドキュメント:
RZ/T2H Evaluation Board Kit ユーザーズマニュアル
RTK0EM0000Z03000BJ Evaluation Board - Top

RTK0EM0000Z03000BJ

Evaluation
詳しくはこちら

RZ/T2H用バスボード

RZ/T2H用 Bus boardは、RZ/T Series Inverter board（P/N：RTK0EM0000B15010BJまたはRTK0EM0000S05010BJ）とRZ/T2H Evaluation board kit（P/N：RTK9RZT2H0S00000BJ）用のインタフェースボードです。この製品は...

主要ドキュメント:
Bus Board for RZ/T2Hユーザーズマニュアル
RTK0EM0000S05010BJ Evaluation Kit

RTK0EM0000S05010BJ

Evaluation
詳しくはこちら

RZ/T Series Inverter Board Kit

RZ/T Series Inverter Board Kit（P/N：RTK0EM0000S05010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで...

主要ドキュメント:
RZ/T Series Inverter Board/Kit ユーザーズマニュアル
