RZ/T Series Inverter Board
RZ/T Series Inverter Board（P/N：RTK0EM0000B15010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます...
概要
説明

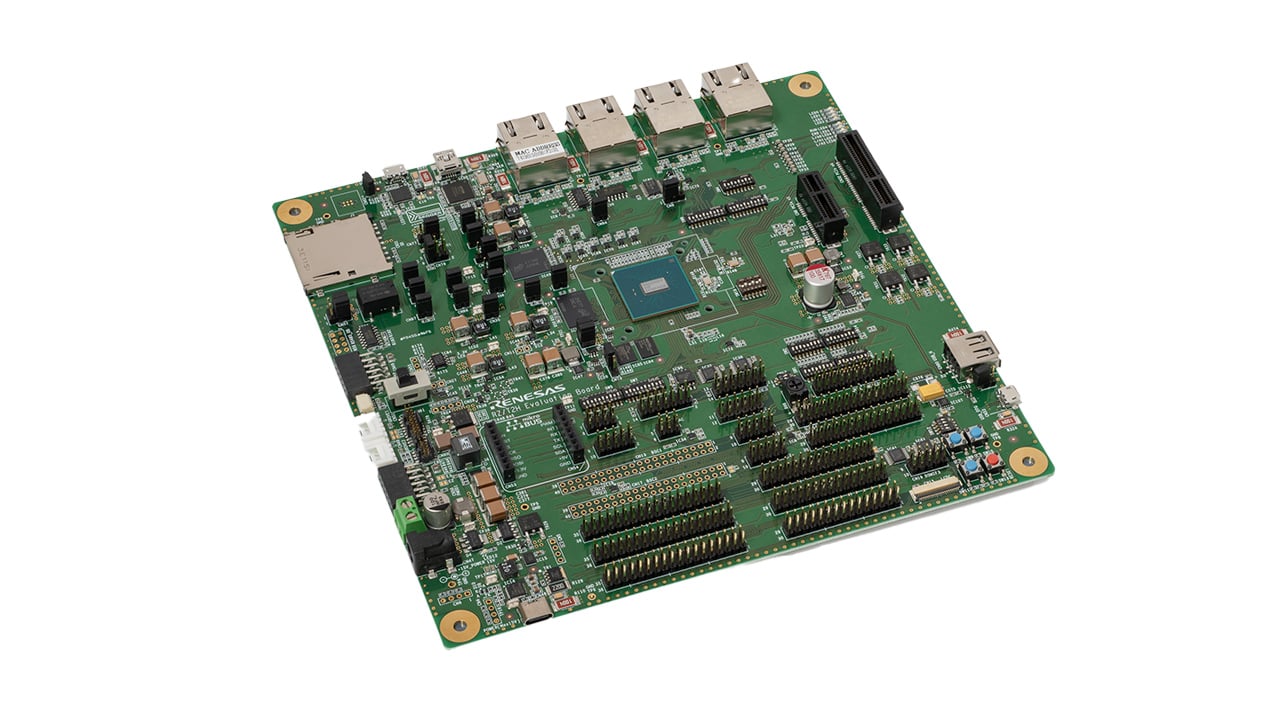

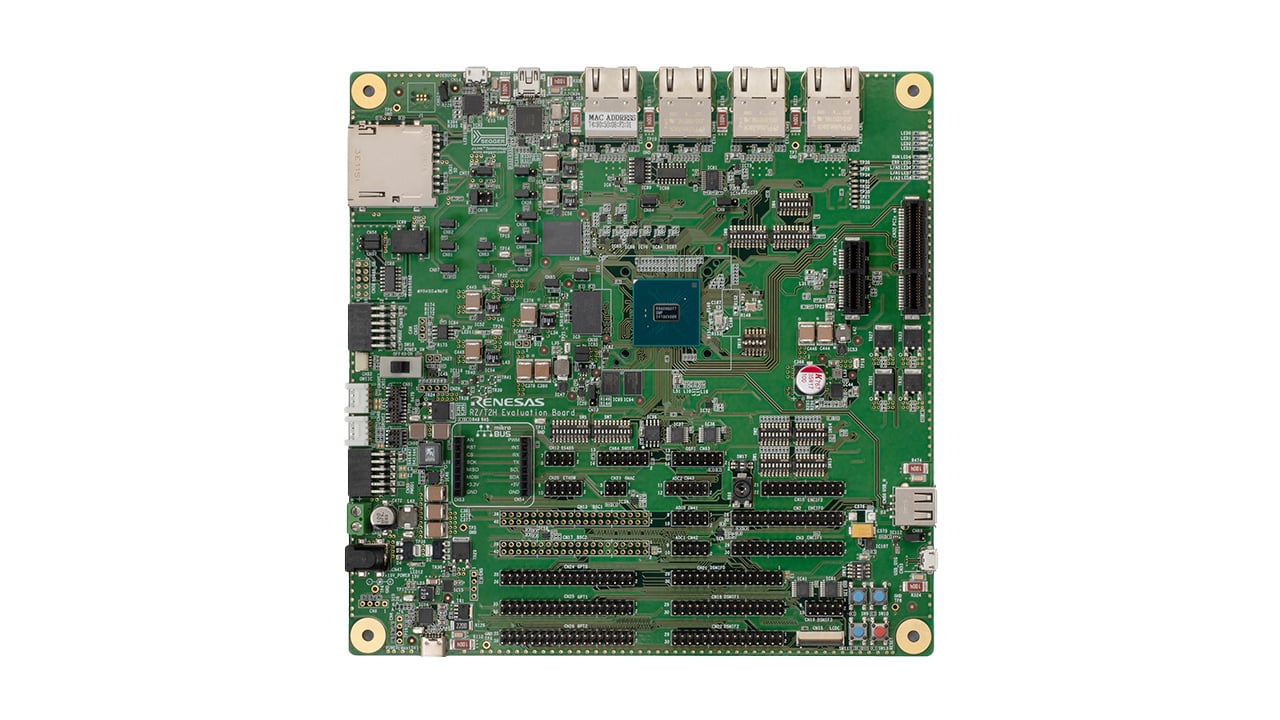

RZ/T2H Evaluation Board Kitは、RZ/T2H MPUの評価・開発キットです。オンボードエミュレータを搭載しているので、付属のケーブルをPCに接続するだけで評価を開始できます ギガビットイーサネットPHY、不揮発性メモリ、LPDDR4メモリなど豊富な機能を持つICを搭載しており、拡張ボードなしでRZ/T2Hの様々な機能を評価することができます。
また、インバータボードを拡張することで、多軸モータ制御を実現することも可能です。
特長
- オンボードRZ/T2H MPU 729ピン（R9A09G077M44GBG）
- ギガビットイーサネットPHY、不揮発性メモリ（QSPIフラッシュ、Octaフラッシュ、eMMC）、DDRなど豊富な機能ICを搭載し、ターゲットMPUの機能を十分に評価可能
- マイクロSDカードスロット、SDカードスロット、PCIeコネクタ
- Pmod™/Grove®/QWIIC®/mikroBUS™などの汎用インタフェース
- ピンヘッダにより、ユーザのハードウェアシステムとRZ/T2Hの評価ボードを自由に組み合わせ評価可能
- エミュレータ回路を搭載し、USBケーブルをPCに接続するだけでプログラムのデバッグが可能（エミュレータ用とUSB PD電源用の2本のUSBケーブルを同梱）
- *USB PD電源（45W=15V-3A以上）はお客様にてご用意ください。
- ルネサス製IDE e² studioとFSP for RZ/T2が利用可能です。
アプリケーション
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| マニュアル－開発ツール | PDF 4.35 MB 英語 | |
| 回路図 | ZIP 147.73 MB | |
| マニュアル－開発ツール | PDF 99 KB | |
| クイックスタートガイド | PDF 615 KB 英語 | |
4件
|
||
設計・開発
関連ボード＆キット
RZ/T Series Inverter Board Kit
RZ/T Series Inverter Board Kit（P/N：RTK0EM0000S05010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで...
RZ/T2H用バスボード
RZ/T2H用 Bus boardは、RZ/T Series Inverter board（P/N：RTK0EM0000B15010BJまたはRTK0EM0000S05010BJ）とRZ/T2H Evaluation board kit（P/N：RTK9RZT2H0S00000BJ）用のインタフェースボードです。この製品は...
