概要

RZ/T2H用 Bus boardは、RZ/T Series Inverter board（P/N：RTK0EM0000B15010BJまたはRTK0EM0000S05010BJ）とRZ/T2H Evaluation board kit（P/N：RTK9RZT2H0S00000BJ）用のインタフェースボードです。この製品は、RZ/Tシリーズインバータボードを最大9台まで簡単に接続できます。

対応CPUボード：RZ/T2H Evaluation board kit（P/N：RTK9RZT2H0S00000BJ）

対応Inverter board：

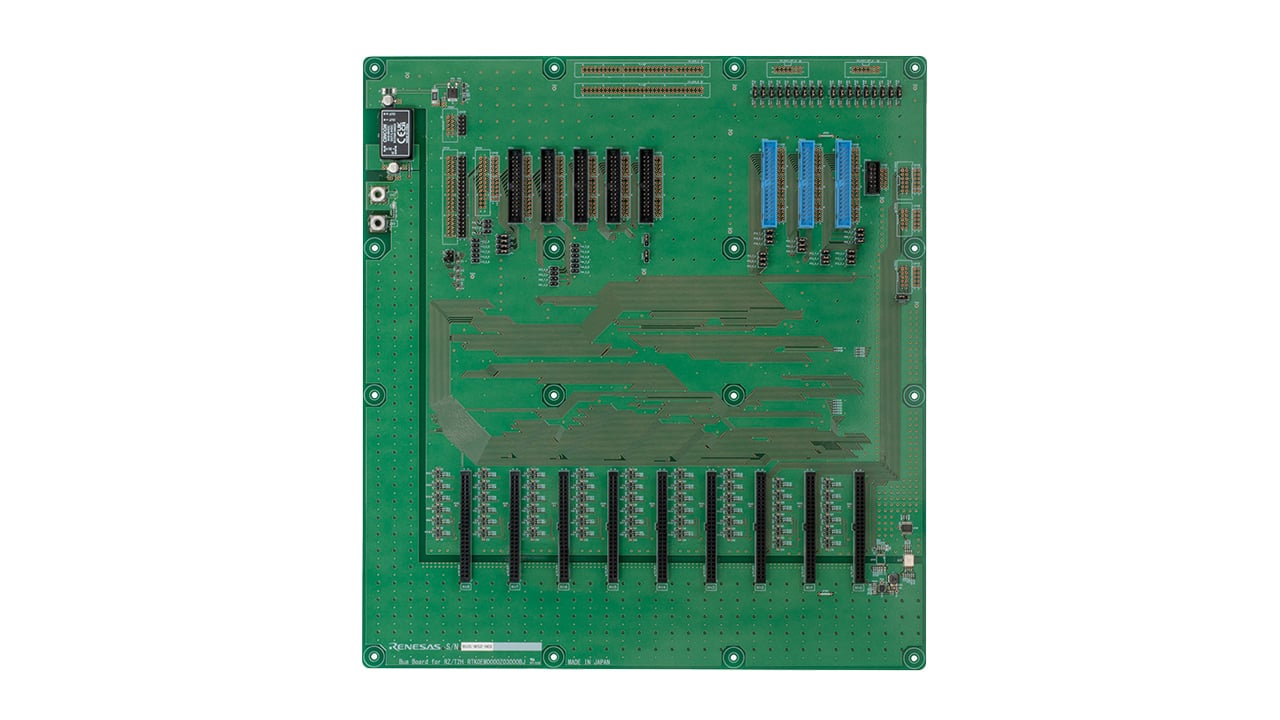

RTK0EM0000Z03000BJ Evaluation Board - Top
RTK0EM0000Z03000BJ Evaluation Board - Bottom
RTK0EM0000Z03000BJ Evaluation Board - Top
RTK0EM0000Z03000BJ Evaluation Board - Bottom
  • RZ/T Series Inverter boardを最大9台まで接続可能
  • 機能安全：9台のインバータへのPWM信号を遮断
  • 9台のインバータへの過電流を検出

アプリケーション

  • 産業用ACドライブ
  • 産業用サーボドライブ
  • 産業用ロボット

ドキュメント

= ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
Bus Board for RZ/T2Hユーザーズマニュアル
PDF 2.61 MB 英語
1件

設計・開発

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
BUSB-RZT2H-B Design Package
ログインしてダウンロード ZIP 18.74 MB
1件
RTK9RZT2H0S00000BJ Evaluation Board

RZ/T2H-EVKIT

Evaluation
詳しくはこちら

RZ/T2H Evaluation Board Kit

RZ/T2H Evaluation Board Kitは、RZ/T2H MPUの評価・開発キットです。オンボードエミュレータを搭載しているので、付属のケーブルをPCに接続するだけで評価を開始できます ギガビットイーサネットPHY、不揮発性メモリ、LPDDR4メモリなど豊富な機能を持つICを搭載しており...

主要ドキュメント:
RZ/T2H Evaluation Board Kit ユーザーズマニュアル
RTK0EM0000B15010BJ Evaluation Board - Top

RTK0EM0000B15010BJ

Evaluation
詳しくはこちら

RZ/T Series Inverter Board

RZ/T Series Inverter Board（P/N：RTK0EM0000B15010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで、すぐにモータ制御の評価を開始できます...

主要ドキュメント:
RZ/T Series Inverter Board/Kit ユーザーズマニュアル
RTK0EM0000S05010BJ Evaluation Kit

RTK0EM0000S05010BJ

Evaluation
詳しくはこちら

RZ/T Series Inverter Board Kit

RZ/T Series Inverter Board Kit（P/N：RTK0EM0000S05010BJ）は、BLDCモータを用いたモータ制御を容易に評価できるインバータボードです。本製品はアブソリュートエンコーダとインクリメンタルエンコーダに対応しています。互換性のあるCPUボードと組み合わせることで...

主要ドキュメント:
RZ/T Series Inverter Board/Kit ユーザーズマニュアル
