概要

ISL81802はデュアル同期整流降圧コントローラで、2つの独立した出力または2つのインターリーブ位相を持つ1つの出力を生成し、産業用および汎用セグメントの幅広いアプリケーションに対応します。 入力電圧範囲と出力電圧範囲が広いため、電気通信、データセンタ、およびコンピューティングアプリケーションに適しています。

ISL81802は、2つの出力に位相インターリーブを行うピーク電流モード制御を使用します。 各出力は、電圧レギュレータ、電流モニタ、および平均電流レギュレータがあり、独立した平均電圧および電流制御を提供します。 内蔵のフェーズロックループ(PLL)発振器は、100kHz～から1MHzまでの正確な周波数設定を保証し、発振器は周波数同期および位相インターリーブ並列アプリケーション用に外部クロック信号に同期させることができます。 このPLL回路は、必要なインターリーブ位相シフトで3相、4相、および6相に拡張された位相シフトプログラマブルクロック信号を出力できます。

このISL81802は、プログラム可能なソフトスタートと高精度のスレッショルドイネーブル機能、および電源レールのシーケンシングを簡素化するパワーグッドインジケータを内蔵しています。また、OVP、UVP、OTP、および両方の出力の平均およびピーク電流制限などの完全な保護機能を提供し、高い信頼性を確保します。

このICは、省スペースの32 Ld 5mm × 5mm TQFNパッケージ、または組み立てが容易な4.4mm × 9.7mm 38 Ld HTSSOPパッケージで提供されます。 どちらのパッケージもEPADを使用して、熱性能とノイズ耐性を向上させています。 ピン数の少ないフル機能設計により、このISL81802はシンプルな電源設計を迅速に市場に投入するための理想的なソリューションです。

ISL81802 - Block Diagram
ISL81802 - Typical Applications Diagram
ISL81802 - Pin Assignment (32-pin TQFN)

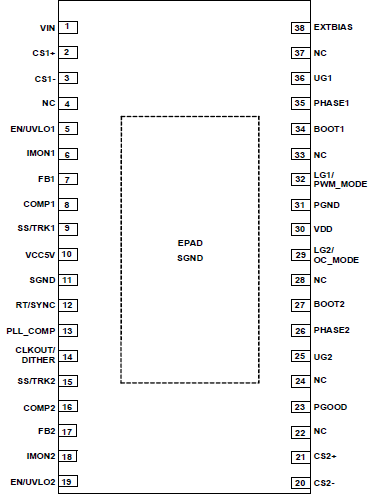

ISL81802 - Pin Assignment (38-pin HTSSOP)
ISL81802 - Block Diagram
ISL81802 - Typical Applications Diagram
ISL81802 - Pin Assignment (32-pin TQFN)
ISL81802 - Pin Assignment (38-pin HTSSOP)
  • 広い入力電圧範囲:4.5V〜80V
  • 広い出力電圧範囲:0.8V〜76V
  • 適応型シュートスルー保護を備えた4つのMOSFETドライバ
  • 一定の出力電圧と出力電流の帰還ループ制御
  • 軽負荷時の効率向上
    • 低リップル・ダイオード・エミュレーションおよびバースト・モード動作
  • プログラム可能なソフトスタート
  • プリバイアスされたレールへの起動をサポート
  • プログラム可能な周波数:100kHz〜1MHz
  • カスケード位相インターリーブによる電流共有をサポート
  • 外部クロック同期
  • PLLまたは周波数ディザリングによって制御される正確な位相角によるクロックアウト
  • PGOOD インジケータ
  • 出力電流モニタ
  • PWM/DE/バースト間の選択可能なモード
  • 高精度のEN/UVLOスレッショルド:±2%
  • 低いシャットダウン電流:5μA
  • 完全な保護:OCP(パルスバイパルスおよびオプションのヒカップまたは定電流モード)、OVP、OTP、およびUVP

アプリケーション

  • 通信
  • サーバおよびデータセンタ
  • 車載用エレクトロニクス
  • 産業機器
  • 電源システム

ドキュメント

= ピックアップ
分類 タイトル 日時
データシート
ISL81802 Datasheet
PDF 2.61 MB
マニュアル－開発ツール
ISL81802EVAL3Z Evaluation Board Manual
PDF 2.21 MB
マニュアル－ハードウェア
ISL81802EVAL1Z User Manual
PDF 1.40 MB
3件

設計・開発

ソフトウェア／ツール
iSim:PEオフラインシミュレーションツール
iSim Personal Edition（iSim：PE）は、プロジェクトの早い段階で設計サイクルを速め、プロジェクト初期のリスクを低減し、現在のみならず次世代の設計に耐えうる部品を選定します。
ダウンロード
ISL81802EVAL1Z AC Analysis iSIM:PE ModelISL81802EVAL1Z Load Transient iSIM:PE ModelISL81802EVAL1Z Startup iSIM:PE ModelISL81802EVAL2Z AC Analysis iSIM:PE ModelISL81802EVAL2Z Load Transient iSIM:PE Model
ISL81802EVAL2Z Startup iSIM:PE Model
 Simulator ルネサス
1件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
ISL81802 Design Tool
ログインしてダウンロード XLSM 2.70 MB
1件
ISL81802EVAL1Z Evaluation Board

ISL81802EVAL1Z

Evaluation
詳しくはこちら

80V デュアル同期降圧コントローラ評価ボード

ISL81802EVAL1Z デュアルフェーズ評価ボードは、ソフトスタート、独立イネーブル機能を提供し、UV/OV/OC/OT 保護機能を統合する、80V デュアル同期降圧コントローラ ISL81802 を備えています。 100kHz 〜 1MHz の範囲でプログラム可能なスイッチング周波数は、インダクタのサイズを最適化するのに役立ち...

主要ドキュメント:
ISL81802EVAL1Z User Manual
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
ラボをクラウド上で起動
ISL81802EVAL2Z Evaluation Board

ISL81802EVAL2Z

Evaluation
詳しくはこちら

80V デュアル同期降圧コントローラ評価ボード

ISL81802EVAL2Z デュアル出力評価ボードは、外部ソフトスタート、独立イネーブル機能を提供し、UV/OV/OC/OT 保護機能を統合する、80V デュアル同期降圧コントローラ ISL81802 を備えています。 100kHz 〜 1MHz の範囲でプログラム可能なスイッチング周波数は、インダクタのサイズを最適化するのに役立ち...

主要ドキュメント:
ISL81802EVAL2Z User Manual
ISL81802EVAL3Z Evaluation Board

ISL81802EVAL3Z

Evaluation
詳しくはこちら

80V デュアル同期降圧コントローラ評価ボード

ISL81802EVAL3Z 4 相評価ボードは、外部ソフトスタート、独立イネーブル機能を提供し、UV/OV/OC/OT 保護機能を統合する、80V デュアル同期降圧コントローラ ISL81802 を備えています。 100kHz 〜 1MHz の範囲でプログラム可能なスイッチング周波数は、インダクタのサイズを最適化するのに役立ち...

主要ドキュメント:
ISL81802EVAL3Z User Manual

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    ISL81802FRTZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 12月 TQFN Reel 3 サンプルを入手,
    ISL81802FVEZ-T
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    		 2033 12月 TSSOP-EP Reel 2 サンプルを入手,
