概要
説明
RAA271050は車載グレード（AEC Q-100グレード1、ASIL C）4A同期整流型ステップダウン電圧レギュレータで、ハイサイドとローサイドのMOSFETが内蔵されています。 この降圧レギュレータは、5.0Vまたは3.3Vの出力電圧に対応します。 入力電圧範囲が4.5V～42Vで、さまざまなポイントオブロードアプリケーションに高効率のソリューションを提供します。 RAA271050は、高性能な電源ソリューションが必要なR-Car V3Hプロセッサ向けRAA271000システムPMICと一緒にコンパニオン製品のプライマリレギュレータとして使用可能です。
特長
- AEC-Q100認定、グレード1：-40°C～+125°C
- ASIL Cシステムに対応
- VIN動作範囲：4.0V～42V
- VOUT = 5.0Vまたは3.3V（出荷時設定可能）
- 高効率同期整流型降圧レギュレータは次まで効率を実現
- 95%; VIN = 12V; VOUT = 5V; F = 440kHz
- 92%; VIN = 12V; VOUT = 5V; F = 2.2MHz
- 温度、負荷、ラインレギュレーションを含んだ、2%のVOUT精度
- 出荷時に設定可能なソフトスタート
- ディスエーブル時のソフトストップ出力ディスチャージ
- 監視異常または降圧レギュレータ故障のインジケータを兼用するRSTb出力
- 固定スイッチング周波数：2.2MHzまたは440kHz
- スペクトル拡散変調（SSM）、疑似ランダム周波数、ドウェル時間
- 有効/無効
- 周波数変調量±1%、±2%、±3%,
- 上方/中心/下方変調
- ブートUVLO
製品比較
アプリケーション
アプリケーション
- 車載用ビジョンシステム
- 自動車用LiDARシステム
- 自動車用先進運転支援システム（ADAS）
- 車載統合コックピットシステム

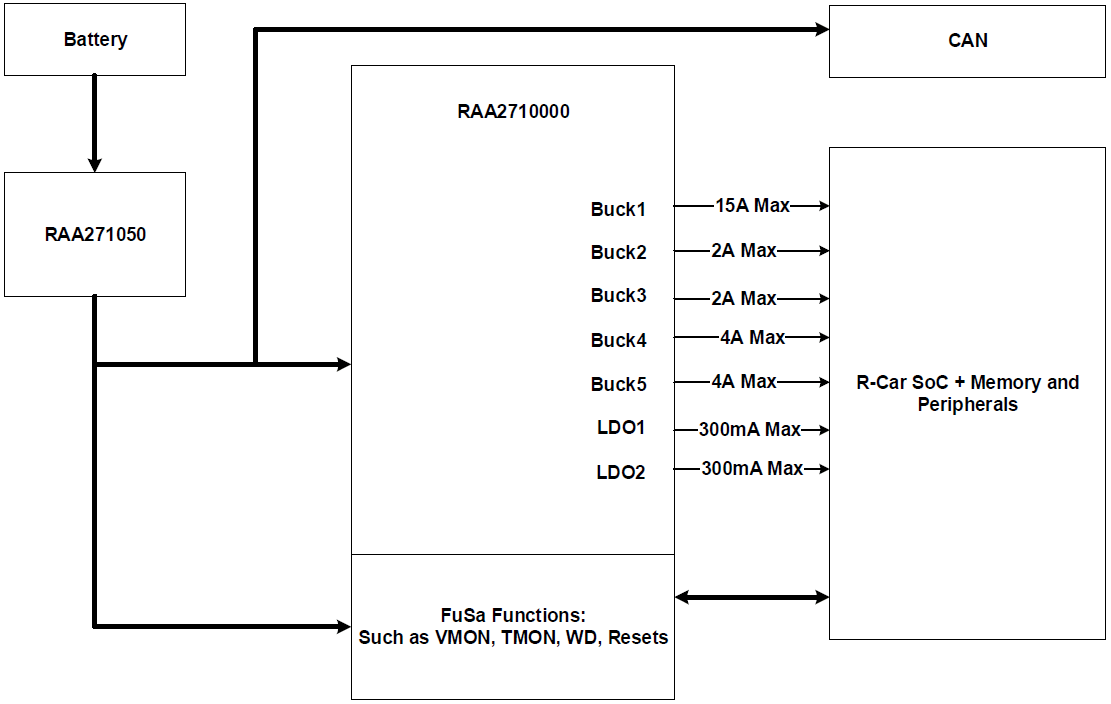

- RAA271000 PMICに最適なプレレギュレータ
