概要

QCIOT-HS4001POCZボードは、カスタムシステム設計において、HS4001 高性能相対湿度・温度センサの迅速なプロトタイピングを可能にします。 このボードには、オンボードセンサ用に標準のPmod™タイプ6A（拡張I2C）接続が用意されており、適合するコネクタを持つ任意のMCU評価キットにプラグインすることができます。

QCIOT-HS4001POCZは、ボードの両側にPmod™コネクタを備えており、複数のセンサを同じMCU Pmod™コネクタに接続して、デイジーチェーンで追加のタイプ6/6Aボードを接続することが可能です。e2 studioのソフトウェアサポートにより、センサとMCUを接続するためのコードを生成し、開発時間を大幅に短縮します。 QCIOT-HS4001POCZは、標準コネクタとソフトウェアサポートにより、ルネサスのクイックコネクトIoTで、IoTシステムを迅速に構築可能です。

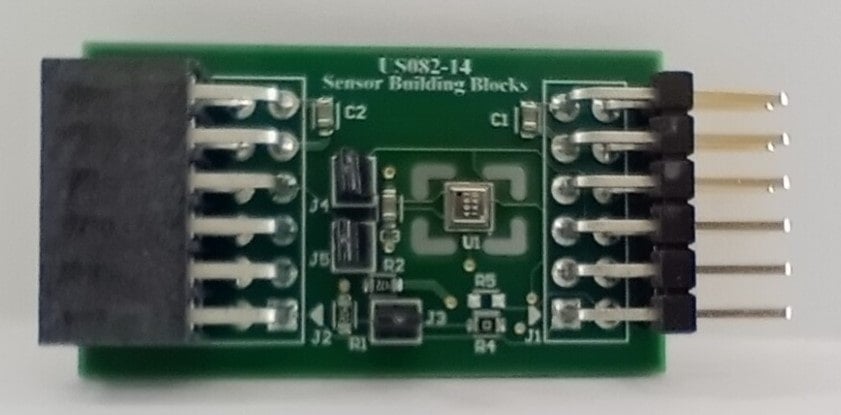

QCIOT-HS4001POCZ Relative Humidity Sensor Pmod™ Board
QCIOT-HS4001POCZ Relative Humidity Sensor Pmod™ Board
  • • 相対湿度センサHS4001搭載:
    • RH 精度：±1.5%RH
    • ±0.2℃、標準値（-10～+80℃）
    • 超低消費電流：平均0.3μA（8ビット分解能、電源電圧3.3V時）
  • 標準化されたタイプ6A Pmod™コネクタでI2C拡張インタフェースをサポート
  • デュアルコネクタはデイジーチェーン接続ため、信号のパススルーが可能
  • e2 studioのソフトウェアサポートにより、ワンクリックでコードを生成し、開発時間を最小限に抑える

ドキュメント

= ピックアップ
分類 タイトル 日時
マニュアル－開発ツール
QCIOT-HS4001POCZ Pmod™ Evaluation Board Manual
PDF 1.68 MB
データシート
HS40xx Datasheet
PDF 1.06 MB
2件

設計・開発

ソフトウェア／ツール
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
Sensor ルネサス
クイックコネクトプラットフォーム
QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
 Software and Hardware Development Tools ルネサス
2件
QuickConnect Beginner's Kit

QC-BEKITPOCZ

Starter
詳しくはこちら

QuickConnectビギナーズキット

QuickConnect初心者用キットは、 QuickConnectプラットフォームに簡単なスタータエクスペリエンスを提供することを目的としています。 キットに含まれるすべてのボードのサポートは、 QuickConnect Studio で確認できます。 ボードはモジュール式で、標準のPmod™コネクタを使用して接続できます。...

主要ドキュメント:
QuickConnect Beginners Kit Quick Start Guide
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
ラボをクラウド上で起動
