概要
説明

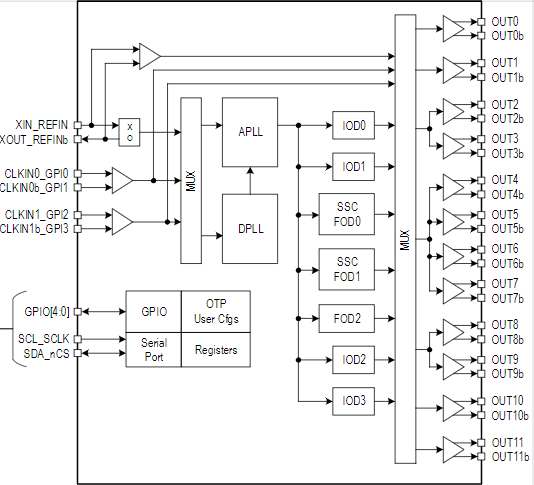

RC31xxxA（RC31008A、RC31012A）は、ネットワーク同期機能を備えた小型・高集積・低消費電力・高性能のジッタアッテネータです。 このファミリは、コンバータの同期用にJEDEC JESD204B/C、ネットワークの同期用にとSyncEをサポートしています。 RC31xxxAは、無線・有線インフラ、データセンタ機器、計測器などのアプリケーションにおけるコンバータ回路の駆動に最適な、ルネサスの高性能VersaClock®7ファミリのデバイスです。
最大27個の設定をオンチップOTP（ワンタイムプログラマブル）メモリまたは外部I2C EEPROMに保存可能です。複数のクロックソースからの冗長入力に対応し、リファレンスクロックのバックアップ用途として利用可能です。
特長
- フレキシブルな電源電圧 1.8V/2.5V/3.3V
- 位相ジッタ (12kHz–20MHz): 150fs rms
- 5/8/12出力、水晶振動子内蔵オプション有
- LVDS/LP-HCSL出力 (1kHz – 650MHz)
- LVCMOS出力 (1kHz – 200MHz)
- プログラム可能なハードウェア構成セレクト端子
- PCIe Gen5/6に対応
- 省スペースパッケージ 4mm × 4mm、5mm × 5mm、6mm × 6mm
- JESD204B/Cを差動またはシングルエンド出力でサポート（DCカップリングまたはACカップリング）
- デジタルホールドオーバとヒットレススイッチング
- 水晶振動子内蔵オプションで省スペースとBOM最適化を実現
- 簡単に同期イーサネットアプリケーションを構成できる、ITU-T G.8262およびG.82621に準拠
製品比較
アプリケーション
アプリケーション
- スイッチ／ルータ
- 同期イーサネット（SyncE）機器
- テレコムタイムスレーブクロック（T-TSC）機器
- 10 / 25 / 40 / 100 / 200 / 400 GbpsイーサネットPHYまたはスイッチ用のジッタアッテネーション
- 4.5Gおよび5G用スモールセル
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Renesas IC Toolbox (RICBox) Renesas IC Toolbox（RICBox）ソフトウェアプラットフォームは、ソフトウェアを実行するコンピュータに接続することで、評価キット上のルネサスデバイスをお客様が設定することを可能にします。
|
Software Package | ルネサス |
1件
|
||
ボード＆キット
VersaClock 7 プログラマブルクロック用評価キット
RC31012評価ボード（EVB）は、PCIe Gen 1-6準拠のシンセサイザモードまたはジッタ減衰モードでRC31012Aを評価するユーザをサポートするために設計されています。 EVBをRenesas Integrated Circuit...
VersaClock 7 プログラマブルクロック用プログラミングボード
VersaClock® 7プログラマボードは、RC21008、RC31008ブランクデバイスのプログラミングを容易にするために作られたものです。 オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。
VersaClock 7 プログラマブルクロック用プログラミングボード
VersaClock® 7プログラマボードは、RC21012、RC31012ブランクデバイスのプログラミングを容易にするために作られたものです。 オンボードのUSBインタフェースにより、RICBox™ GUIを使用してソケット内のブランクデバイスと通信し、設定やプログラミングを行うことが可能です。
ルネサスタイミング製品デモキット
RCTIMING-DEMOは、ルネサス製品のコンビネーションキットです。 このキットでは、ルネサス のRL78 MCU、 DA14531MOD Bluetooth® Low Energy(LE)モジュール、 LDO、RTC(1338-31DVG)、およびプログラマブルクロックジェネレータVersaClock 7(
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
Processing table
Diff. Outputs |
Inputs (#) |
Input Type |
Diff. Inputs |
Pkg. Dimensions (mm) |
Pkg. Type |
Carrier Type |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | ||||||||||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | 3 | 6.436 | サンプルを入手, | |
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | 3 | 6.436 | サンプルを入手, | |
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Tray | 3 | サンプルを入手, | ||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Tray | 3 | サンプルを入手, | ||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | 3 | サンプルを入手, | ||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | 3 | 7.118 | サンプルを入手, | |
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Tray | 3 | サンプルを入手, | ||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Tray | 3 | サンプルを入手, | ||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Reel | 3 | |||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Tray | 3 | サンプルを入手, | ||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Reel | 3 | |||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Tray | 3 | サンプルを入手, | ||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Reel | 3 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
VersaClock®7 Evaluation Board Demonstration
Learn more about how to configure the VersaClock®7 evaluation board using the supporting RICBox software. VersaClock®7 devices achieve any frequency-in, any frequency-out for high speed SerDes used in switches routers, accelerator cards, and server applications.
