CPX3 Evaluation Kit for AC and DC over 48V (J70D1 with RX631)
For use in Japan, please use RTK0EE0003D02002BJ (J70D2).
The CPX3 Evaluation Kit J70D1 is a tool to evaluate the hardware and the software of Renesas' PLC modem...
概要
説明

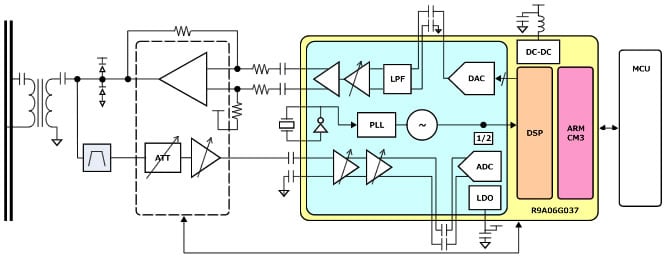

R9A06G037は、狭帯域向け電力線通信 (Narrow Band PLC (Power Line Communication))用モデムICです。R9A06G037は、主に電力線通信のPHY層を処理するDSPコアとその上位のプロトコルを処理するMCUコア (Arm®Cortex®-M3) を内蔵する、ソフトウェアモデムです。ソフトウェアを変更することで、電力線通信の各種規格 (G3-CENELEC/ARIB/FCC及びPRIME1.3.6/ 1.4その他)に対応可能です。
特長
- 高性能DSP
- 電力線通信のPHY層等を処理
- 最大動作周波数：276MHz
- IRAM : 128KB, DRAM: 128KB
- ビタビ及びリードソロモン処理その他に対する専用命令
- MCU(Arm® Cortex®-M3)
- 電力線通信のMAC層及びその上位プロトコル処理
- 最大動作周波数：138MHz
- RAM : 512KB
- AES128暗号化/復号H/W
- CRC演算H/Wコア
- 共有メモリ：16KB
- アナログフロントエンド(AFE)回路を搭載
- 多様な外部IO
- UART(2ch), CSI(2ch), IIC, Serial-ROM-IF(Single/Dual/Quad), PWM(2ch) 及び GPIO(16)
- レギュレータ内蔵： 入力3.3V、出力1.1V
- 電源電圧：3.3V
- PKG : 64-pin QFN, 9mm, 0.5mm pitch
- 動作温度範囲：-40～+85℃
製品比較
アプリケーション
アプリケーション
- スマートメータ
- HVAC(空調)
- Fire & Safety
- Building Security
- 照明機器制御
- 太陽光発電システム
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| データシート | PDF 1.16 MB 英語 | |
| 回路図 | PDF 564 KB 英語 | |
| 回路図 | PDF 756 KB 英語 | |
| 回路図 | PDF 684 KB 英語 | |
4件
|
||
設計・開発
ボード＆キット
CPX3評価キット DC 48V 以下（J80D1：RX651+音声通信対応）
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。本評価キットは音声通信ソリューションに対応しています。（PLC通信の評価には、本製品が2台以上必要となります）
CPX3評価キット DC 48V 以下（J80D2：RL78/G13）
PLCモデムLSI R9A06G037に対応したソフトフェア開発やシステム評価を行うための直流電力線用の電力線通信評価キットです。
（PLC通信の評価には、本製品が2台以上必要となります）
CPX3評価キット AC電源および DC 48V 以上（J70D2：RX631）
PLC モデムLSI R9A06G037 に対応したソフトフェア開発やシステム評価を行うための 評価キットです。特別搬送式デジタル伝送装置として型式指定（技術適合）を受けているため、電波法施行規則第四十四条第一項における電力線搬送通信設備として使用可能です。（総務省指定 第AH-16008 号...
PLC/Sub-GHzハイブリッド評価キット
本キットは、ルネサス製PLCモデムIC R9A06G037とルネサス製Sub-GHz帯無線通信IC RAA604S00に対応したソフトウェア開発およびシステム評価を行うための評価キットです。 本キットは、PLC通信のみ、ハイブリッド、無線通信のみと多くの構成に対応することが可能です。 本キットは、G3-PLC...
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
| 3 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
Quick Start Guide - PLC & RF Hybrid System (PLC Version)
This video serves as a Quick Start Guide for the PLC＆RF Hybrid (PLC Version), covering essential pre-requisites, setting up the Y-G-Hybrid-PLC-RF communication board, and demonstrating how to run and utilize the G3-PLC SimpleMAC Tool.
Video List
ニュース＆ブログ
| ブログ | 2021年11月1日 |
