概要

RZ/A3ULは、リアルタイム性に優れるRTOS（リアルタイムオペレーティングシステム）の利点を生かしながら、最大動作周波数1GHzの64ビットArm® Cortex®-A55コア搭載による高性能化が可能になります。シンプルでコンパクトな基板設計が可能なOctal-SPIメモリインタフェース（I/F）を搭載しました。加えて、高速DRAMを接続できるよう、DDR3L/DDR4メモリI/Fを搭載した製品もラインアップしました。

RTOSは高速起動が可能なため、産業機器や家電、OA機器の液晶ディスプレイや操作パネル、音響機器やPOS端末などにおいて、電源投入後1秒未満での高速起動を容易に実現します。

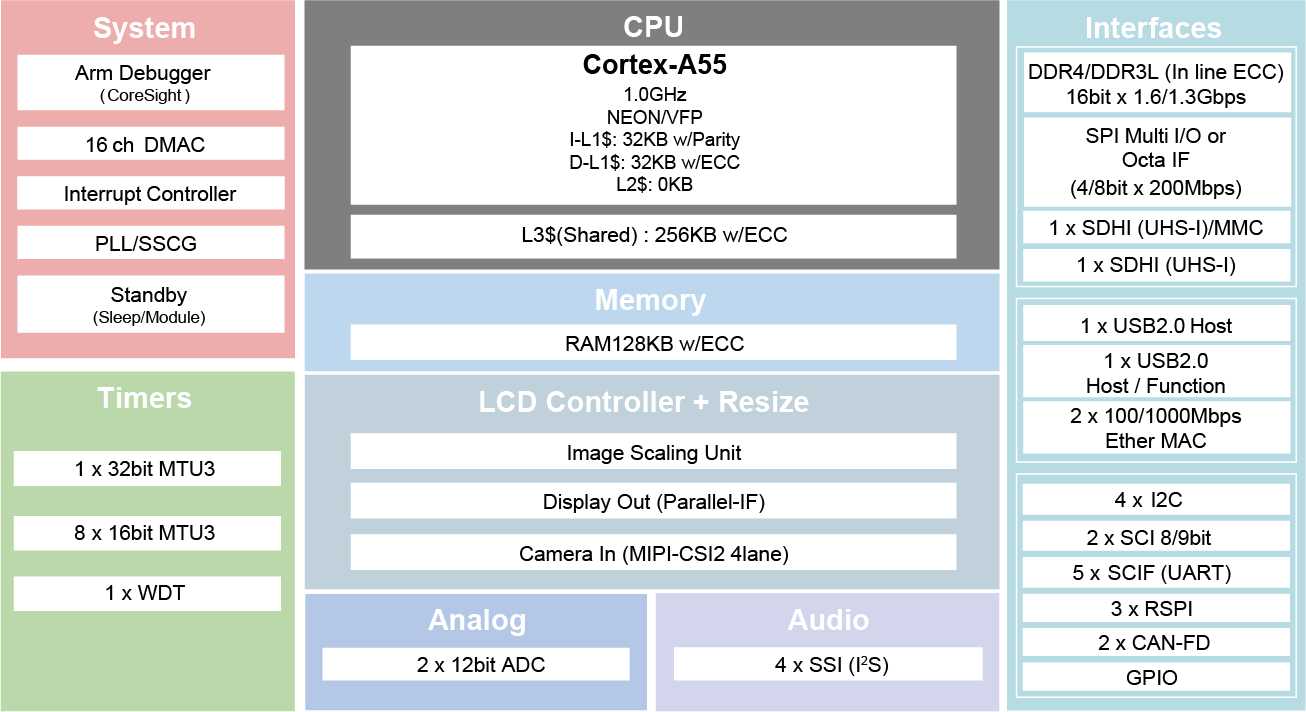

RZ/A3UL Block Diagram
RZ/A3UL Block Diagram
  • Cortex-A55（シングル）
  • LCDコントローラ
  • カメラ入力(MIPI-CSI)
  • ディスプレイ出力(Parallel-IF)
  • USB2.0インタフェース 2ch、SDインタフェース 1ch
  • CANインタフェース（CAN-FD）
  • ギガビットイーサネット2ch
  • メモリの誤り検出・訂正（ECC）機能
  • OctaRAMあるいはDDR4/DDR3Lの外部メモリインタフェース
  • 13mm角のBGAパッケージ

ドキュメント

設計・開発

ソフトウェア／ツール
RZ/A3ULソフトウェア開発キット
お客様のシステム開発期間の短縮に貢献するRZ/A3ULのソフトウェア開発キット
ダウンロード
RZ/A Getting Started with Flexible Software PackageRenesas RZ/A Flexible Software Package (FSP) Documentation (Web version - HTML)
 Software Package ルネサス
RZ スマート・コンフィグレータ
RZ スマート・コンフィグレータは、マイコンの初期設定プログラムを自動で生成することができるツールです。RZマイコン周辺の端子設定、ミドルウェアやドライバの組み込みなど、お客様の開発に応じたソフトウェアの組み合わせと設定がスピーディかつスマートに実現できます。
 Solution Toolkit ルネサス
TES Guiliani
'Prepaid by Renesas' TES Guiliani-Lite for RZ/A
 Solution Toolkit ルネサス
統合開発環境 e² studio RZファミリ向け情報
Eclipseベース ルネサス統合開発環境
 IDE and Coding Tool ルネサス
SEGGER J-Link and J-Trace PRO
The J-Link debug probes offer full support for RA Family MCUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
 Emulator SEGGER
5件

ソフトウェアダウンロード
分類 タイトル 日時
PCB設計ファイル
RZ SMARC Series Carrier Board Design Data V4.01
ログインしてダウンロード ZIP 23.85 MB
PCB設計ファイル
RZ/A3UL SMARC Module Board OCTAL Edition Design Data V1.00
ログインしてダウンロード ZIP 23.01 MB
PCB設計ファイル
RZ/A3UL SMARC Module Board QSPI Edition Design Data V1.00
ログインしてダウンロード ZIP 23.01 MB
3件
RZ/A3UL Evaluation Board Kit

RZ/A3UL-EVKIT

Evaluation
詳しくはこちら

RZ/A3UL Evaluation Board Kit

RZ/A3ULの評価に最適な評価ボードキットです。RZ/A3UL Evaluation Board Kitはモジュールボード(SOM)とキャリアボードで構成されています。モジュールボードはSMARC v2.1規格に準拠しています。

なお、評価ボードはQSPI版とOctal-SPI版があり、それぞれについて...

主要ドキュメント:
RZ/G2UL, RZ/A3UL, RZ/Five SMARC Module Board User's Manual: Hardware
RZ/A Getting Started with Flexible Software Package
RZ/A3UL Feather SoM Board - Top

RZ/A3UL-FEATHER-SOM

Development
詳しくはこちら

1GHz 64-bit Arm Cortex-A55 CPU 512Mbit OctaFlash and OctaRAM Feather Format

Unlock the full potential of real-time operating systems (RTOS) with the RZ/A3UL Feather System on Module (SoM), powered by the Renesas RZ/A3UL. This module leverages...

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    Series Name
    Main CPU
    Operating Freq (Max) (MHz)
    Bit Size
    Sub CPU
    RAM (KB)
    Lead Count (#)
    DRAM I/F
    3D GPU
    Accelerator
    PCI Express (generation and ch)
    CAN (ch)
    Ethernet
    USB
    I2C (#)
    I/O Ports
    Pkg. Type
    Temp. Range
    PLP
    Data Flash (KB)
    RTC
    DMA
    Timer
    ADC
    Human Machine Interface
    Supply Voltage (V)
    CPU
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R9A07G063U01GBG#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 RZ/A Cortex-A55 1000 64 - 128 361 OctaRAM (8-bit) - - - 2 10/100M/1G x 1/2 ch USB2.0 x 2 ch (1H. 1H/F/OTG) 4 82 LFBGA -40 to 85°C 2032 10月 0 いいえ Yes 16-bit x 8-ch 12-bit x 2-ch Display Function 2.97 - 3.63 Cortex-A55 x 1 3 8.46 サンプルを入手,
    R9A07G063U01GBG#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		RZ/A Cortex-A55 1000 64 - 128 361 OctaRAM (8-bit) - - - 2 10/100M/1G x 1/2 ch USB2.0 x 2 ch (1H. 1H/F/OTG) 4 82 LFBGA -40 to 85°C 2032 10月 0 いいえ Yes 16-bit x 8-ch 12-bit x 2-ch Display Function 2.97 - 3.63 Cortex-A55 x 1 3 8.651 サンプルを入手,
    R9A07G063U02GBG#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 RZ/A Cortex-A55 1000 64 - 128 361 DDR3L-1333, DDR4-1600 (16-bit) - - - 2 10/100M/1G x 1/2 ch USB2.0 x 2 ch (1H. 1H/F/OTG) 4 82 LFBGA -40 to 85°C 2032 10月 0 いいえ Yes 16-bit x 8-ch 12-bit x 2-ch Display Function 2.97 - 3.63 Cortex-A55 x 1 3 サンプルを入手,
    R9A07G063U02GBG#AC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		RZ/A Cortex-A55 1000 64 - 128 361 DDR3L-1333, DDR4-1600 (16-bit) - - - 2 10/100M/1G x 1/2 ch USB2.0 x 2 ch (1H. 1H/F/OTG) 4 82 LFBGA -40 to 85°C 2032 10月 0 いいえ Yes 16-bit x 8-ch 12-bit x 2-ch Display Function 2.97 - 3.63 Cortex-A55 x 1 3 9.478 サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ビデオ&トレーニング

    無償GUIツールを使ったRZ/A3UL表示デモ

    1分でご紹介する動画です。
    RZ/A3ULはFreeRTOSとAzure RTOSをサポートしています。 GUIツールとしてFreeRTOSでは「Guiliani-Lite」、Azure RTOSでは「GUIX」を無償でご使用いただけます 。
