概要
説明
RZ スマート・コンフィグレータは、マイコンの初期設定プログラムを自動で生成することができるツールです。
RZマイコン周辺の端子設定、ミドルウェアやドライバの組み込みなど、お客様の開発に応じたソフトウェアの組み合わせと設定がスピーディかつスマートに実現できます。
*各デバイスによってインストーラ形式が異なりますので、詳細はリリース情報をご確認ください。
特長
- ミドルウェア/ドライバをインポート
- 端子設定
- Learn More
リリース情報
RZファミリの各製品シリーズ、グループごとに提供しているスマート・コンフィグレータの形、機能が異なります。
RZファミリデバイス向けスマート・コンフィグレータの種類
e² studio内装版
e² studioにプラグインとして内装されているスマート・コンフィグレータになります。
- Flexible Software Package(FSP)向けe² studio内装版
- RZ/A2M Software Package向けe² studio内装版
単体版
パートナー社の統合開発環境向けおよびターゲットデバイス用Linux向けデバイス設定ファイルの生成ができます。
- Flexible Software Package(FSP)向け単体版
- RZスマート・コンフィグレータ
以下の表をご参照しご利用中のデバイスを確認および必要な機能に応じて適切な形のスマート・コンフィグレータをご利用ください。
＜表＞ 各RZファミリデバイスグループに対応するスマート・コンフィグレータの一覧
| 対応デバイス | 対応スマート・コンフィグレータ |
|---|---|
| RZ/A1H, RZ/A1M, RZ/A1L, RZ/A1LU, RZ/A1LC, RZ/G1M, RZ/G1C, RZ/G1E, RZ/G1H, RZ/G1N | RZスマート・コンフィグレータ （端子設定機能のみ）(Note1) |
| RZ/A2M | RZ/A2M Software Package向けe² studio内装版 |
| RZ/A3UL | Flexible Software Package(FSP)向けe² studio内装版 |
| RZ/T2M, RZ/T2ME, RZ/T2L | Flexible Software Package(FSP)向けe² studio内装版 Flexible Software Package(FSP)向け単体版 |
| RZ/T2H | Flexible Software Package(FSP)向けe² studio内装版 Flexible Software Package(FSP)向け単体版 RZスマート・コンフィグレータ |
| RZ/N2L | Flexible Software Package(FSP)向けe² studio内装版 Flexible Software Package (FSP)向け単体版 |
| RZ/N2H | Flexible Software Package(FSP)向けe² studio内装版 Flexible Software Package(FSP)向け単体版 RZスマート・コンフィグレータ |
| RZ/G2L, RZ/G2LC, RZ/G2UL, RZ/G3S | RZスマート・コンフィグレータ (Main CPU向け) Flexible Software Package(FSP)向けe² studio内装版 (Sub CPU向け)(Note2) |
| RZ/G2E, RZ/G2M, RZ/G2N, RZ/G2H, RZ/Five | RZスマート・コンフィグレータ |
| RZ/V2H, RZ/V2N, RZ/V2L | RZスマート・コンフィグレータ (Main CPU向け) Flexible Software Package(FSP)向けe² studio内装版 (Sub CPU向け)(Note2) |
Note
- 端子設定のピン設定および端子競合の自動解決機能のみサポートします。
- Sub CPUを搭載した一部のデバイスのみサポートします。
入手方法
以下の経路からスマート・コンフィグレータを入手できます。
Flexible Software Package(FSP)向けe² studio内装版
各RZファミリシリーズ向けFSPページからプラットフォームインストーラとして入手できます。「ダウンロード」 リストから各「Flexible Software Package (FSP) Platform Installer of e² studio (and Smart Configurator)」リンク先をクリックしてください。
RZ/A2M Software Package向けe² studio内装版
RZファミリ向けe² studio 製品ページからe² studioのインストーラをダウンロードできます。
Flexible Software Package (FSP)向け単体版
各RZファミリシリーズ向けFSPページからインストーラを入手できます。「ダウンロード」 リストから各「Flexible Software Package (FSP) Platform Installer of e² studio and Smart Configurator」リンク先をクリックしてください。
RZスマート・コンフィグレータ
「ダウンロード」 リストからインストーラをダウンロードできます。 (例：RZスマート・コンフィグレータ V1.19 .0)
参考資料
以下のスマート・コンフィグレータ関連資料をご参照ください。
| 対応デバイス | 関連資料、製品ページ |
|---|---|
| RZ/A2M | RZ/A2M スマート・コンフィグレータ ユーザーガイド: e² studio 編 (R20AN0583JJ0101)
(PDF | English, 日本語) RZ/A2M Software Packageの詳細 |
| RZ/A3UL | RZ/A Getting Started with Flexible Software Package
(PDF) RZ/A3ULソフトウェア開発キットの詳細 |
| RZ/T2M, RZ/T2ME, RZ/T2L, RZ/N2L, RZ/T2H, RZ/N2H | RZ/T2, RZ/N2 Getting Started with Flexible Software Package (PDF) |
| RZ/G2L, RZ/G2LC, RZ/G2UL, RZ/G3S | RZ/G Multi-OS Package |
| RZ/V2H, RZ/V2N, RZ/V2L | RZ/V Multi-OS Package |
Windows 32ビット版のサポート終了について
2021年12月以降にリリースするルネサスエレクトロニクス製スマート・コンフィグレータは、Windows® 64ビット版のみをサポートします。
Microsoft® Windows®が64ビット環境へ移行したことに伴い、スマート・コンフィグレータも64 ビット環境のサポートに注力します。
(Microsoft®、Windows®は、Microsoft Corporationの米国およびその他の国におけるMicrosoft Corporationの登録商標です。https://www.microsoft.com/legal/intellectualproperty/trademarks.aspx）
2021年12月以降にリリースするルネサスエレクトロニクス製スマート・コンフィグレータは、Windows® 64ビット版のみをサポートします。
Microsoft® Windows®が64ビット環境へ移行したことに伴い、スマート・コンフィグレータも64 ビット環境のサポートに注力します。
(Microsoft®、Windows®は、Microsoft Corporationの米国およびその他の国におけるMicrosoft Corporationの登録商標です。https://www.microsoft.com/legal/intellectualproperty/trademarks.aspx）
ターゲットデバイス
ダウンロード
ピックアップ
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| ソフトウェア／ツール－ソフトウェア | EXE 221.20 MB English | |
| ソフトウェア／ツール－その他 |
(RZ/V2L, RZ/V2H, RZ/V2N)
|
|
| ソフトウェア／ツール－その他 |
(RZ/A3UL)
|
|
| ソフトウェア／ツール－その他 |
(RZ/T2H, RZ/T2M, RZ/T2L)
|
|
| ソフトウェア／ツール－その他 |
(RZ/N2L, RZ/N2H)
|
|
| ソフトウェア／ツール－その他 |
(RZ/G3S, RZ/G2L, RZ/G2LC, RZ/G2UL)
|
|
|
6件
|
||
ビデオ&トレーニング
RZファミリスマート・コンフィグレータのご紹介
Video List
詳細情報
端子設定
GUI上で端子設定を行い、兼用機能の競合について確認、解決することができます。
端子設定ウィンドウ(周辺機能別表示)
画像
端子設定ウィンドウでは、使用する端子を周辺機能毎に表示し設定できます。

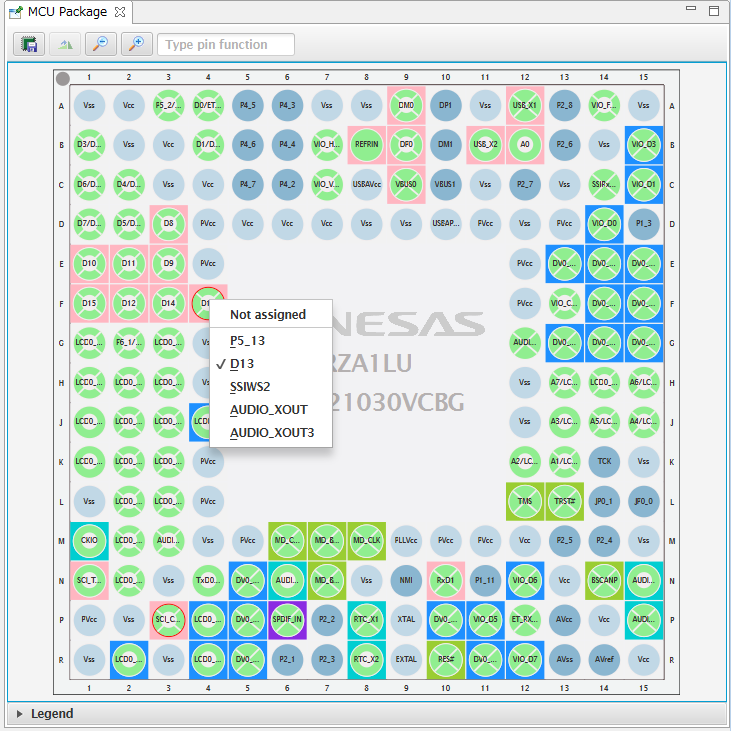

MCUパッケージウィンドウ
画像
MCUパッケージウィンドウでは、使用端子、未使用端子、および兼用機能の競合がある端子などを色別で表示、全体を確認できます。

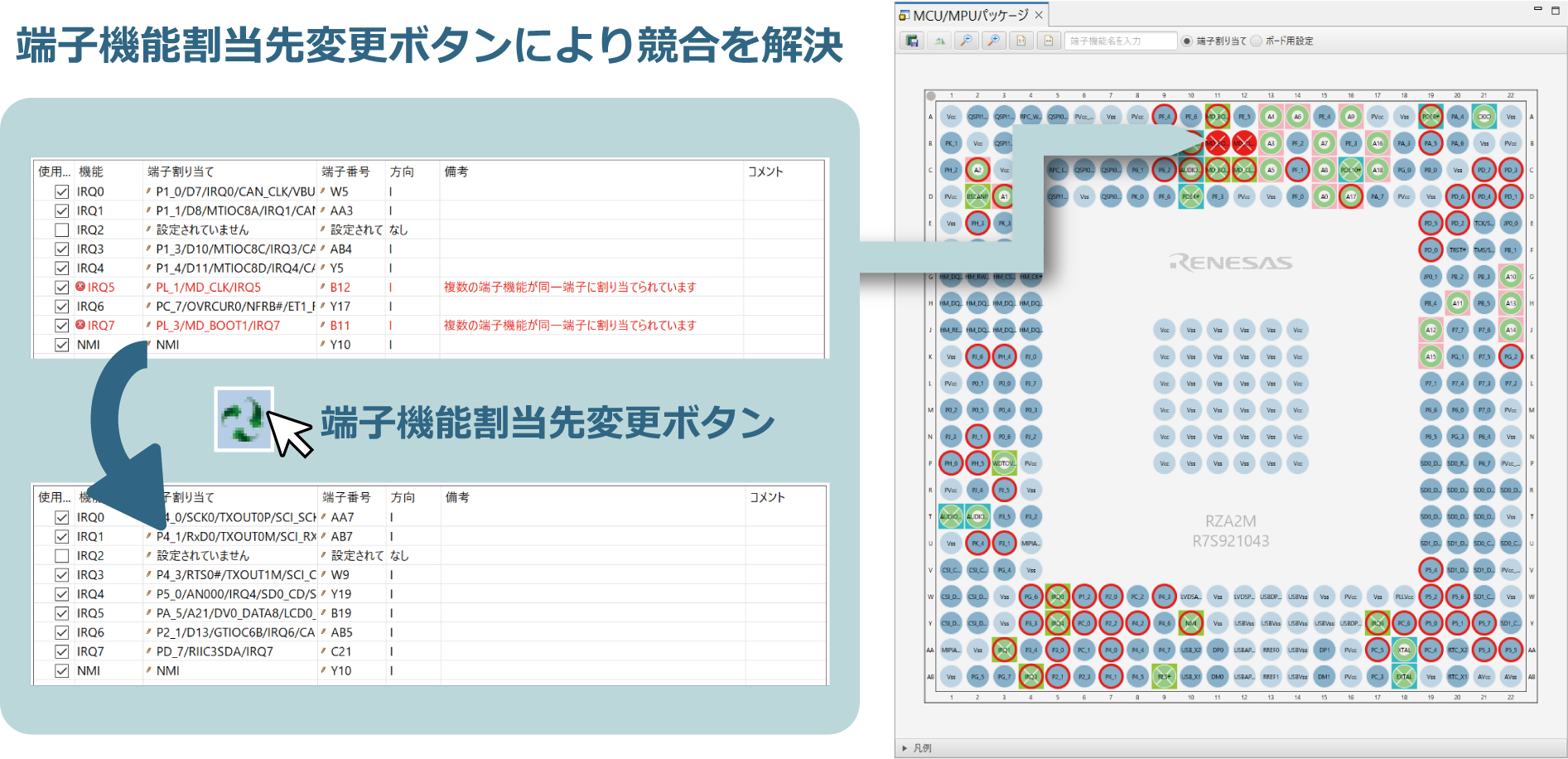

端子競合も自動で解決
画像
端子の競合が発生した場合は、ワンクリックで端子の割り当て先を自動変更、競合を解決します。
Linux向けデバイス設定ファイルを出力(Note1)
ピン設定を反映したDTSファイルを出力し、デバイス設定をすぐLinuxに適用できます。
Note
- RZスマート・コンフィグレータのみサポート致します。生成したdtsiファイルに含まれるデバイス設定コードを、ユーザが使用しているLinuxソースコードに含まれているデフォルトdtsiファイルと手動でマージしてください。Device Tree Specification(DTS)の仕様については、https://www.devicetree.org/specifications/ をご参照ください。
ミドルウェア/ドライバをインポート
Flexible Software Package（FSP）(Note1)
画像
スマートコンフィグレータのGUIでFSPの端子やコンポネントなどの設定が変更可能です。
Note
- FSPサポート対象RZファミリデバイスのみ対応
RZ/A2M Software Package (Note1)
ミドルウェアとドライバをインポートし、端子などの設定が変更可能です。
RZ/A2M Software Packageの詳細はこちら >>
Note
- RZ/A2M Software Package V2.0.0からサポート
対応機能
| 対応スマート・コンフィグレータ | Flexible Software Package対応 | ミドルウェアインポート | ドライバコード生成 | 端子設定 |
|---|---|---|---|---|
| RZスマート・コンフィグレータ | — | — | — | lens |
| RZ/A2M Software Package向けe² studio内装版 | — | lens | lens | lens |
| Flexible Software Package （FSP）向けe² studio内装版 Flexible Software Package （FSP）向け単体版 | lens | lens | lens | lens |
lens 対応 | — 未対応
対応スマート・コンフィグレータの各種類に対してはリリース情報を参照ください。
