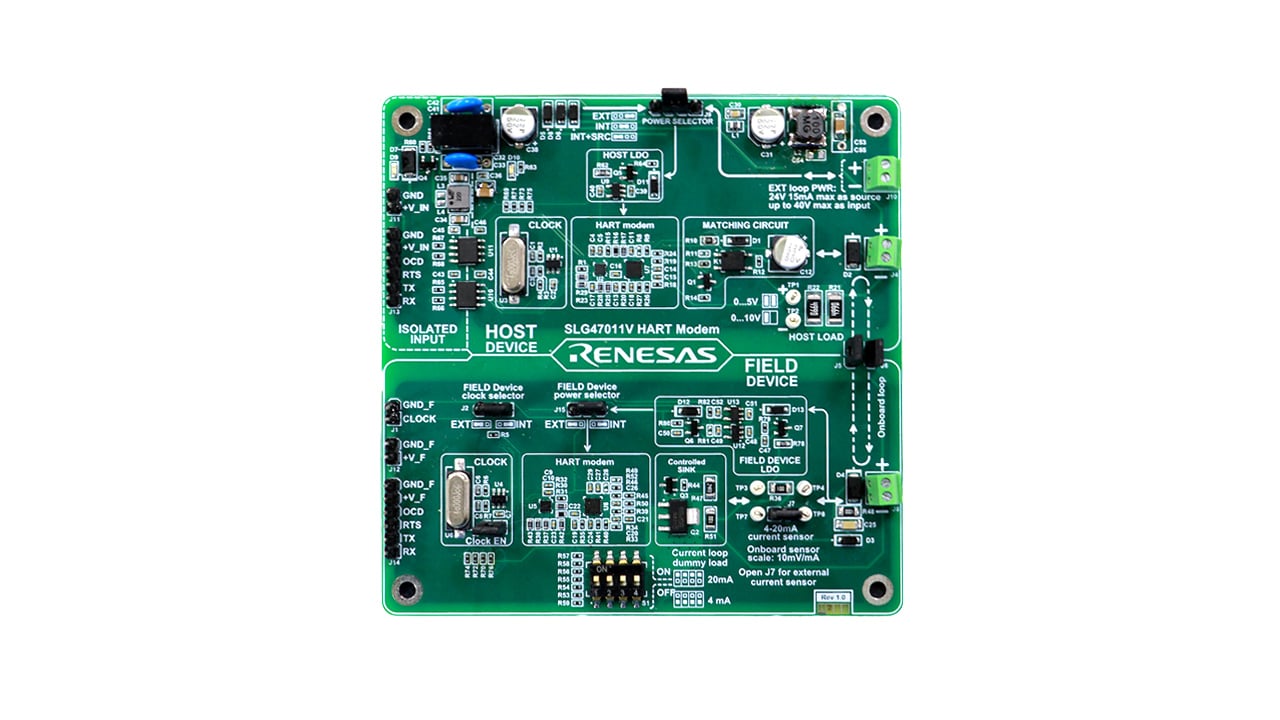

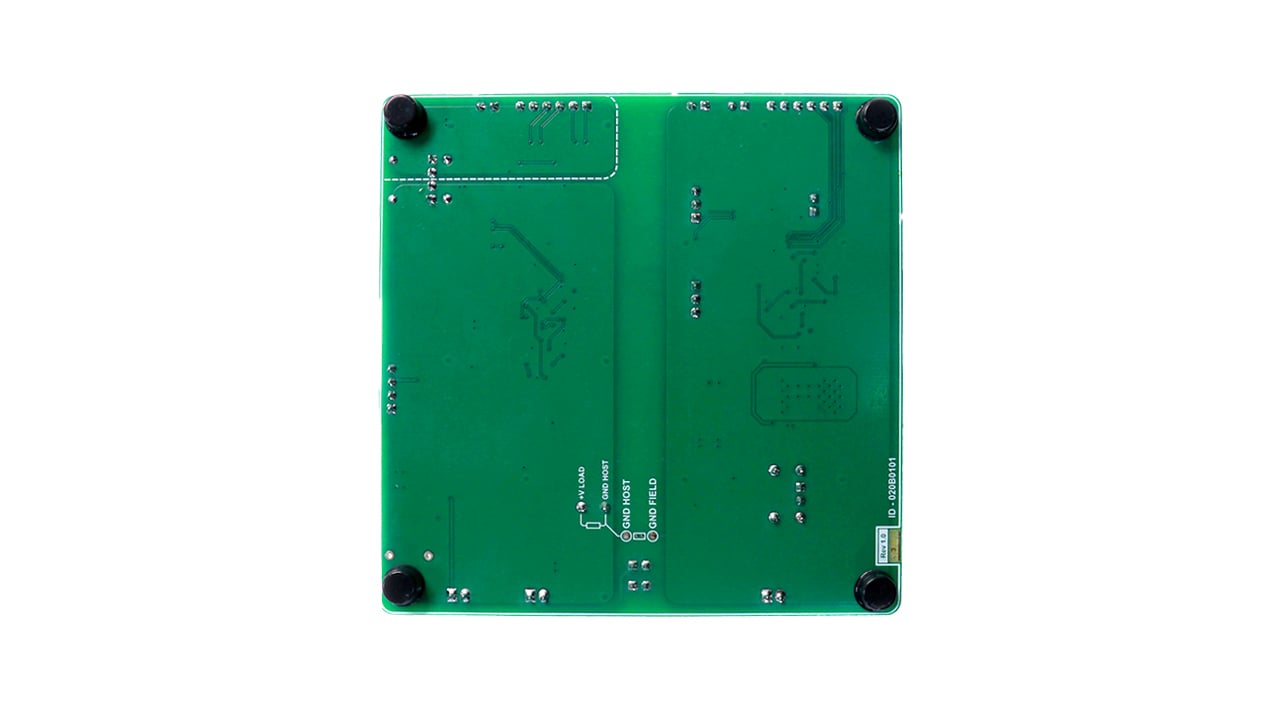

SLG47011V HARTモデムは、ルネサスのミックスドシグナルIC上での産業用HARTプロトコルの実装を示すデモボードです。 このボードには、ホストデバイスとフィールドデバイスの両方のロジック部品が含まれており、マスター(コントローラー)とリモート(センサー)デバイスの動作をそれぞれシミュレーションできます。 どちらの製品でも、 SLG47011V ICは、ユーザーインターフェース(UART)とHARTインターフェース(FSK変調)の間の変調器/復調器フロントエンドとして使用できます。
特長
- HART物理層と4mA〜20mAの電流ループ・インターフェースをサポート
- HARTモデムは、HARTプロトコルテスト仕様(FSK物理層テスト仕様、HCF_TEST-2、リビジョン2.2ドキュメント)に従ってテストされています(HART認定デバイスではありません)
- 1つのPCB上の通信ラインを介して接続された2つの別々のデバイス(フィールドデバイスとホストデバイス)
- 選択可能な電源モード(フィールドデバイスのループ/外部電源選択)、内部/外部電流ループソースの選択。 電流ループ用の外部アナログ入力。 ループ電流制御
- ホストデバイスとフィールドデバイスの両方のガルバニック絶縁
