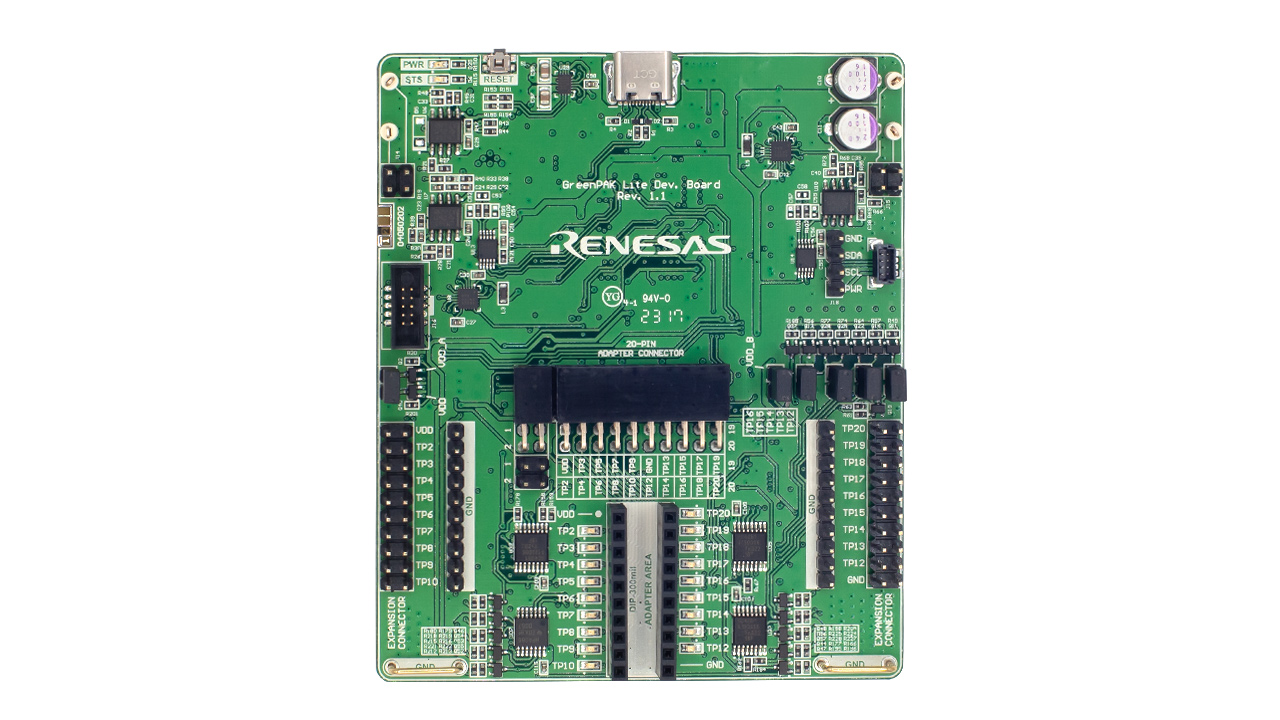

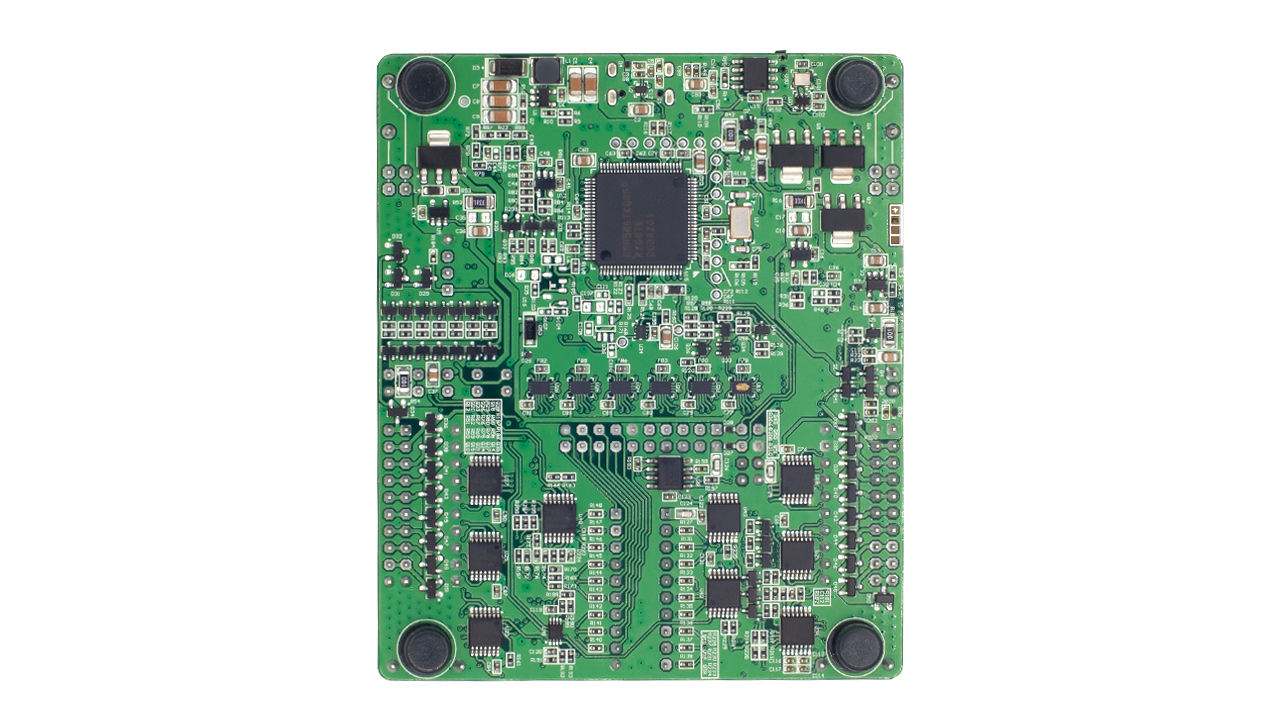

GreenPAK Lite開発ボード
GreenPAK Lite開発ボードは、 Go Configure™ソフトウェアハブとペアで動作し、GreenPAKデバイスのプログラミング、エミュレーション、およびテストなど全ての機能を提供します。 ボードの機能は、ルネサスのRX66T MCUによって提供されます。
概要
説明

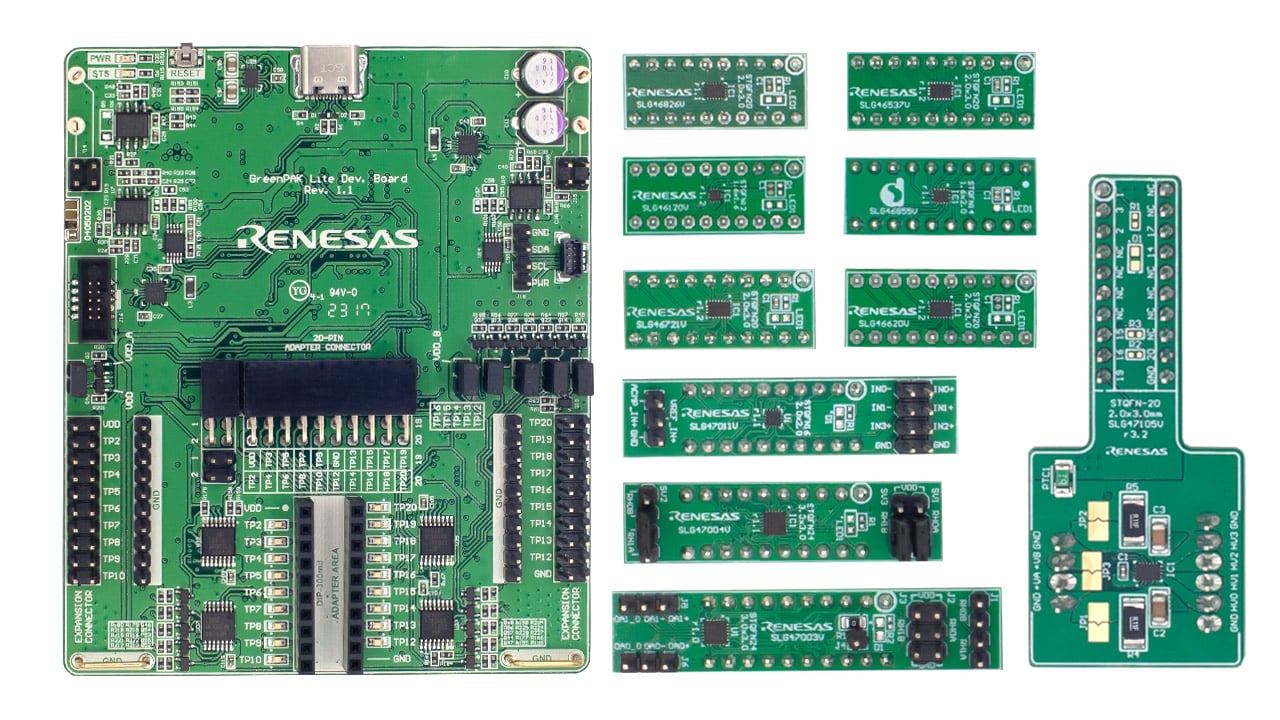

SLG4DVKLITEINTRO GreenPAK™イントロダクションキットは、GreenPAKプログラマブル・ミックスドシグナル製品で新規開発を開始するお客様に最適なキットです。
GreenPAKイントロダクションキットには以下が含まれます。
- USBケーブルでSLG4DVKLITE
- SLG46120V-DIP
- SLG46721V-DIP
- SLG46620V-DIP
- SLG46537V-DIP
- SLG46826V-DIP
- SLG47105V-DIP
- SLG47004V-DIP
- SLG47003V-DIP
- SLG47011V-DIP
- SLG46855V-DIP
特長
- USB 2.0ボードの電源と通信
- DIP およびソケット アダプターのサポート
- デュアルVDD ICのサポート
- 両方のICのVDD ソース用の内蔵電流計
- USB I²Cブリッジ機能
- 18個の個別に設定可能なテストポイント(TP):
- オンボードでのLED状態表示
- プルアップ、プルダウン、GND、VDD、HI-Z、VDD2
- プログラム可能なソフトウェアボタン
- ユーザーの回路との統合と信号監視用の設定可能なデュアルピンヘッダー(拡張コネクタ)
- オシロスコープ接続用の4つのフローティングフック
アプリケーション
設計・開発
