IPS2550用評価キット
IPS2550STKITは高速モータ回転制御向けの車載用誘導型位置センサ、IPS2550による迅速かつ容易に評価を可能とするコンパクトで直観的な評価キットです。 この評価キットは主に、通信ボードとIPS2550アプリケーションモジュールから構成されています。 IPS2550 GUI と共に使用する通信ボードは...
概要
説明

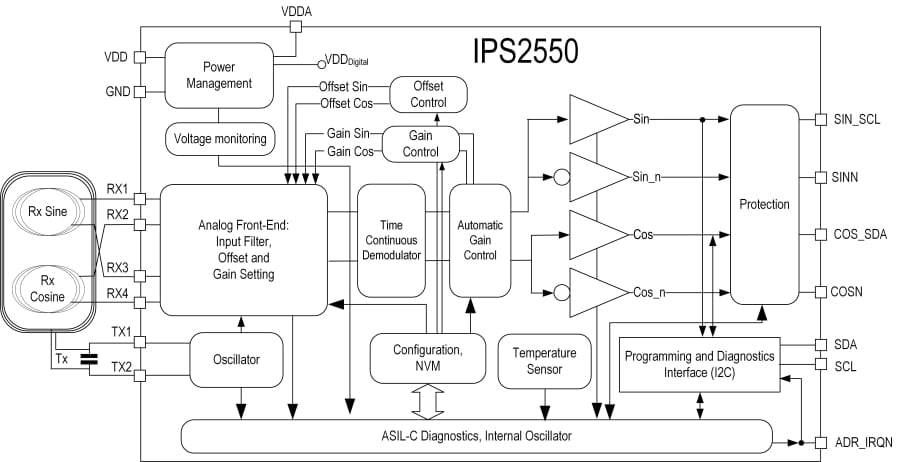

IPS2550はAEC-Q100 Grade-0車載認定で、ローターの絶対位置をサイン/コサイン信号として検出できる誘導型位置センサ ICです。 この ICは渦電流の物理的原理を利用して、1つの送信コイルと2つの受信コイルから構成されるコイルパターン上を移動するターゲット金属の位置を検出します。 出力インターフェースはシステムコスト効率向上のためのシングルエンド、または、コモンモードノイズ除去に優れた差動に設定可能です。 IPS2550は最も厳しい機能安全が欠かせない車載アプリケーションで、高速モータの回転制御に使用可能であり、最大回転数は電気角で600k rpmです。
IPS2550は漂遊磁場耐性、小型軽量化、BOMコストの削減で、レゾルバの代替として理想的な候補になります。
特長
- インターフェース：サイン/コサイン シングルエンドまたは差動のアナログ信号
- 車載認定：AEC-Q100 Grade-0
- 機能安全対応：シングルチップでISO 26262 ASIL-C (D) まで
- 周囲温度範囲：-40°C～160°C
- 電源電圧：3.3V ±10%または5.0V ±10%
- 最大回転数：600,000 rpm（電気角）
- 伝搬遅延時間 <5µs
- サイン/コサインのゲインミスマッチとオフセット補償
- 過電圧、逆極性、短絡保護
- デジタルプログラミングインターフェース：I²C

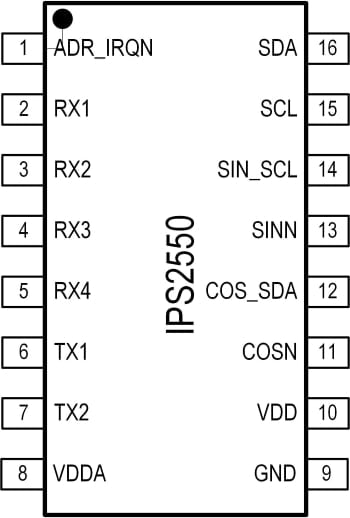

- エクスポーズドパッド付き16-TSSOPパッケージ
- 自動ゲインコントロール機能 (AGC) により動作時の変動を補正
製品比較
アプリケーション
- 電気トラクションモーター
- 電動パワーステアリング
- ベルト駆動式スタータジェネレータ
- 駐車ブレーキアクチュエータ
- ポンプ
