IO-Link対応デュアルチャネル抵抗型センサーシグナルコンディショナIC評価キット
ZSSC3286評価キットは、 ZSSC3286 センサーシグナルコンディショナ(SSC)ICの設定、補正、および評価に必要なハードウェアを提供します。 付属のRH4Z2501-PMODボード(Pmod™インターフェースを備えたIO-Link物理層トランシーバーボード)と2チャネルIO-Linkマスターを使用して...
主要ドキュメント:
概要
説明

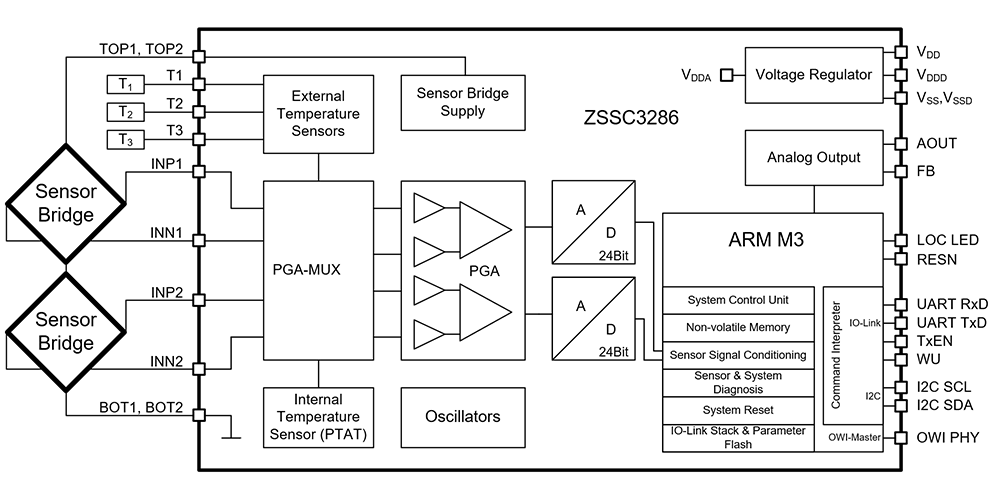

このZSSC3286は、センサー信号の高精度な増幅、デジタル化、およびセンサー固有の補正を行うデュアルパスセンサシグナルコンディショナ IC(SSC)です。 このZSSC3286は、デジタル測定およびスイッチングセンサー用のIO-Linkスマートセンサープロファイルを実行する実装済みのIO-LinkスタックとのIO-Link接続をサポートしています。 このデバイスは、ブリッジおよびハーフブリッジセンサー、および外部電圧ソース素子(ex.サーモパイルなど)に適しています。 センサーのオフセット、感度、温度ドリフト、および非線形性のデジタル補償は、不揮発性の再プログラム可能なメモリに保存されたキャリブレーション係数を使用して補正アルゴリズムを実行する32ビットArm® ベースの数学コアによって実現されます。 プログラマブルなセンサーフロントエンド内蔵により、様々なセンサーを幅広い用途に最適に適用することができます。
特長
- IO-Linkスタック組み込み
- COM3モードでのスマートセンサープロファイルのサポート
- IO-Linkによるファームウェアアップデート
- IO-Linkによるキャリブレーション
- 正確なシステムクロック、クリスタル不要
- さまざまな設定でほぼすべての抵抗性ブリッジセンサに対応
- オンチップ温度センサ
- 外部温度センシングをサポート
- プログラム可能な16ビットD/Aコンバータおよび出力(「True Zero Volts(0V)」出力)に対応
- 広い動作温度と供給電圧レンジ
- センサー供給用、IC動作用のオンチップ電圧レギュレータを内蔵
- プログラマブルなセンサーシグナルコンディショニング演算コア
- 再プログラム可能な不揮発性メモリ(NVM)
- オンチップ診断
製品比較
アプリケーション
- IO-Linkインターフェースを備えた産業用センサー
- エネルギー効率の高いソリューションを実現するスマートなデジタルセンサーを可能
- 圧力、流量、レベルセンシング
- ファクトリー・オートメーション
- プロセスの自動化
- 補正済みで連続運転するセンサ:
- 圧力
- 流量
- 負荷
- 温度
