RL78/G24 DC/DC LED制御評価ボード
RL78/G24 DC/DC LED制御評価ボードは、DC/DCコンバータ制御と各種通信規格が評価できるボードです。RL78ファミリMCUの中で最高の処理性能を持ち、電源制御に向けた強化されたアナログ機能を搭載したRL78/G24を使用しています。
本ボードは、PMBus/SMBus、DALI-2、DMX512...
概要
説明
トピックス
QE for Lighting & Power V1.1.0 リリースノート
(PDF | English, 日本語)
・電源制御に対応
照明システム向け開発支援ツールです。
特長
- DALI-2 Control Gearをサポートし、照明制御(DALI)のパラメータをGUIで設定
- 照明制御(DALI)向けのソフトウェアを自動生成
- 照明システム開発に役立つガイドの表示
- Learn More
リリース情報
ターゲットデバイス
ドキュメント
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| リリースノート | PDF 1.47 MB English | |
| パンフレット | PDF 1.05 MB English , 简体中文 | |
| ツールニュース－リリース | PDF 306 KB English | |
| リリースノート | PDF 546 KB English | |
4件
|
||
設計・開発
関連ボード＆キット
調べる
ビデオ&トレーニング
QE for Lighting & Powerのご紹介
この動画では、スマート照明システムの基本機能と、スマート照明システムの開発に貢献できるQE for Lighting&Powerについて説明します。
章のタイトル
00:00 はじめに
00:26 スマート照明システムの紹介
01:27 QE for Lighting & Power の背景
02:05 QE for Lighting & Power の4つの開発ステップ
02:41 新しいソリューションの開発
03:04 グラフィカル・ユーザ・インターフェースによる設定
03:19 電力制御パラメータのシミュレーションと評価
03:56 照明システムソリューションの生成
04:14 QE for Lighting & Power の貢献について
関連リソース
Video List
ニュース＆ブログ
| IoTに向けた進化：DALI照明システムのスマート化 | ブログ | 2023年12月18日 |
詳細情報
機能
DALI(Control Gear)向けのソフトウェア開発を短期間に
ワークフローに従ってガイドを見ながら、簡単なGUI操作でサンプルプロジェクト作成、DALI設定、ソースコード生成し、ビルド後にプログラムを評価ボードへ書き込んで動かせます。
画像

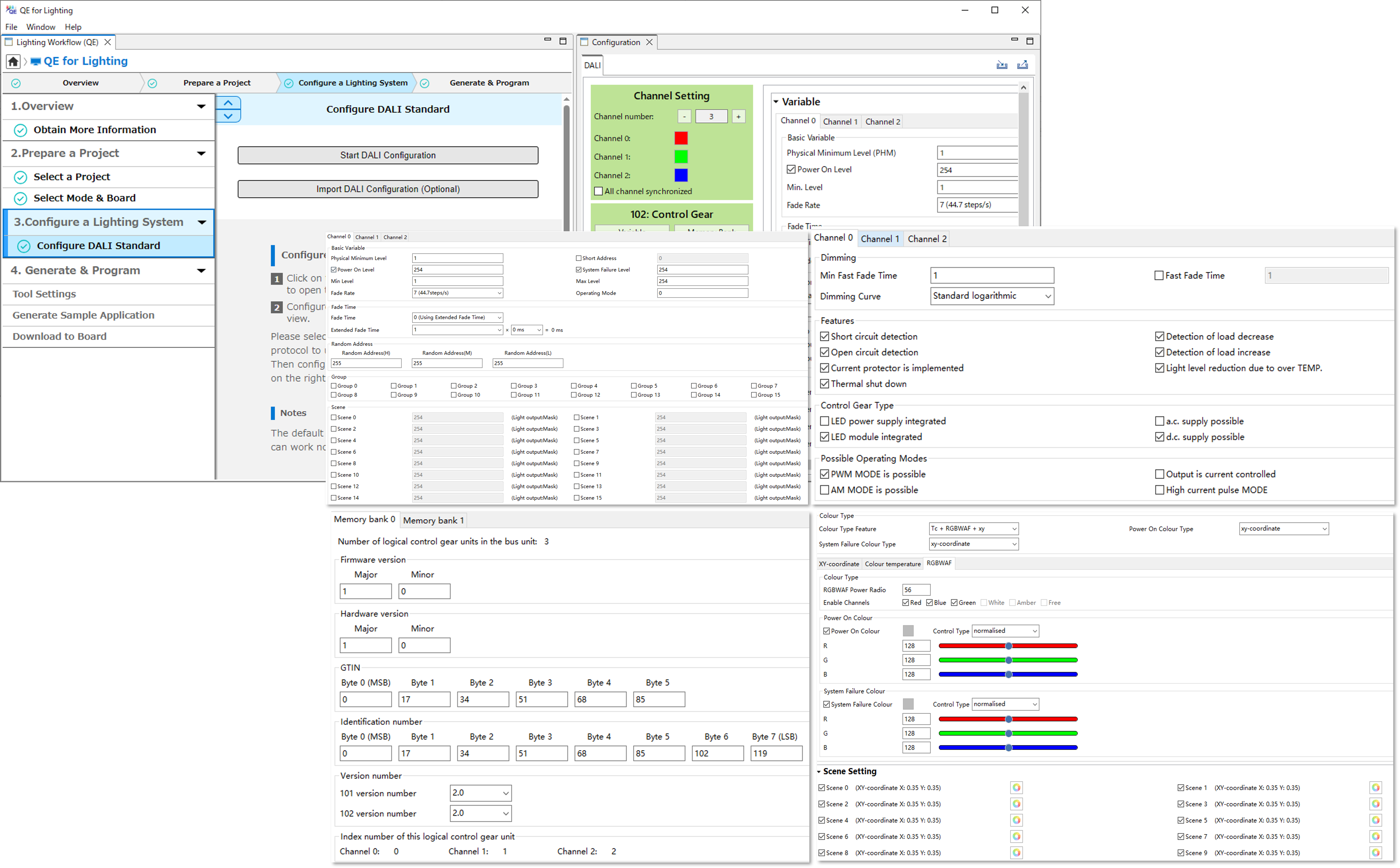

GUIで照明制御(DALI)のパラメータ設定を簡単に
パラメータを選択、値入力で簡単に設定できます。
入力値に誤りがあった時は、エラーメッセージを表示します。
画像
QE for Lighting は以下をサポートしています。
・DALI Control Gearライブラリ（IEC62836-102）
・LED照明に特化したParticular Requirements IEC 62386-207 ed1.0(LED)
・演出用照明に特化したParticular Requirements IEC 62386-209 ed1.0(カラー)
・複数のLED調光制御のタイプ(CPU, FAA)
・様々なサンプルアプリケーションを生成するための、異なるプロトコルの組み合わせ
IEC 62386-102 + IEC 62386-207
IEC 62386-102 + IEC 62386-207 + IEC 62386-209
画像
ソースプログラムの生成、評価ボードへの書き込みは、GUIのボタンを押すだけ
・ボタンを押すだけで、ソースの生成およびコンパイルの実行
複数のコンパイラをサポート
Renesas CC-RL
IAR
・ボタンを押すだけで、生成したプログラムをRenesas Flash Programmerにより評価ボードへ書き込み

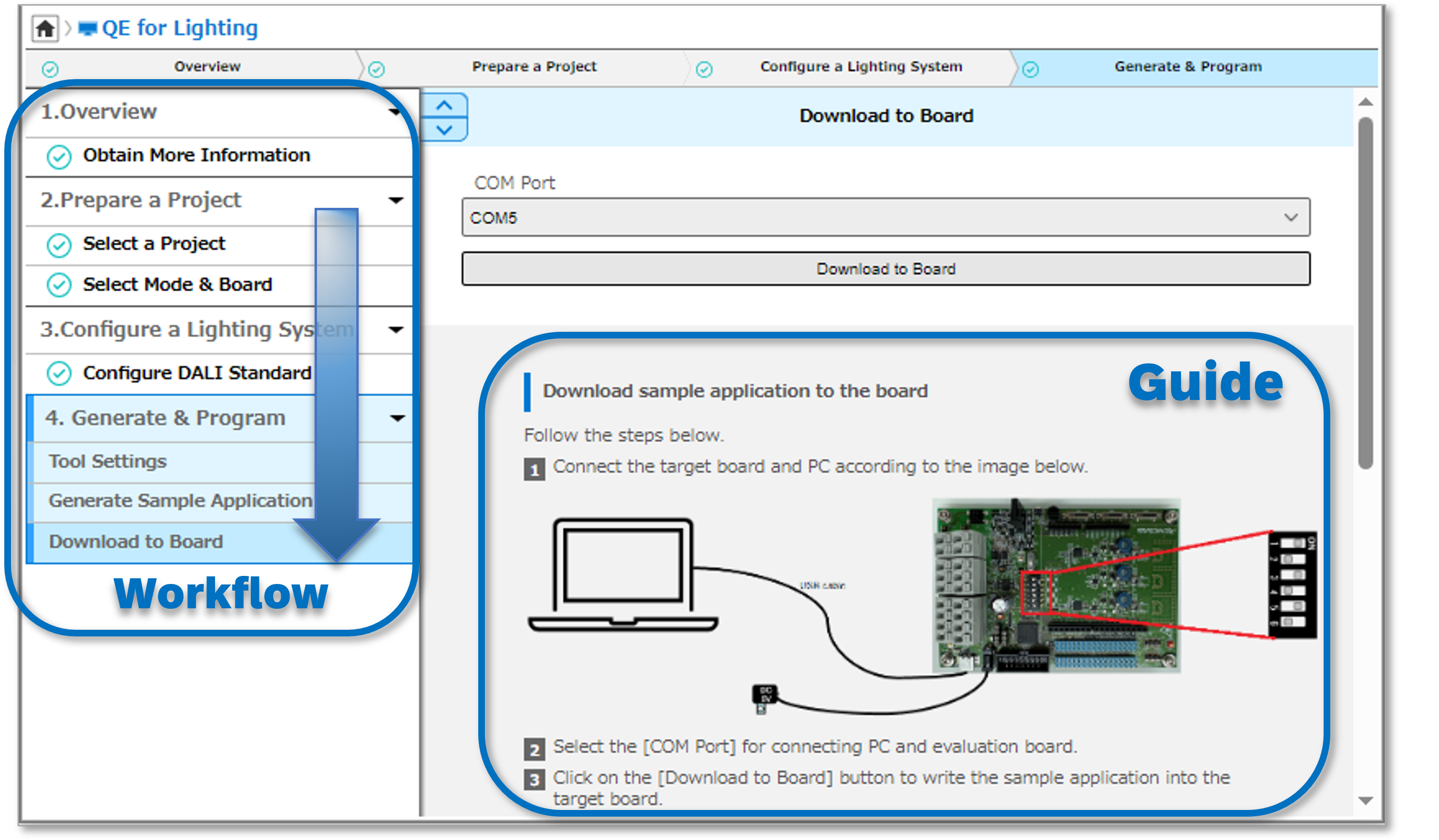

QE for Lightingのガイド部を見ながらPCと評価ボードを接続し、すぐに評価ボードで動作させることができます。
