概要
説明

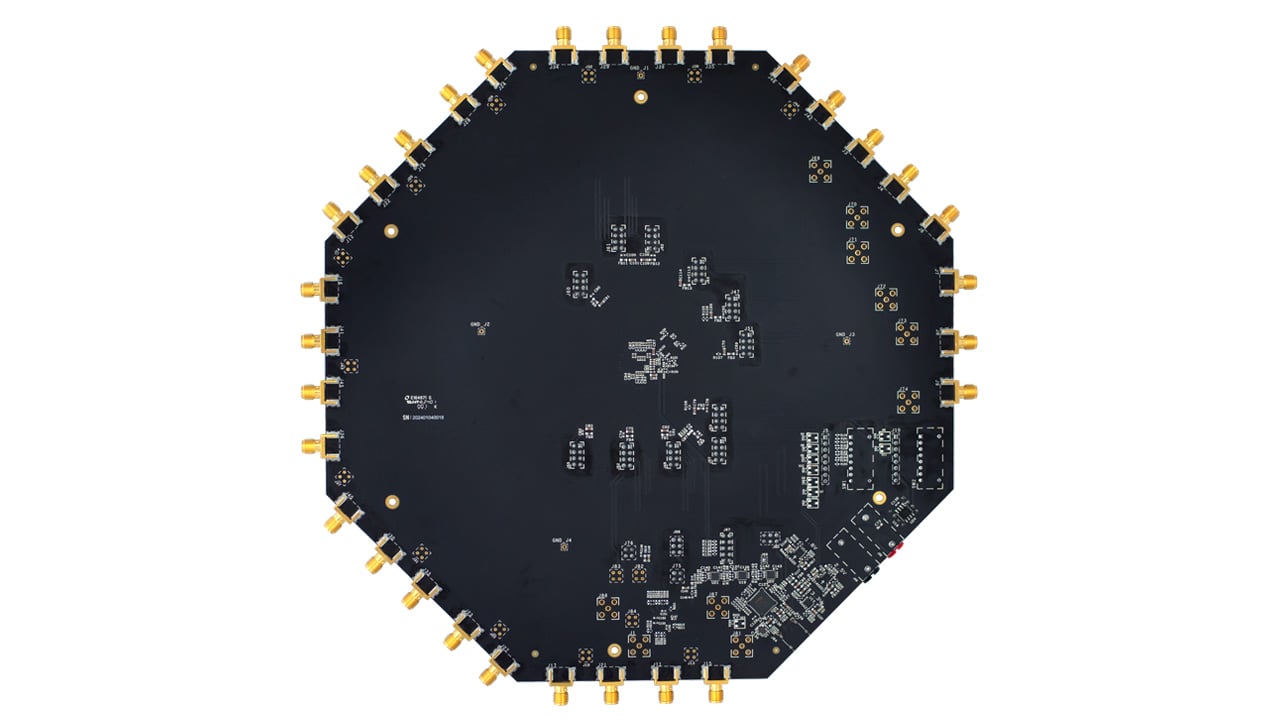

RC21212-EVB評価ボード(EVB)は、商用車載アプリケーション向けのシンセサイザ・モードでのクロック生成を使用し、PCIe Gen 1-6に準拠した RC21212 を評価するために設計されています。
EVBをRenesas Integrated Circuit Toolbox(RICBox™)ソフトウェアを実行しているコンピュータにUSB経由で接続すると、RC21212はクラス最高の商用性能でさまざまな周波数に構成できます。 EVBは-40°C〜105°Cの温度範囲で機能し、3.3V、2.5V、および1.8VのVDD 値で動作できます。
このRC21212は、合計12ペアの差動出力を備えたさまざまな特徴を持っています。 出力の各ペアは、LVCMOS、LVDS、およびLP-HCSLスタイルの出力にプログラムできます。 7つの汎用入出力(GPIO)と2つの汎用入力(GPI)があり、出力イネーブル、コンフィグレーション選択、およびステータス出力をサポートします。 電圧レベルはジャンパで設定できます。 このRC21212はISO 9001とAEC-Q100に準拠し、生産部品承認プロセス(PPAP)をサポートします。
特長
- クリスタル入力またはオーバードライブのクリスタル入力 (REFIN) (SMA 経由)
- クリスタル入力のオーバドライブで使用可能なセンスライン
- Hi-Zプローブ用出力のテスト・ポイント
- USBから給電される3.3V/2.5V/1.8Vのジャンパ選択可能な電圧設定
- オンボードI2CおよびSPI通信
- GPI/GPIO LEDインジケータとディップスイッチ
アプリケーション
アプリケーション
- 車載通信ゲートウェイ プラットフォーム
- 顧客コンフィグレーションの機能評価
- インフォテインメント
- ゲートウェイ
- ドメイン コントローラー
- ゾーンコントローラー
