12出力AutoClockプログラマブル・クロック・ジェネレータ評価ボード
RC21212-EVB評価ボード(EVB)は、商用車載アプリケーション向けのシンセサイザ・モードでのクロック生成を使用し、PCIe Gen 1-6に準拠した RC21212 を評価するために設計されています。
概要

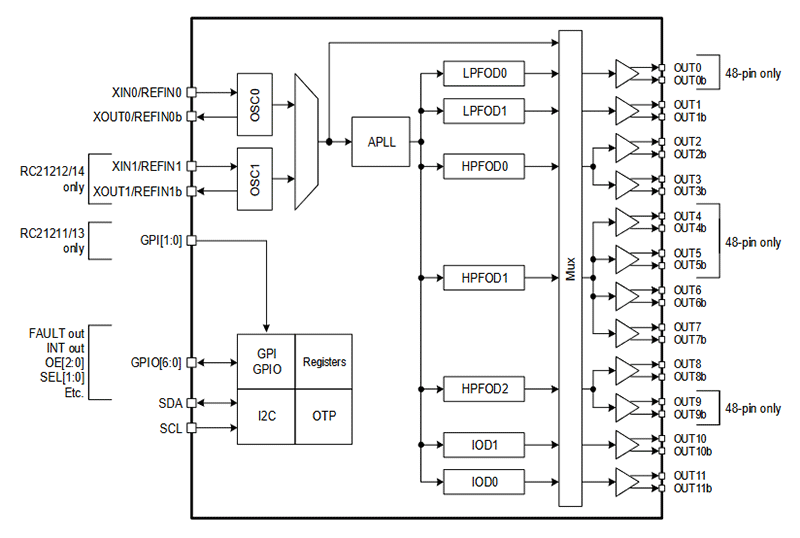

説明
RC2121ファミリのデバイスは、車載アプリケーションをサポートする診断機能を追加した商用の高性能プログラマブル・クロック・ジェネレータです。 これらのRC2121クロックジェネレータは、ISO 9001準拠、AEC-Q100認定済みで、-40°C〜105°C(グレード2相当)の温度範囲で機能し、生産部品承認プロセス(PPAP)をサポートします。
特長
- RMS位相ジッタ:169fs (12kHz〜20MHz、156.25MHz)
- PCIe® Gen6 コモンクロック (CC) 27fs RMS
- PCIe SRISおよびSRNSのサポート
- 1kHz〜650MHz(差動)および1kHz〜200MHz(シングルエンド)出力
- LVCMOS、LVDS、または低電力HCSL出力タイプで、LVPECLおよびCMLへのシンプルなAC結合が可能です。 LP-HCSLは終端抵抗を取り込みます。
- 7つのプログラム可能な汎用入出力(GPIO)
- 1MHz I2Cシリアルポート
- 複数の構成を内部ワンタイムプログラマブル(OTP)メモリに保存可能
- 1.8Vおよび/または3.3V動作
- IATF 16949サポート(製造プロセス）
- パッケージ・オプション:
- 12の差動出力または24のシングルエンド出力

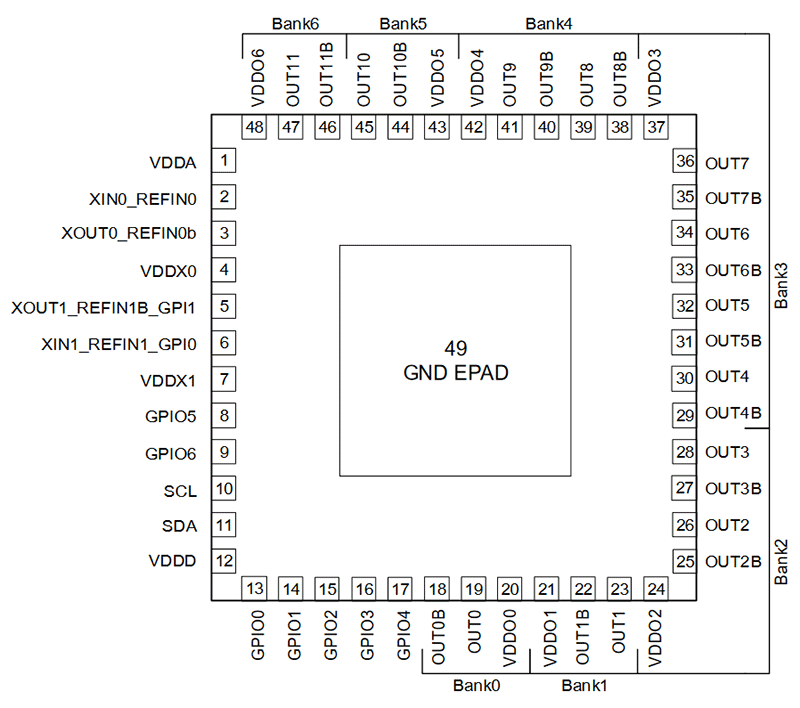

- 6mm x 6mm x 0.75mm 48ピンQFNパッケージ
- RC21211:シングルクリスタル入力
- RC21212:デュアルクリスタル入力
- 8つの差動出力または16のシングルエンド出力
- 5mm x 5mm x 0.75mm 40ピンQFNパッケージ
- RC21213:シングルクリスタル入力
- RC21214:デュアルクリスタル入力
- 12の差動出力または24のシングルエンド出力
製品比較
アプリケーション
アプリケーション
- インフォテインメント
- ゲートウェイ
- ドメイン コントローラー
- ゾーンコントローラー
