概要

EK-RA8M1 評価キットを使用すると、RA8M1 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。

はじめに

クイックスタート サンプルプロジェクトを実行する

  1. EK-RA8M1ボードには、クイックスタートサンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています。（ソースコードは、EK-RA8M1 Example Project Bundleをご参照ください）
  2. 5V電源に接続されたMicro USB デバイス ケーブルを使用して、USB デバッグ ポート (J10) を介してEK-RA8M1 ボードの電源を入れます。 白色の電源 LED が点灯します。
  3. クイックスタート サンプルプロジェクトを実行すると、青のユーザ LED が点滅し始めます。
  4. クイックスタート サンプルプロジェクトの追加機能については、EK-RA8M1 クイックスタートガイド (PDF | English, 日本語)を参照してください。

組込みアプリケーションを開発する

  1. クイックスタート サンプルプロジェクトを変更する – クイックスタート サンプルプロジェクトのインポート、変更、およびビルドの手順については、EK-RA8M1 クイックスタートガイドを参照してください。
  2. 他のサンプルプロジェクトの1つから始める– RA8M1 MCU グループのさまざまな周辺機能について見るには、あらかじめ多数用意されているEK-RA8M1 Example Project Bundleのサンプルプロジェクトから選択します。これらのサンプルプロジェクトは、カスタムアプリケーションを開発する際の出発点としてお役立て下さい。

カスタムハードウェアを構築する

  1. 使えるプロトタイプの構築を始める - EK-RA8M1 ボードを利用し、多くの定評あるエコシステム アドオンを選択してください。
  2. カスタムハードウェアを構築する – EK-RA8M1 v1 - Design Package (ZIP)で提供される設計および製造情報を参照し、カスタムハードウェアを開発してください。

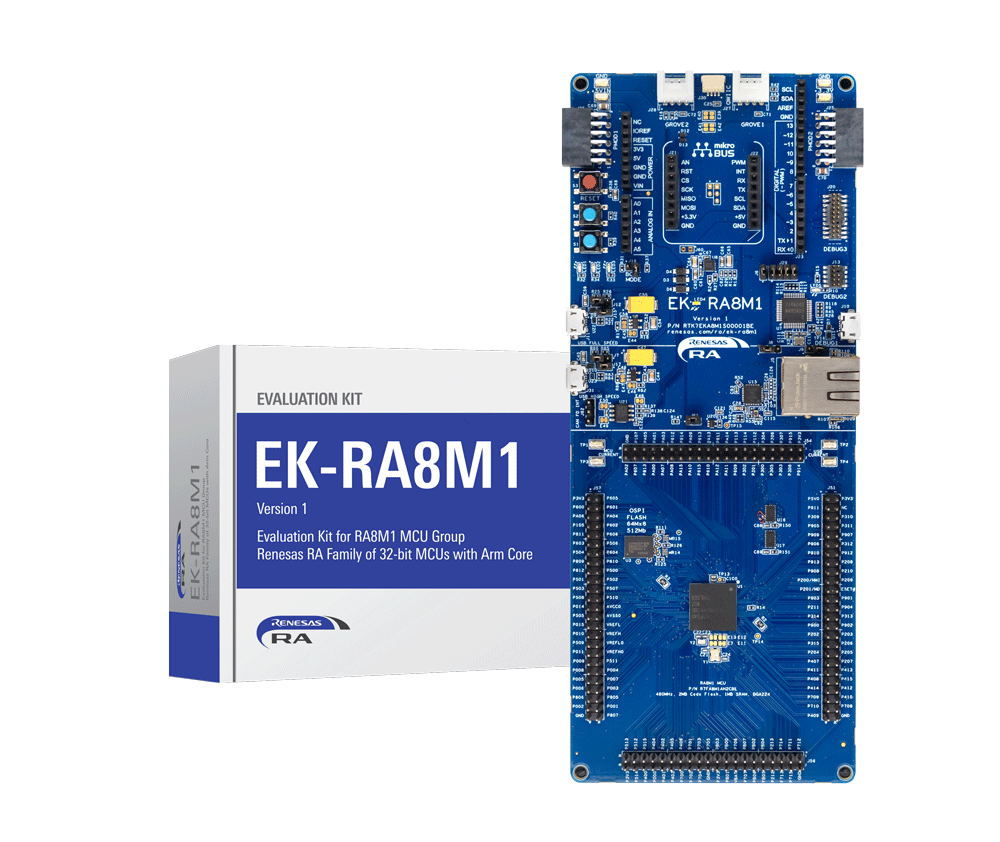

EK-RA8M1 Kit

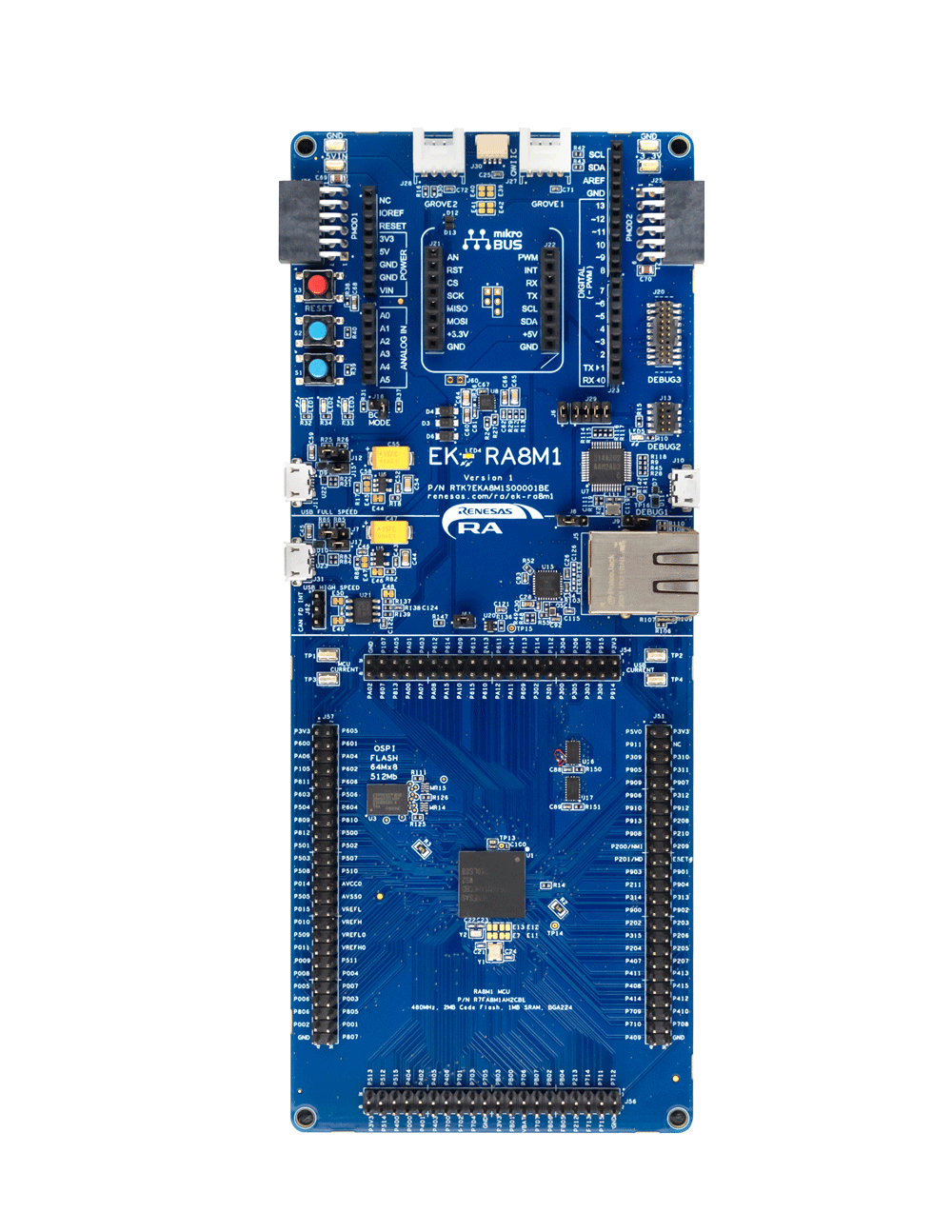

EK-RA8M1 Board
EK-RA8M1 Kit Contents
EK-RA8M1 Kit
EK-RA8M1 Board
EK-RA8M1 Kit Contents
  • 固有機能へのアクセス
    • Ethernet
    • USB High Speed ホスト、デバイス
    • 64MB 外部 Octo-SPI フラッシュ
    • CAN FD PHY
  • MCU ネイティブ ピン アクセス
    • R7FA8M1AHECBD MCU
    • 480MHz, Arm Cortex®-M85 コア
    • 2MBコードフラッシュメモリ、1MB SRAM
    • 224ピン、BGAパッケージ
    • ネイティブ ピン アクセス
    • MCU および USB電流測定
    • DC/DCモード構成
  • エコシステムおよびシステム制御アクセス
    • USB Full Speed ホストおよびデバイス
    • 複数の5V入力ソース
      • USB (デバッグ、Full Speed、High Speed)
      • 外部電源
    • SEGGER J-LinkTM オンボードプログラマ/デバッガ
    • デバッグモード
    • ユーザ LED とボタン
      • 3つのユーザ LED (赤、青、緑)
      • 電源入力を示す 白色LED
      • デバッグ接続を示すデバッグ LED (黄)
      • 2つのユーザ ボタン
      • 1つのリセットボタン
    • 5つのエコシステム拡張機能
      • MikroElektronika™ mikroBUS コネクタ
      • SparkFun® Qwiic® コネクタ
      • 2つの SeeedGrove® システム (I2C およびアナログ) コネクタ
      • 2つの Digilent Pmod™ (SPI および UART) コネクタ
      • Arduino™ (Uno R3) コネクタ
    • MCU ブート構成ジャンパ

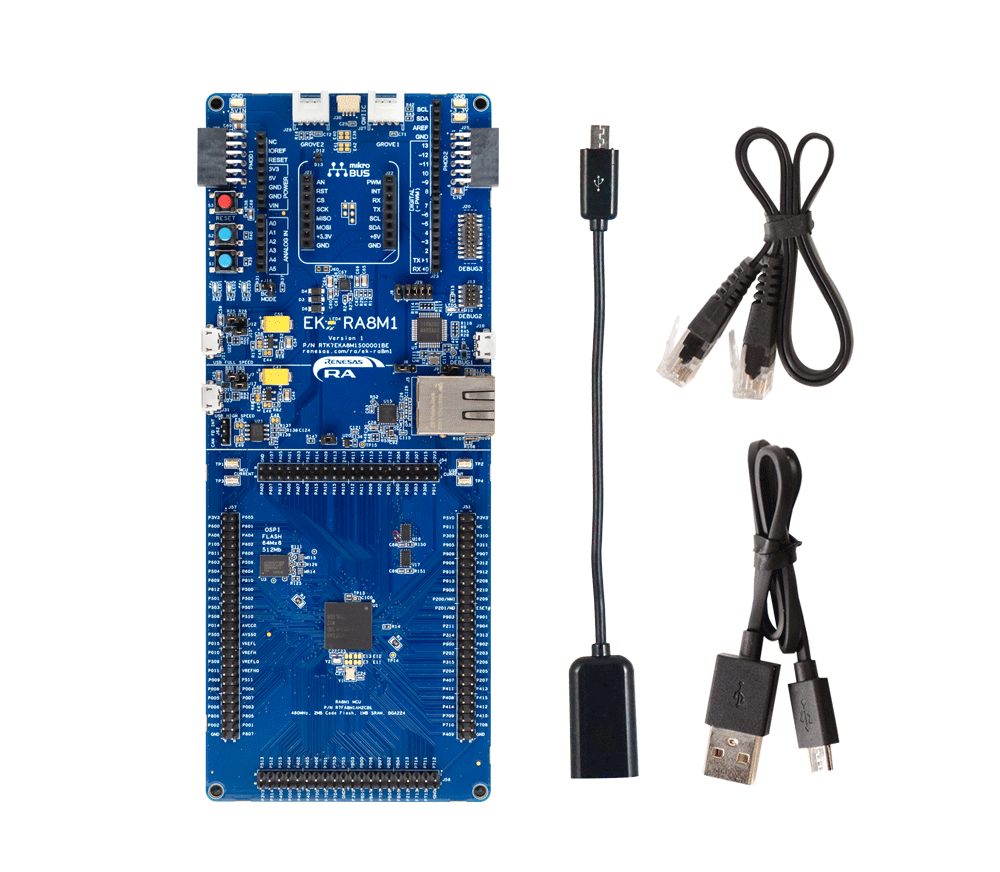

  • キット同梱品：EK-RA8M1 ボード、Micro USB デバイス ケーブル (Type-A オス～Micro-B オス)、Micro USB ホスト ケーブル (Type-A オス～Micro-B オス)、Ethernet パッチ ケーブル

ドキュメント

設計・開発

ソフトウェア／ツール
RA Flexible Software Package (FSP)
FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
ダウンロード
Injecting Plaintext User Keys – Application ProjectInjecting and Updating Secure User Keys for RA Family – Application ProjectRenesas RA Family Exception HandlingEK-RA8M1 Example Project BundleEK-RA8M1 Example Project Bundle
Flexible Software PackageRenesas RA Family Exception HandlingRA8M1 MCU グループ用評価キット EK-RA8M1 v1 ユーザーズマニュアルHigh Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™High Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™
 Software Package ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
SEGGER™ J-Link™ Software and Documentation Package
Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
 Software Package SEGGER
クイックコネクトプラットフォーム
QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
 Software and Hardware Development Tools ルネサス
4件

製品選択

    Processing table
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    RTK7EKA8M1S00001BE
    circleアクティブ
    サンプル入手可能
    今すぐ購入する
    		67.93 サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    認証

    EK-RA8M1 キットは以下の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については EK-RA8M1 ユーザーズマニュアルを参照してください。

    EMC/EMI 規格

    • FCC Notice (Class A) – Part 15
    • カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
    • CE Class A (EMC Directive 2004/108/EEC)
    • 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
    • オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A

    環境対応、廃棄物、リサイクル、廃棄基準

    • 欧州 RoHS
    • 中国 SJ/T 113642014、10年間の環境保護使用期限

    安全規格

    • UL 94V-0
