RA2L1 MCUグループ評価キット
EK-RA2L1 評価キットを使用すると、RA2L1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2L1ボードの豊富な機能と...
概要
説明
RA2L1搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。
キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です。

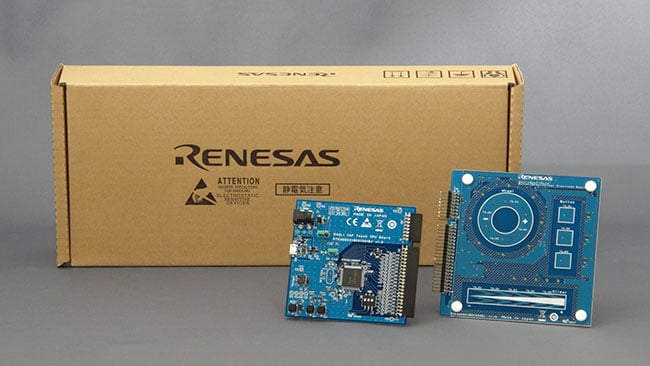

製品構成

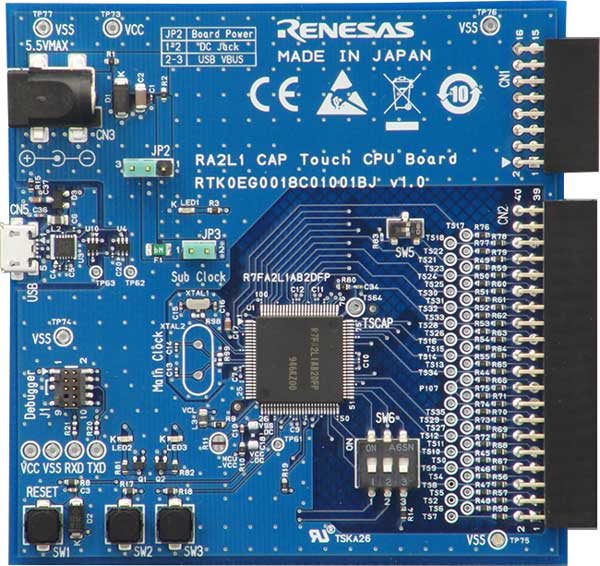

- RA2L1搭載CPUボード
- タッチアプリケーションボード

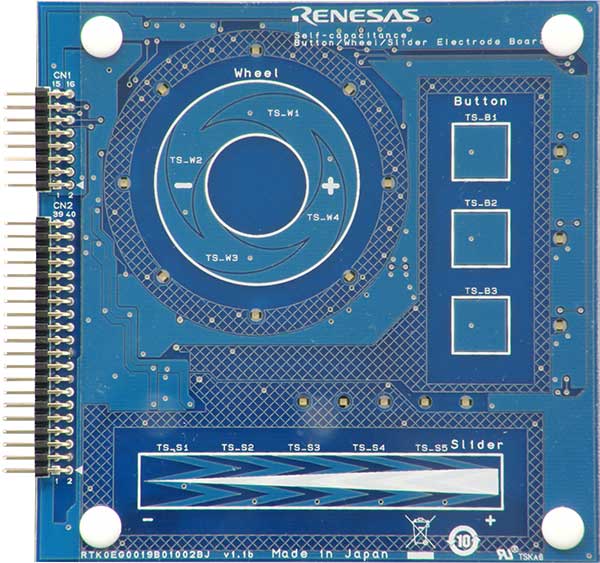

- 自己容量方式評価ボード 静電タッチキーの基本となるスイッチ、スライダ、ホイールを搭載
関連情報
- 統合開発環境 e2 studio
- 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
- クイックスタートガイド
- 取扱説明書
- 回路図、パターン図
特長
- 各種タッチキー（ボタン、スライダー、ホイール）機能の評価に
- お客様製品の簡易試作用に
- お客様がボードやソフトウェアを設計される際のリファレンスとして。
- QE for Capacitive Touchを使用することで簡単に感度調整ができます
- GUIで初心者でもタッチインタフェースの開発を簡単に
- 直感インターフェースで簡単操作
- 自動調整済みのソースコードを出力
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
|
Solution Toolkit | ルネサス |
2件
|
||
サンプルコード
関連ボード＆キット
Processing table
RTK0EG0022S01001BJ アクティブ
今すぐ購入する
|
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
RA2L1 48MHz, 32-bit MCUs with Arm® Cortex®-M23 Core
Introducing the RA2L1 Group of 48MHz ArmⓇ CortexⓇ-M23 ultra-low power general-purpose microcontrollers (MCUs). These MCUs deliver industry-leading power efficiency with enhanced peripherals for IoT applications.
