RA2L1搭載静電容量タッチ評価システム
RA2L1搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。
キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です。
主要ドキュメント:
概要
説明
EK-RA2L1 評価キットを使用すると、RA2L1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2L1ボードの豊富な機能と、定評あるエコシステムアドオンを選択いただくことで、お客様のアイデアを実現へと導きます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA2L1 ボードには、クイックスタート サンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています（ソースコードは、EK-RA2L1 Example Project Bundleをご参照ください。）
- 5V電源に接続されたMicro USB デバイス ケーブルを使用して、USB デバッグ ポート (J10) を介してEK-RA2L1 ボードの電源を入れます。 白色の電源 LED が点灯します。
- クイックスタート サンプルプロジェクトを実行すると、青いユーザ LED が点滅し始めます。
- クイックスタート サンプルプロジェクトの追加機能については、EK-RA2L1 クイックスタートガイドを参照してください。
組込みアプリケーションを開発する
- クイックスタート サンプルプロジェクトを変更する – クイックスタート サンプルプロジェクトのインポート、変更、およびビルドの手順については、EK-RA2L1 クイックスタートガイドを参照してください。
- 他のサンプルプロジェクトの1つから始める – RA2L1 MCU グループのさまざまな周辺機能を確認するには、あらかじめ多数用意されているEK-RA2L1 Example Project Bundleのサンプルプロジェクトから選択します。これらのサンプルプロジェクトは、カスタムアプリケーションを開発する際の出発点としてお役立て下さい。
カスタムハードウェアを構築する
- 使えるプロトタイプの構築を始める - EK-RA2L1 ボードを利用し、多くの定評あるエコシステムアドオンを選択してください。
- カスタムハードウェアを構築する – EK-RA2L1 デザインパッケージで提供される設計および製造情報を参照し、カスタムハードウェアを開発してください。

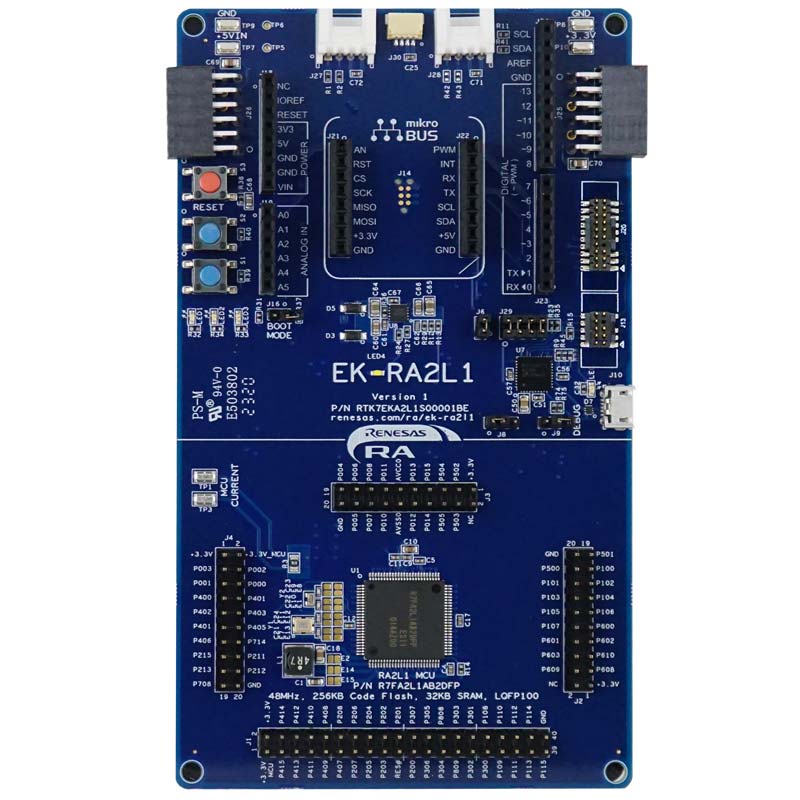

特長
- MCU ネイティブ ピン アクセス
- R7FA2L1AB2DFP MCU
- 48MHz、Arm Cortex®-M23 コア
- 256KB コードフラッシュ、32KB SRAM
- 100ピン、LQFPパッケージ
- Male Headerを介したネイティブ ピン アクセス
- MCU電流測定ポイント
- エコシステムおよびシステム制御アクセス
- 複数の5V入力ソース
- USB (デバッグ)
- 外部電源
- SEGGER J-LinkTM オンボードプログラマ/デバッガ
- デバッグモード
- デバッグ オンボード (SWD) – J-Link
- デバッグ アウト (SWD) – J-Link
- デバッグ イン (ETM、SWD、JTAG) – J-Link、Arm® Keil® ULINKTM、IAR I-jetTM、ルネサスE2/E2 Liteなど
- ユーザ LED とボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示す 白色LED
- デバッグ接続を示すデバッグ LED (黄)
- 2つのユーザ ボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- MikroElektronika™ mikroBUS コネクタ
- SparkFun® Qwiic® コネクタ
- 2つの SeeedGrove® システム (I2C およびアナログ) コネクタ
- 2つの Digilent Pmod™ (SPI および UART) コネクタ
- Arduino™ (Uno R3) コネクタ
- MCU ブート構成用ジャンパ
- 複数の5V入力ソース

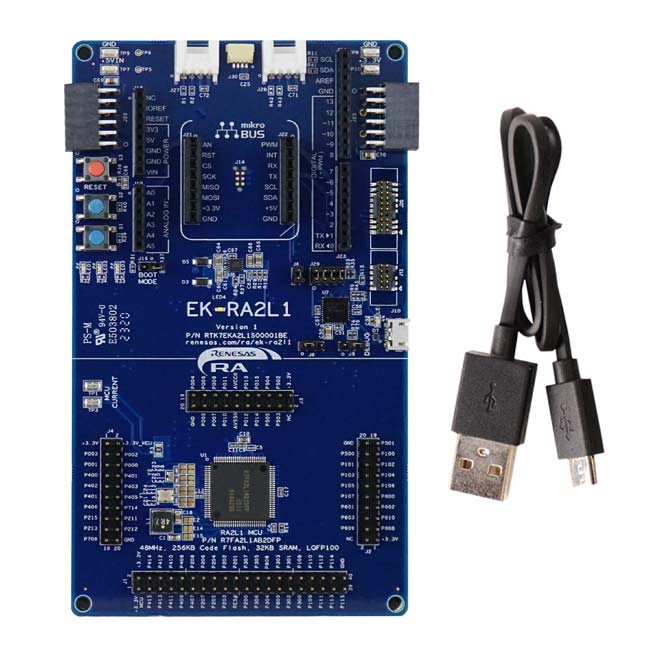

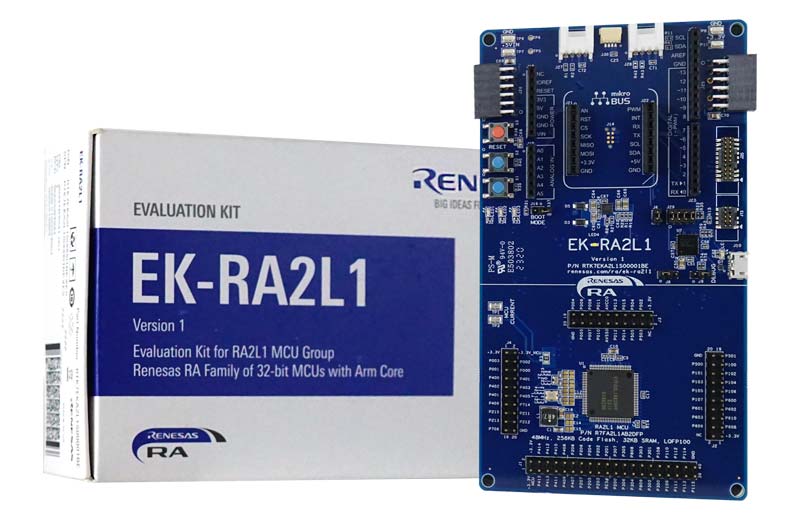

- キット同梱品：EK-RA2L1 ボード、Micro USB デバイス ケーブル (Type-A オス～Micro-B オス)
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| クイックコネクトプラットフォーム QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
|
Software and Hardware Development Tools | ルネサス |
4件
|
||
サンプルコード
関連ボード＆キット
RA2E1 MCUグループ評価キット
EK-RA2E1 評価キットを使用すると、RA2E1 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2E1ボードの豊富な機能と...
RA2A1 MCUグループ評価キット
EK-RA2A1 評価キットを使用すると、RA2A1 MCUグループの機能を容易に 評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます...
RA2E2 MCUグループ評価キット
EK-RA2E2 評価キットを使用すると、RA2E2 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2E2ボードの豊富な機能と...
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
RA2 Series Kits for Renesas Advanced (RA) Microcontrollers
Kickstart IoT and embedded systems development using Renesas EK-RA2E1 and EK-RA2L1, Evaluation Kits for RA2E1 and RA2L1 MCU Groups. Familiarize yourself with the kit architecture, key features, quick start example project and many useful resources to begin innovating quickly.
Video List
ニュース＆ブログ
| Develop Faster Using Example Projects for RA MCU Innovation Kits for IoT | ブログ | 2021年12月3日 |
| Quickly Programming RA MCU Innovation Kits for IoT | ブログ | 2021年12月3日 |
| Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications | ブログ | 2021年11月15日 |
| Beginning to Innovate Has Never Been Easier | ブログ | 2021年11月11日 |
認証
EK-RA2L1 キットは以下の認証/規格を満たしています。 免責事項、注意事項、認証の詳細については EK-RA2L1 ユーザーズマニュアルをご参照ください。
EMC/EMI 規格
- FCC Notice (Class A) – Part 15
- カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
- CE Class A (EMC Directive 2004/108/EEC)
- 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
- オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
環境対応、廃棄物、リサイクル、廃棄基準
- 欧州 RoHS
- 中国 SJ/T 113642014、10年間の環境保護使用期限
安全規格
- UL 94V-0
