EK-RA2E2 評価キットを使用すると、RA2E2 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。EK-RA2E2ボードの豊富な機能と、定評あるエコシステムアドオンを選択いただくことで、お客様のアイデアを実現へと導きます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA2E2 ボードには、クイックスタート サンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています（ソースコードは、EK-RA2E2 Example Project Bundleをご参照ください。）
- 5V電源に接続されたMicro USB デバイス ケーブルを使用して、USB デバッグ ポート (J10) を介してEK-RA2E2 ボードの電源を入れます。 白色の電源 LED が点灯します。
- クイックスタート サンプルプロジェクトを実行すると、青いユーザ LED が点滅し始めます。
- クイックスタート サンプルプロジェクトの追加機能については、EK-RA2E2 クイックスタートガイドを参照してください。
組込みアプリケーションを開発する
- クイックスタート サンプルプロジェクトを変更する – クイックスタート サンプルプロジェクトのインポート、変更、およびビルドの手順については、EK-RA2E2 クイックスタートガイドを参照してください。
- 他のサンプルプロジェクトの1つから始める – RA2E2 MCU グループのさまざまな周辺機能を確認するには、あらかじめ多数用意されているEK-RA2E2 Example Project Bundleのサンプルプロジェクトから選択します。これらのサンプルプロジェクトは、カスタムアプリケーションを開発する際の出発点としてお役立て下さい。
カスタムハードウェアを構築する
- 使えるプロトタイプの構築を始める - EK-RA2E2 ボードを利用し、多くの定評あるエコシステムアドオンを選択してください。
- カスタムハードウェアを構築する – EK-RA2E2 デザインパッケージで提供される設計および製造情報を参照し、カスタムハードウェアを開発してください。
特長

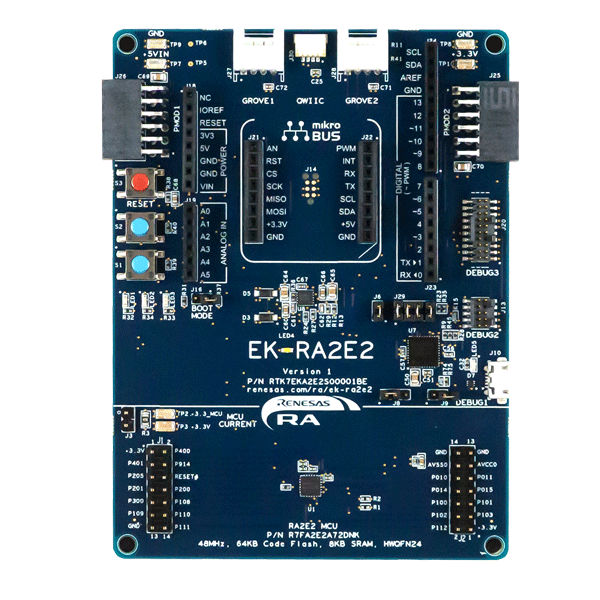

- MCU ネイティブ ピン アクセス
- R7FA2E2A72DNK MCU
- 48MHz、Arm Cortex®-M23 コア
- 64KB コードフラッシュ、8KB SRAM
- 24ピン、HWQFNパッケージ
- Male Headerを介したネイティブ ピン アクセス
- MCU電流測定ポイント
- エコシステムおよびシステム制御アクセス
- 複数の5V入力ソース
- USB (デバッグ)
- 外部電源
- SEGGER J-LinkTM オンボードプログラマ/デバッガ
- デバッグモード
- デバッグ オンボード (SWD) – J-Link
- デバッグ アウト (SWD) – J-Link
- デバッグ イン (ETM、SWD、JTAG) – J-Link、Arm® Keil® ULINKTM、IAR I-jetTM、ルネサスE2/E2 Liteなど
- ユーザ LED とボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示す 白色LED
- デバッグ接続を示すデバッグ LED (黄)
- 2つのユーザ ボタン
- 1つのリセットボタン
- 5つのエコシステム拡張機能
- MikroElektronika™ mikroBUS コネクタ
- SparkFun® Qwiic® コネクタ
- 2つの SeeedGrove® システム (I2C およびアナログ) コネクタ
- 2つの Digilent Pmod™ (SPI および UART) コネクタ
- Arduino™ (Uno R3) コネクタ
- MCU ブート構成用ジャンパ
- 複数の5V入力ソース

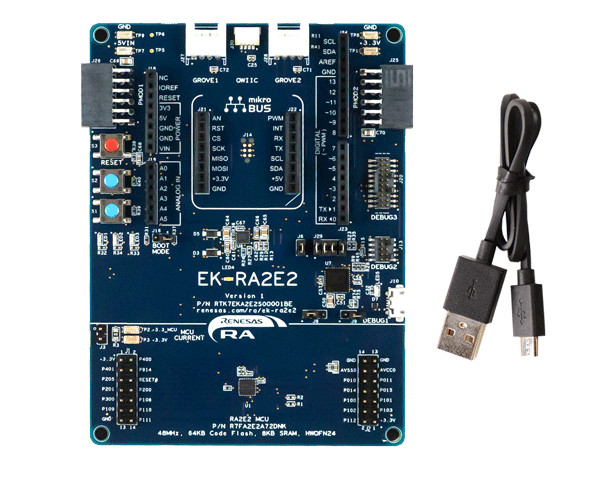

- キット同梱品：EK-RA2E2 ボード、Micro USB デバイス ケーブル (Type-A オス～Micro-B オス)
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| クイックコネクトプラットフォーム QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
|
Software and Hardware Development Tools | ルネサス |
4件
|
||
