概要
説明

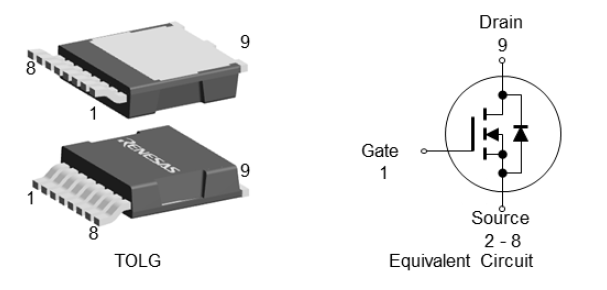

RenesasのTOLG技術は、TOLLのフットプリントに対応する超小型のガルウィングリード設計を特徴としており、
優れた熱性能、および基板実装上耐温度サイクル性能を提供します。
Renesasの新しいスプリットゲートプロセスは、低RDS(on)および高出力・高周波アプリケーションに適したスイッチング能力を提供します。
特長
- スタンダートレベルゲート駆動電圧: VGS(th) = 2.0～4.0V
- 超低オン抵抗 : RDS(on) = 1.5mΩ Max
- 低入力容量
- 低熱抵抗
- AEC-Q101 準拠
- PPAP 対応可能
- Pbフリー: RoHS 指令適合
- モイスチャーレベル1 (IPC/JEDEC J-STD-020)
製品比較
アプリケーション
- 車載: 小型トラクション(2輪,3輪車両), 48V負荷,オンボード充電ステーション,LDC, 他
- 産業/インフラ: μインバーター, パワーツール, DC-DCコンバータ, 他
ドキュメント
ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| データシート | PDF 367 KB | |
| ガイド | PDF 2.76 MB | |
| ガイド | PDF 796 KB | |
| アプリケーションノート | PDF 722 KB | |
| アプリケーションノート | PDF 5.44 MB | |
| アプリケーションノート | PDF 2.65 MB English | |
| アプリケーションノート | PDF 633 KB English | |
| ガイド | PDF 596 KB | |
8件
|
||
設計・開発
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
| TOLG | 1 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
100V MOSFETs in TOLL/TOLG for High Current Switching Applications
Renesas 100V MOSFETs with Split Gate Technology deliver industry-leading on-resistance performance while helping to reduce overall system costs.
To learn more, visit the pages for RBA300N10EANS-3UA02 and RBA300N10EHPF-5UA02.
Video List
ニュース＆ブログ
| 新プロセス構造を採用したMOSFETの第一弾、100V耐圧製品を発売 | ニュース | 2025年1月9日 |
