概要
説明

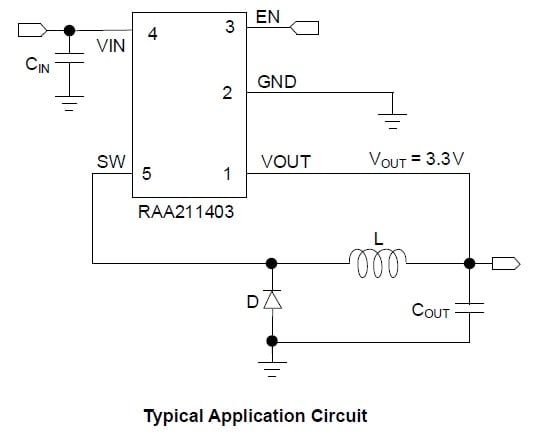

RAA211403は、7V～40Vの広い入力電圧範囲と、3.3V固定出力で最大300mAの出力電流を持つ、小型で使いやすい超低静止電流（IQ）降圧レギュレータです。
このデバイスは、VIN UVLO、VOUT OVP、過電流保護、過熱保護などの包括的な保護機能を備えており、TSOT23-5パッケージで提供されます。
デバイスはTSOT23-5パッケージで提供されます。
特長
- 7V～40Vの入力電圧範囲
- 最大300mAの出力電流
- IQ = 4μA（40V、無負荷、スイッチング動作時）
- IQ = 2.5μA（40V、無負荷、スイッチング停止時）
- 3.3V固定出力電圧
- 最小オンタイム75ns
- 可変周波数動作、外部インダクタで周波数をプログラム（4.7μH～15μH）
- プリバイアス、一律でスムーズな起動動作
- 保護：過電流（OC）制限、入力低電圧ロックアウト（UVLO）、過熱保護（OTP）、出力過電圧保護（OVP）
- 正確なEN閾値

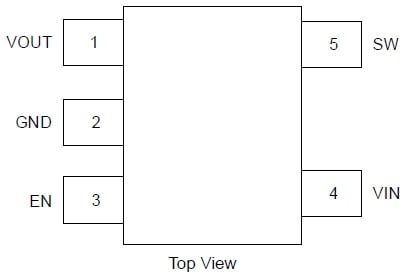

- パッケージ：TSOT23-5（2.9mm x 1.63mm）
製品比較
アプリケーション
- 汎用電源またはLDOの代替
- 産業用電源
- 組み込みシステムおよびI/O電源
- 電動自転車、電動工具
- 家庭用/産業用オートメーション
