GreenPAK™ SLG47528開発キット(ソケットアダプタ付き)
SLG47528V-SKTは、 SLG4DVKADV GreenPAK Advanced Development Board または SLG4DVKLITE GreenPAK Lite Development Boardで使用するためのソケットアダプタキットです。 SLG47528V-SKTキットには...
概要
説明

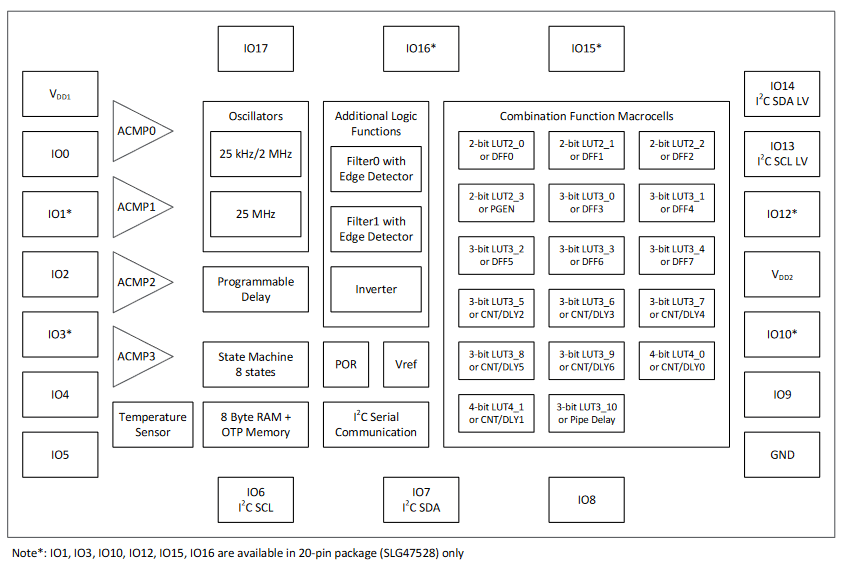

SLG47528 GreenPAKプログラマブル・ミックスド・シグナル・マトリクスは、一般的に使用されるミックスド・シグナル機能用の小型で低消費電力のコンポーネントを提供します。 ユーザーは、ワンタイムプログラマブル(OTP)不揮発性メモリ(NVM)をプログラミングして、相互接続ロジック、IOピン、およびSLG47528のマクロセルを構成することにより、回路設計を実現します。 この汎用性の高いデバイスにより、様々なミックスド・シグナル機能を非常に小さく、低消費電力の単一集積回路内で設計することができます。
特長
- 4つのアナログ・コンパレータ(ACMP)
- 2つの電圧リファレンス(VREF)
- 19個の複合機能マクロセル
- 3つの選択可能なDFF/LATCHまたは2ビットLUT
- 1つの選択可能な連続DFF/LATCHまたは3ビットLUT
- 4つの選択可能なDFF/LATCHまたは3ビットLUT
- 1つの選択可能なパイプ遅延または3ビットLUT
- 1つの選択可能なプログラマブル・ファンクション・ジェネレータまたは2ビットLUT
- 5 つの 8 ビット遅延/カウンタまたは 3 ビット LUT
- 2 つの 16 ビット遅延/カウンタまたは 4 ビット LUT
- エッジ検出機能付き2つのデグリッチフィルタ
- ステートマシン
- 8ステート
- 状態遷移からの柔軟な入力ロジック
- シリアル通信
- I2Cプロトコル準拠
- パイプディレイ – 16ステージ/3出力(コンビネーション機能マクロセルの一部)
- プログラマブルな遅延
- 追加ロジック機能
- インバーター 1個
- 2つのオシレーター(OSC)
- 設定可能な25kHz/2MHz
- 25MHz RC発振器
- パワーオンリセット(POR)
- 8バイトRAM + OTPユーザーメモリ
- I2Cを介して読み取りおよび書き込み可能なRAMメモリスペース
- OTP から転送されたユーザ定義の初期値
- 読み出し保護 (read lock)
- 広動作電源電圧範囲
- 1.71V〜5.5VのVDD1
- 0.95V〜1.98VのVDD2 (VDD2 ≤VDD1)
- 動作温度範囲：-40 ℃～85 ℃
- RoHS対応／ハロゲンフリー
- パッケージ:20ピンSTQFN:2.0mm x 3.0mm x 0.55mm、0.4mmピッチ
製品比較
アプリケーション
アプリケーション
- パソコンとサーバ
- PC周辺機器
- コンシューマ製品
- データ通信機器
- ハンドヘルドおよびポータブル電子機器
