ISL73847SLH

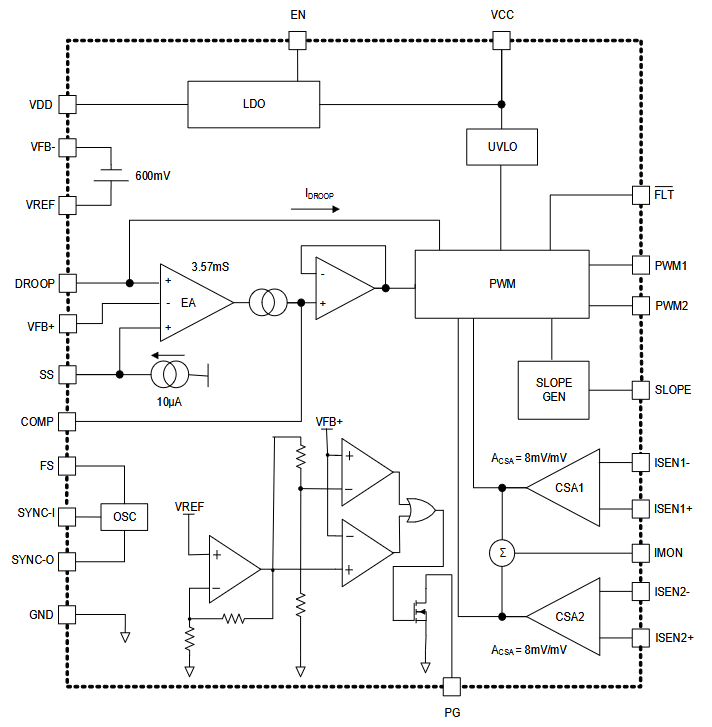

概要

ISL73847SLHは、単相または二相コントローラとして動作する同期整流降圧コントローラです。 ISL71441SLH(ハーフブリッジGaN FETドライバ)と連携して、商用宇宙アプリケーション向けのポイントオブロード電圧レールを生成します。

このデバイスは、4.5V〜19Vの入力電圧範囲で、1本の抵抗がついており、プログラム可能な250kHz〜1.5MHzPWM出力スイッチング周波数を備えています。出力は600mV以上での電圧を安定化し、オフ時間と選択したスイッチング周波数の上限で制限されます。

入力電圧範囲が広いため、大電流FPGAコアやその他汎用電源ソリューションに適した電源オプションになります。 ISL73847SLHは電流モード変調を使用しているため、ループ補償が簡素化され、優れた電源除去比が得られます。さらに、出力はリモートで検出され、負荷条件時の電圧降下を補います。これらの機能を組み合わせることで、最小限の部品で高電流密度を達成できる堅牢な電源ソリューションが実現します。

また、ISL73847SLHはトライレベル出力を備えており、ミッドスケール電圧を駆動してパワーステージがHi-Z状態になるように信号を送り、障害に対する優れた保護を行います。

ISL73847SLHは、-55°Cから+125°Cまでの軍用温度範囲で動作し、24 Ld WSOICプラスチックパッケージで入手可能です。

ルネサスの耐放射線性QML-P相当スクリーニングおよびQCIフロー(R34TB0005EU)に適合
- すべてのスクリーニングとQCIはMIL-PRF-38535L Class-Pに準拠しています
広い動作電圧範囲:
- 入力:4.5V〜19V
- 出力:0.6V〜VPWR_STAGE×(TSW-120ns)/TSW)
プログラマブルPWM出力スイッチング周波数
- 250kHz〜1.5MHz
オプションのドループレギュレーション
電流モード制御
- 優れた電源除去性能
- 簡素化された制御方式
出力差動リモートセンシング
プログラマブルソフトスタート
制御を有効にする
電源良好インジケータ
TID rad hard assurance (RHA) ウェーハバイウェーハ試験
- LDR (0.01rad(Si)/s): 75krad(Si)
SEE特性評価
- V_DD = 25Vおよび86MeV•cm2/mgでDSEEなし
- SEFIの

FPGAおよびDSP電源レール用の大電流DC/DCポイントオブロード(POL)
5Vまたは12V入力からサブ1V出力へのPOLレギュレーション
ISL71441SLH GaN FETドライバと組み合わせて、完全なDC/DCソリューションを実現

ドキュメント


分類	タイトル	日時
データシート	ISL73847SLH Datasheet PDF 2.07 MB	2025年1月16日
レポート	ISL73847SLH LDR Total Dose Test Report PDF 1.04 MB	2025年1月13日
レポート	ISL73847SLH SEE Test Report PDF 1.49 MB	2024年12月16日
カタログ	Intersil Space Products Brochure PDF 5.02 MB	2024年6月13日
Materials Composition Declaration	IPC 1752 - ISL73847SLHMBZ PDF 98 KB	2023年11月10日
Materials Composition Declaration	IPC 1752 XML - ISL73847SLHMBZ XML 6 KB	2023年11月10日
技術概要	R34TB0005EU: Renesas Radiation Hardened QML-P Equivalent Screening and QCI Flow PDF 403 KB	2023年6月15日
レポート	ISL73847SEH SEE Test Report PDF 840 KB	2022年11月4日
ホワイトペーパー	Wafer by Wafer Low Dose Rate Acceptance White Paper PDF 533 KB	2011年8月24日
9件

設計・開発

ソフトウェアダウンロード


分類	タイトル	日時
ソフトウェア／ツール－その他	ISL73847x Design Tool XLSX 308 KB	2024年4月4日
ソフトウェア／ツール－その他	ISL73847x Power Loss and Efficiency Estimator XLSX 742 KB	2024年3月12日
2件

ISL73847MDEMO1Z

Demonstration

詳しくはこちら

Radiation Tolerant Compact Dual Phase 12V to 1V, 50A Capable Power Supply Demonstration Board

The ISL73847MDEMO1Z demonstration board demonstrates the performance of the ISL73847M dual-phase buck controller. The board is optimized for a 4.5V to 15V input...

主要ドキュメント:

ISL73847MDEMO1Z Demonstration Board Manual

ISL73847MDEMO2Z

Demonstration

詳しくはこちら

Radiation Tolerant Compact Single Phase 12V to 1V, 25A Capable Power Supply Demonstration Board

The ISL73847MDEMO2Z demonstration board demonstrates the performance of the ISL73847M dual-phase buck controller in single-phase mode. The board is optimized for a 4.5V...

主要ドキュメント:

ISL73847MDEMO2Z Evaluation Board Manual

ISLVERSALDEMO2Z

Demonstration

詳しくはこちら

Power Management Reference Design for AMD Versal XQRVC1902

The ISLVERSALDEMO2Z demo board provides the power management for the AMD Xilinx Space Grade Versal ACAP AI Core VC1902 using Renesas' Radiation Hardened Power...

主要ドキュメント:

ISLVERSALDEMO2Z Demonstration Board Manual
