RA6M3 MCUグループ評価キット
EK-RA6M3 評価キットを使用すると、RA6M3 MCU グループの機能をシームレスに評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。
概要
説明
EK-RA6M4 評価キットを使用すると、RA6M4 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート サンプルプロジェクトを実行する
- EK-RA6M4ボードには、クイックスタート サンプルプロジェクトがあらかじめフラッシュメモリに書き込まれています。（ソースコードはEK-RA6M4 Example Project Bundle (ZIP)をご参照ください）
- 5V電源に接続されたMicro USB デバイス ケーブルを使用して、デバッグ USB ポート (J10) を介してEK-RA6M4 ボードの電源を入れます。白色の電源 LED が点灯します。
- クイックスタート サンプルプロジェクトを実行すると、青のユーザ LED が点滅し始めます。
- クイックスタート サンプルプロジェクトの追加機能については、EK-RA6M4 クイックスタートガイド (PDF | English, 日本語) を参照してください。
組込みアプリケーションを開発する
- クイックスタート サンプルプロジェクトを変更する – クイックスタート サンプルプロジェクトのインポート、変更、およびビルドの手順については、EK-RA6M4 クイックスタートガイドを参照してください。
- 他のサンプルプロジェクトの1つから始める – RA6M4 MCU グループのさまざまな周辺機能について見るには、あらかじめ多数用意されているEK-RA6M4 Example Project Bundleのサンプルプロジェクトから選択します。これらのサンプルプロジェクトは、カスタムアプリケーションを開発する際の出発点としてお役立て下さい。
カスタムハードウェアを構築する
- li>使えるプロトタイプの構築を始める - EK-RA6M4 ボードを利用し、多くの定評あるエコシステム アドオンを選択してください。
- カスタムハードウェアを構築する – EK-RA6M4 v1 - Design Package (ZIP | English, 日本語)で提供される設計および製造情報を参照し、カスタムハードウェアを開発してください。

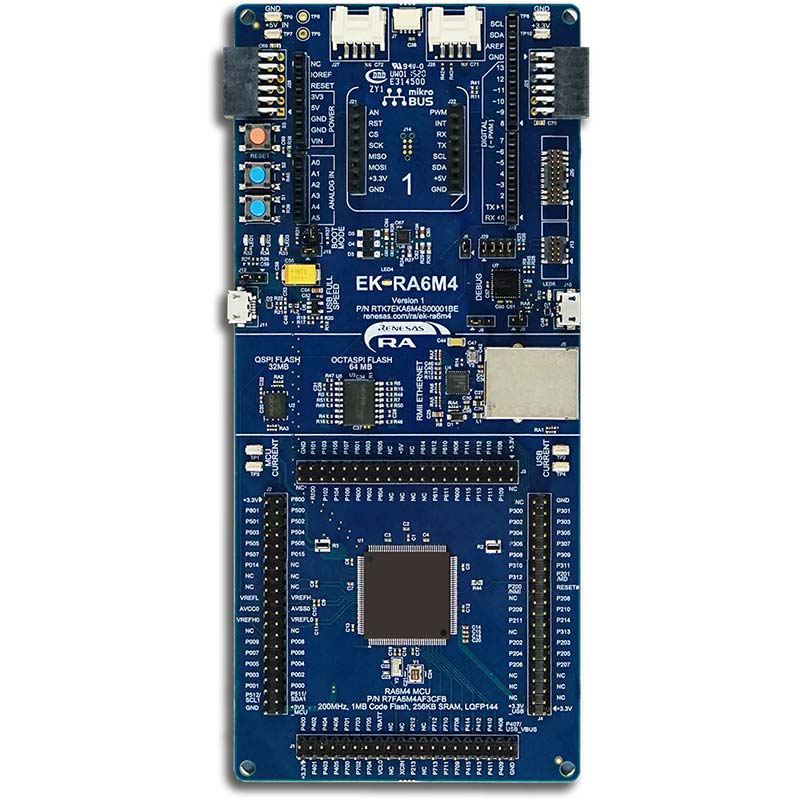

特長
- エコシステムおよびシステム制御アクセス
- USB Full Speed ホストおよびデバイス
- 複数の5V入力ソース
- USB (デバッグ、Full Speed、High Speed)
- 外部電源
- SEGGER J-LinkTM オンボードプログラマ/デバッガ
- デバッグモード
- デバッグ オンボード (SWD) – J-Link
- デバッグ アウト (SWD) – J-Link
- デバッグ イン (ETM、SWD、JTAG) – J-Link、Arm® Keil® ULINKTM、IAR I-jetTM、ルネサスE2/E2 Liteなど
- ユーザ LED とボタン
- 3つのユーザ LED (赤、青、緑)
- 電源入力を示す白色LED
- デバッグ接続を示すデバッグ LED (黄)
- 2つのユーザ ボタン
- 1つのリセットボタン
- 4つのエコシステム拡張機能
- MikroElektronikaTM mikroBUS コネクタ
- SparkFun® Qwiic® コネクタ
- 2つの SeeedGrove® システム (I2C) コネクタ
- 2つの Digilent PmodTM (SPI および UART) コネクタ
- ArduinoTM (Uno R3) connector
- MCU ブート構成ジャンパ
- 固有機能へのアクセス
- Ethernet（RMII および PHY）
- 64MB 外部 Octo-SPI フラッシュ
- 32MB 外部 Quad-SPI フラッシュ
- MCU ネイティブ ピン アクセス
- R7FA6M4AF3CFB MCU
- 200MHz, Arm Cortex®-M33 コア
- 1MBフラッシュメモリ、256kB SRAM
- 144ピン、LQFPパッケージ
- 4x 40ピンmale headerを介したネイティブ ピン アクセス
- MCU および USB電流測定ポイント

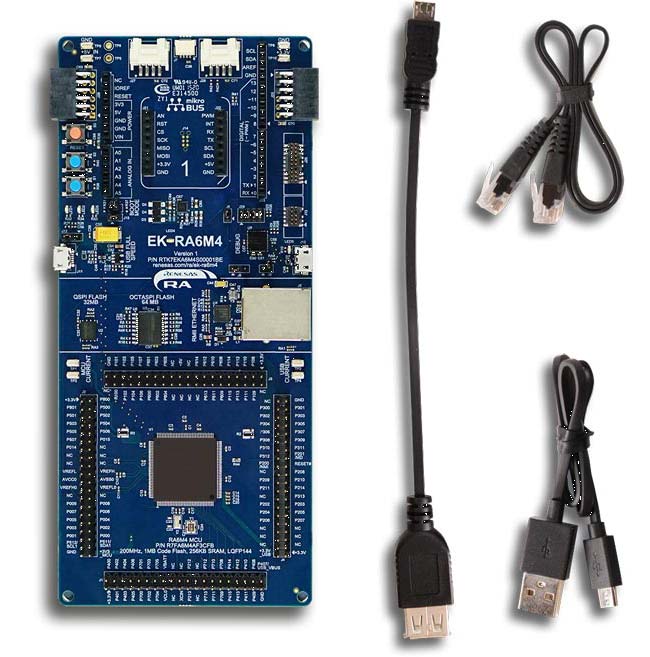

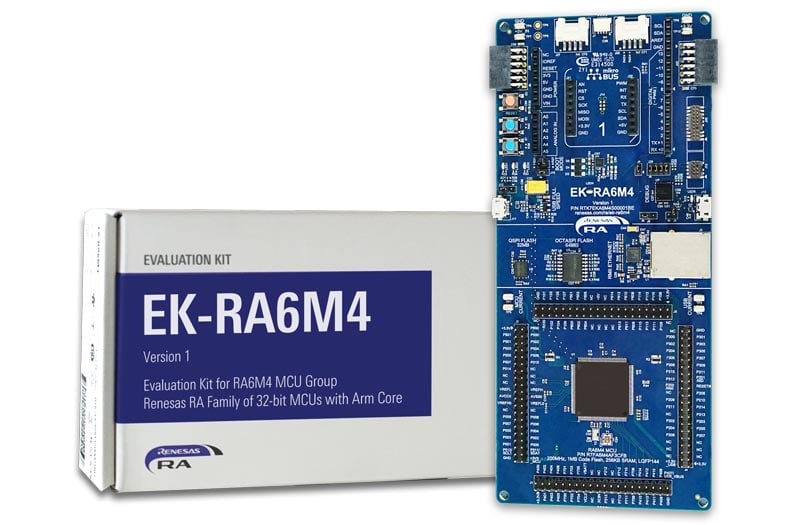

- キット同梱品：EK-RA6M4 ボード、Micro USB デバイス ケーブル (Type-A オス～Micro-B オス)、Micro USB ホスト ケーブル (Type-A オス～Micro-B オス)、Ethernet パッチ ケーブル
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| SEGGER™ J-Link™ Software and Documentation Package Software utilities, firmware updates, and supporting documentation for the J-Link on-board programmer and debugger on the RA MCU kits.
|
Software Package | SEGGER |
| クイックコネクトプラットフォーム QuickConnectプラットフォームは、互換性のあるハードウェアとソフトウェアのビルディングブロックを提供することで、迅速なプロトタイピングを可能にします。
|
Software and Hardware Development Tools | ルネサス |
4件
|
||
サンプルコード
関連ボード＆キット
RA6M5 MCUグループ評価キット
EK-RA6M5 評価キットを使用すると、RA6M5 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP)と様々なIDEを使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート...
RA6M2 MCUグループ評価キット
EK-RA6M2 評価キットを使用すると、RA6M2 MCU グループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート...
RA6M1 MCUグループ評価キット
EK-RA6M1 評価キットを使用すると、RA6M1 MCUグループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます。
はじめに
クイックスタート...
IoTターゲットSPIカメラ – ArduCam Mega
QCIoT-Arducam-Megaは、ArduCam Mega SPIカメラをルネサスのEK-RA6M4 200MHz Arm® Cortex-M33® TrustZone® マイクロコントローラ評価ボードに適合させたものです。 このカメラソリューションにより...
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
PMOD MEMS Sensor Board
The QCIoT-ICM42688P PMOD board is a MEMS sensor Breakout board that consists of TDK's ICM-42688-P IMU and can be connected to any Renesas MCU board available on the...
Processing table
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
EK-RA6M4 Kit for Renesas Advanced (RA) Microcontrollers
Kickstart IoT and embedded systems development using Renesas EK-RA6M4, Evaluation Kit for RA6M4 MCU Group. Familiarize yourself with the kit architecture, key features, quick start example project, and many useful resources to begin innovating quickly.
Video List
ニュース＆ブログ
| Renesas RA6 Series Innovation Kits for Connected IoT Applications | ブログ | 2022年4月5日 |
| Quickly Programming RA MCU Innovation Kits for IoT | ブログ | 2021年12月3日 |
| Accelerate Debugging Using RA MCU Innovation Kits for IoT Applications | ブログ | 2021年11月15日 |
| Beginning to Innovate Has Never Been Easier | ブログ | 2021年11月11日 |
認証
EK-RA6M4 キットは以下の認証/規格を満たしています。免責事項、注意事項、認証の詳細については EK-RA6M4 ユーザーズマニュアルを参照してください。
EMC/EMI 規格
- FCC 通知 (Class A) – Part 15
- カナダ イノベーション・科学経済開発省 ICES-003 準拠: CAN ICES-3 (A)/NMB-3(A)
- CE Class A (EMC 指令 2004/108/EEC)
- 台湾 CNS 規格 13438、C6357 準拠、Class A 限定
- オーストラリア/ニュージーランド AS/NZS CISPR 32:2015、Class A
環境対応、廃棄物、リサイクル、廃棄基準
- 欧州 RoHS
- 中国 SJ/T 113642014、10年間の環境保護使用期限
安全規格
- UL 94V-0
