概要

RX140搭載静電容量タッチ評価システム、ルネサスが提供するタッチキー・ソリューションを容易に評価することができるキットです。

キットに含まれるボードやソフトウェアを用いて、キット購入後すぐに評価を始めることができます。以下のような目的に最適です。

製品構成

  • RX140搭載CPUボード
  • タッチアプリケーションボード
    • 自己容量方式評価ボード 　静電タッチキーの基本となるスイッチ、スライダー、ホイールを搭載

関連情報

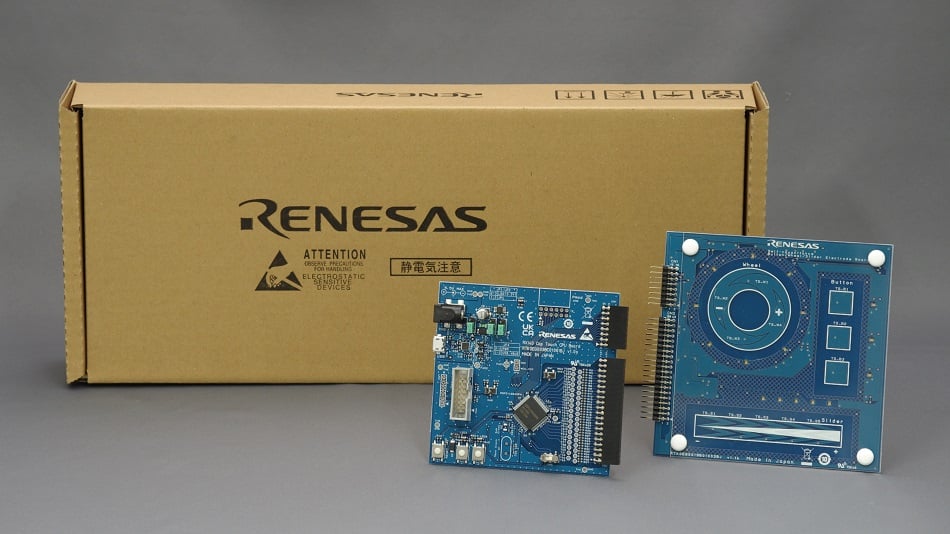

Capacitive Touch Evaluation System for RX140
RX140 Cap Touch CPU Board
Self-capacitance Button/Wheel/Slider Electrode Board
Capacitive Touch Evaluation System for RX140
RX140 Cap Touch CPU Board
Self-capacitance Button/Wheel/Slider Electrode Board
  • 各種タッチキー（ボタン、スライダー、ホイール）機能の評価に
  • お客様製品の簡易試作用に
  • お客様がボードやソフトウェアを設計される際のリファレンスとして
  • QE for Capacitive Touchを使用することで簡単に感度調整が可能
    • GUIで初心者でもタッチインタフェースの開発を簡単に
    • 直感インターフェースで簡単操作
    • 自動調整済みのソースコードを出力
  • RX140 MCU (R5F51406ADFN) 搭載
  • 静電容量式タッチセンサ（CTSU2SL）端子36チャネル使用可能
  • IEC 61000-4-3 and IEC 61000-4-6 Level 3に適合

ドキュメント

設計・開発

ソフトウェア／ツール
静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch
マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™]
ダウンロード
QEとFITを使用した静電容量タッチアプリケーションの開発 Rev.3.00静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00【リビジョンアップ】ソリューション・ツールキット 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch V3.2.0静電容量センサマイコン 静電容量タッチ ノイズイミュニティガイド静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム
静電容量センサマイコン 静電容量センサユニット ソフトウエアフィルタ サンプルプログラム静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド【リビジョンアップ】ソリューション・ツールキット 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch V3.3.0静電容量センサマイコン 静電容量タッチ導入ガイド【リビジョンアップ】 ソリューション・ツールキット 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch V3.5.0【バージョンアップ】 ソリューション・ツールキット 静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch V4.0.0
 Solution Toolkit ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
RXファミリ用C/C++コンパイラパッケージ [CC-RX]
RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]
 Compiler/Assembler ルネサス
4件

ソフトウェアダウンロード
分類 タイトル 日時
Board Description File
Capacitive Touch Evaluation System for RX140 Board Description File
ZIP 1 KB
1件
Capacitive Sensor Application Design Configuration

CAP-SENSOR-REF

Demonstration
詳しくはこちら

静電容量センサ応用デモキット

水位計測デモキット

ルネサス静電容量タッチキーソリューションを応用した1チャネルの自己容量電極と1チャネルのシールド電極で水位計測を行うデモキットです。電極と液体タンクを導体でGNDシールドする必要がありますが、自己容量電極1チャネルでリニアな値を計測することができます...

主要ドキュメント:
RXファミリ 静電容量方式 水位計測デモセット サンプルソフトウェア Rev.1.00
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
ラボをクラウド上で起動
Touchless Button Reference Design Configuration

TOUCHLESS-BUTTON-REF

Evaluation
詳しくはこちら

タッチレスボタン・リファレンスデザイン

タッチレスなボタンのリファレンスデザインは、ルネサスの静電容量式タッチソリューションを使用して物理的な接触なしに指と手のアプローチを検出することができます。自己容量で電極が指の近接を検知し、LEDを点灯します。ルネサス製の各静電容量タッチCPUボードを対応可能。

詳細については: タッチレスボタン...
