概要

RX634グループは3.3V動作だけでなく5V動作にも対応し、最大54MHzで動作可能な製品です。 メモリ展開は内蔵ROM：2MB／1.5MB／1MB, 内蔵RAM：128KBとなります。また32KBのデータフラッシュも内蔵しています。ピン数展開は144ピンのみです。 RX634はRX630グループからCAN, USB, RTC等を取り除き、代わりにデジタル家電に必要なHDMI‐CEC機能及びリモコン信号受信機能を内蔵しています。 RX634内蔵のHDMI-CECはソフトウェアHDMI-CECより高速な応答が可能で、マルチメディアデバイスに最適です。また産業用モータに必要な MTU2, 3ch同時ホールド可能な12ビットA/Dコンバータも搭載し、産業用モータを駆動させることも可能です。

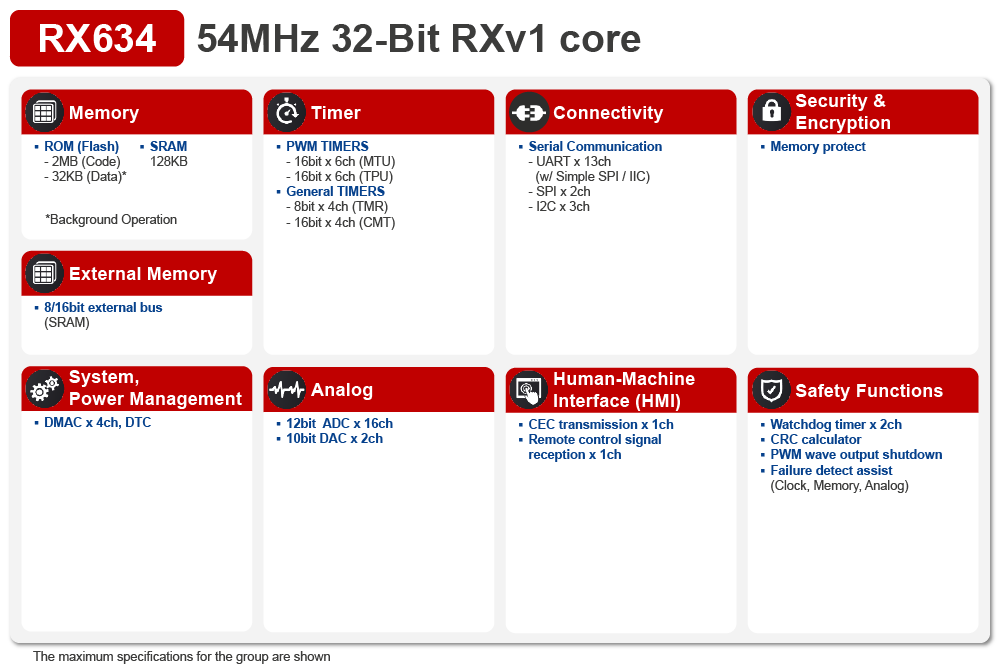

RX634 Block Diagram

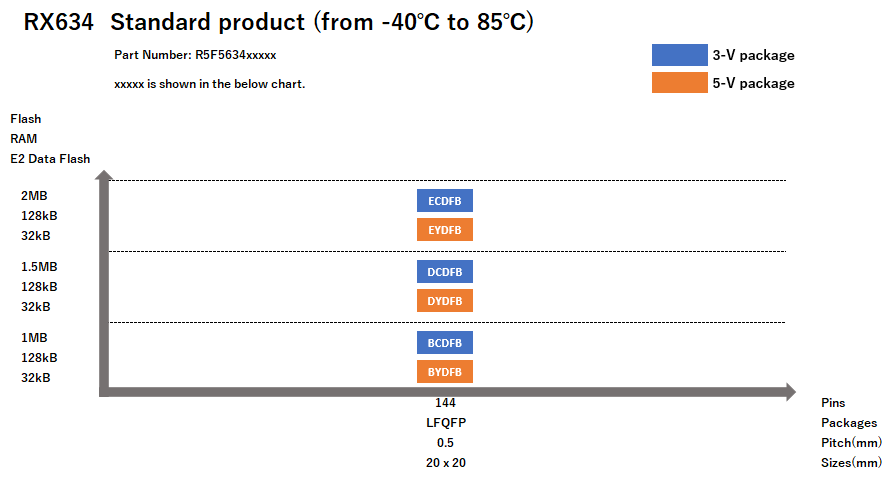

Pin-Memory Diagram of RX634 standard products
RX634 Block Diagram
Pin-Memory Diagram of RX634 standard products
  • CPU: RX core, Max. 54MHz
  • Voltage: 2.7V to 5.5V
  • Package: 144-pin LFQFP
  • Memory: SRAM Max. 128KB, Program Flash Max. 2MB
  • PWM: PWM Output x 32, 3-phase PWM Output Function
  • Analog function: 12-bit A/D Converter (ch) x 16, 10-bit D/A Converter (ch) x 2
  • On-chip Oscillator Freq. (MHz): Low Speed Oscillator 125 kHz
  • Others: PLL, Power-On Reset, Low Voltage Detection

アプリケーション

  • 産業
  • OA
  • 民生

ドキュメント

設計・開発

ソフトウェア／ツール
RXファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RXファミリ用 FATファイルシステム
ダウンロード
RXファミリ オープンソースFATファイルシステム M3S-TFAT-Tinyモジュール Firmware Integration Technology Rev.4.12RXファミリ M3S-TFAT-Tinyメモリドライバインタフェースモジュール Firmware Integration Technology Rev.2.50RX Family M3S-TFAT-Tiny Memory Driver Interface Module Using Firmware Integration Technology Rev.2.50 - Sample CodeRX Family Open Source FAT File System M3S-TFAT-Tiny Module Using Firmware Integration Technology Rev.4.12 - Sample Code
 File System ルネサス
RXファミリ用リアルタイムOS [RI600PX]
μITRON4.0/PX保護機能拡張に準拠したRXファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RXファミリ用リアルタイムOS [RI600V4]
μITRON4.0仕様準拠 RXファミリ用リアルタイムOS [対応IDE: 統合開発環境e2 studio, CS+]
 ITRON OS ルネサス
RXファミリ用 TCP/IPプロトコルスタック [M3S-T4-Tiny]
RXファミリ用超小型TCP/IPプロトコルスタック [高速版]
Protocol Stack ルネサス
RXファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RXファミリ用 音声再生システム
Sound / Voice ルネサス
RXファミリ用C/C++コンパイラパッケージ [CC-RX]
RXファミリ用C/C++コンパイラパッケージ。[対応する統合開発環境: CS+, e² studio, High-performance Embedded Workshop]
ダウンロード
RXファミリ用C/C++コンパイラパッケージ(CC-RX)プログラミング・テクニック編 Rev.1.00RXコンパイラ アプリケーションノート: 2-コンパイラ活用ガイド: 拡張機能編 Rev.1.00
 Compiler/Assembler ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]
 Emulator ルネサス
E20エミュレータ [R0E000200KCT00]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。RX600,RX700シリーズ向け高機能デバッグ対応版。RX600,RX700以外のマイコンではE2エミュレータLite相当のデバッグ機能を提供。 [Suppor MCU/MPU: RX, RL78, RH850, V850, 78K0R, 78K0, R8C]
ダウンロード
E1, E20セルフチェックプログラム V.1.01.00
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
統合開発環境 e² studio RXファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
Renesas IAR Embedded Workbench Device-Support-Packages
Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
 IDE and Coding Tool ルネサス
8件 追加表示
14件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
E1, E20セルフチェックプログラム V.1.01.00
ログインしてダウンロード ZIP 1.22 MB 英語
ソフトウェア／ツール－評価版ソフトウェア
【無償評価版】フラッシュ開発ツールキット V.4.09 Release 03
ログインしてダウンロード ZIP 37.74 MB 英語
2件

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    CPU
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    Lead Count (#)
    Pkg. Type
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    I/O Ports
    Ethernet
    USB
    UART (#)
    SPI (#)
    I2C (#)
    CAN (ch)
    DMA
    Timer
    ADC
    24-Bit Sigma-Delta A/D Converter (ch)
    DAC
    Human Machine Interface
    RTC
    Watchdog Timer (ch)
    LVD or PVD
    Pkg. Dimensions (mm)
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R5F5634DYDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1536 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634ECDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 2048 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634BCDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1024 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634BYDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1024 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634DCDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1536 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634EYDFB#30
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 2048 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray 3
    R5F5634DYDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1536 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 11.5
    R5F5634ECDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 2048 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 12.03
    R5F5634BCDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1024 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 10.61
    R5F5634BYDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1024 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 10.79
    R5F5634DCDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 1536 32 128 144 LFQFP 2.7 - 3.6 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch Remote control signal receiver いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 11.31
    R5F5634EYDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A RXv1 2048 32 128 144 LFQFP 4 - 5.5 54 123 No 13 15 16 0 Yes 8-bit x 4-ch, 16-bit x 16-ch 12-bit x 16-ch 0 10-bit x 2-ch いいえ 2 はい 20 x 20 x 1.7 Tray (Full Carton) 3 12.21
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    発振子情報

    以下の発振子メーカサイトからRX634の各製品に適合する発振子とマッチング回路を参照することができます。発振子ならびにマッチングの詳細については、各発振子メーカーへお問い合わせください。

    【メインクロック用発振子】
    京セラ(株)：RX634の発振評価結果はこちら
    (株)村田製作所：リンク先ページの、ICメーカから“Renesas Electronics”を選択し、IC品名に“R5F5634“を入力して検索してください。

    発振子に関する情報は下記アプリケーションノートも用意していますので、併せてご参照ください
    メインクロック回路、サブクロック回路のデザインガイド Rev.1.01 (PDF | English, 日本語)
