GreenPAK SLG46827-A Development Kit with Socket Adapter
The SLG46827AG-SKT includes the SLG4SA20-65x64 socket adapter and 50 SLG46827A samples.
概要
説明
SLG46827-Aは一般的に使用される混合信号機能向けに、小型で低消費電力の部品を提供します。 ユーザーは複数回の不揮発性メモリ（NVM）をプログラミングすることで回路設計を行い、SLG46826のインターコネクトロジック、I/O ピン、マクロセルを設定することができます。 この汎用性の高いデバイスにより、様々な混合信号機能を非常に小さく、低消費電力の単一集積回路内で設計することができます。
特長
- インシステムデバッグ機能
- 開発中のマルチタイムプログラマブルメモリ
- ワイドレンジ電源
- 2.5 V（±5%）～5 V（±10%）VDD
- 1.8 V（±5%）～5 V（±10%）VDD2（VDD2 ≤ VDD）
- RoHS指令準拠／ハロゲンフリー
- AEC-Q100グレード2認定

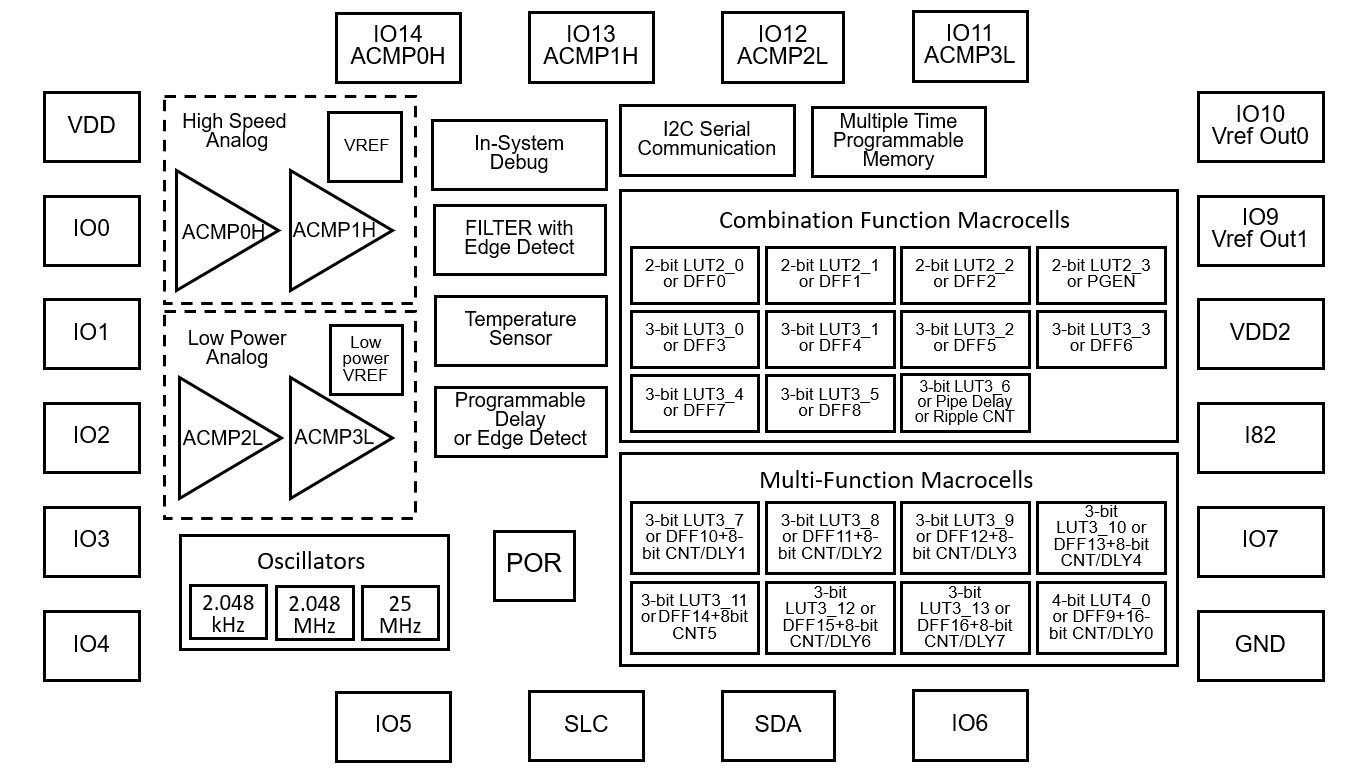

マクロセル概要
- 高速汎用レール・ツー・レール アナログコンパレータ（ACMPxH）x 2
- 低消費電力汎用レール・ツー・レール アナログコンパレータ（ACMPxH）x 2
- 2つの基準電圧（Vref）
- Vref出力 x 2
- 11種類の組み合わせ機能：
- 3つのDFF／ラッチまたは2ビットLUTを選択可能
- 1つのプログラマブルパターンジェネレータまたは2ビットLUTのいずれかを選択可能
- 6つのDFF／ラッチまたは3ビットLUTを選択可能
- パイプ遅延、リップルカウンタ、3ビットLUTのいずれかを選択可能
- 8つの多機能マイクロセル：
- 7つのDFF／ラッチまたは3ビットLUT + 8ビット遅延／カウンタを選択可能
- DFF／ラッチまたは4ビットLUT + 8ビット遅延／カウンタのいずれかを選択可能
- シリアル通信：
- I2Cプロトコルインタフェース
- エッジ検出器出力付きプログラマブルディレイ
- エッジ検出器を用いたデグリッチフィルタ
- オシレータ（OSC）x 3：
- 2.048kHzオシレータ
- 2.048MHzオシレータ
- 25MHzオシレータ
- アナログ温度センサ
- パワーオンリセット（POR）
製品比較
アプリケーション
アプリケーション
- 車載ナビゲーション
- インフォテインメント
- 先進運転支援システム（ADAS）
- 車載用ディスプレイクラスタ
- ボディエレクトロニクス
ドキュメント
= ピックアップ
ログイン後、ご登録が可能となります。
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| データシート | PDF 2.46 MB | |
| カタログ | PDF 4.81 MB 简体中文 | |
| ホワイトペーパー | PDF 393 KB | |
| アプリケーションノート | PDF 1.29 MB | |
| 認証書 | PDF 3.02 MB | |
| マニュアル－開発ツール | PDF 200 KB | |
| デバイスエラッタ | PDF 444 KB | |
| アプリケーションノート | PDF 660 KB | |
8件
|
||
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| Go Configure™ソフトウェアハブ Go Configure Software Hubは、GreenPAK構成可能なミックスド・シグナル・マトリクスやForgeFPGA™デバイスなど、さまざまな製品の開発サポートを提供します。
|
Software Package | ルネサス |
1件
|
||
サンプルコード
ボード＆キット
GreenPAK先行開発ボード
GreenPAK先行開発ボードは、SLG46xxxX-SKT/SLG47xxxV-SKTソケットキットと使用することで、GreenPAKデバイスのプログラミング、エミュレーション、およびテスト機能など全てを提供します。
GreenPAK Designerソフトウェア( Go Configure™ Software...
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
GreenPAK DIP Development Board
The GreenPAK DIP Development Board is perfect for breadboarding and fast prototyping. It works in tandem with the GreenPAK Designer software (built into Go Configure™...
GreenPAK Serial Debugger Board (GSD)
GreenPAK Serial Debugger (GSD) device can be used for programming GreenPAK products with multiple-time Non-Volatile Memory (NVM) or for configuring the interconnect...
GreenPAK Lite開発ボード
GreenPAK Lite開発ボードは、 Go Configure™ソフトウェアハブとペアで動作し、GreenPAKデバイスのプログラミング、エミュレーション、およびテストなど全ての機能を提供します。 ボードの機能は、ルネサスのRX66T MCUによって提供されます。
GreenPAK SLG46827-AG Development Kit with Socket
SLG46827AG-SKT includes SLG4SA20-65x64 socket adapter, 50 SLG46827-AG samples.
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
本デバイスは、ルネサス事業所でのプログラム書き込みが可能です。カスタムプログラムユーティリティをお試しください。
