概要
説明

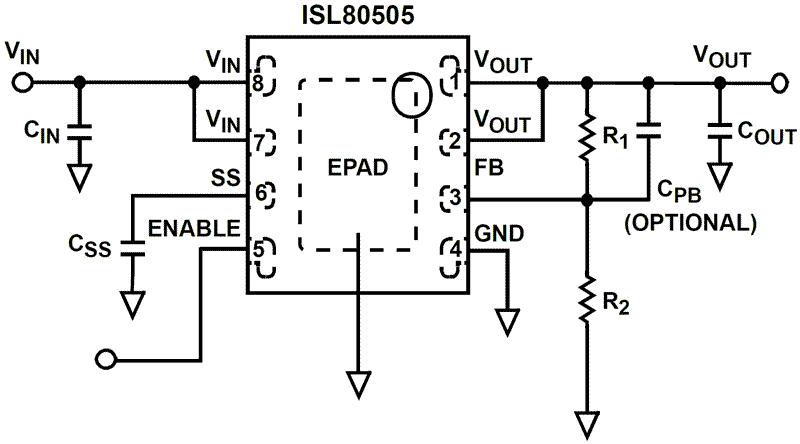

ISL80505は、最大500mAの出力電流を供給可能な単一出力低ドロップアウト電圧レギュレータ(LDO)です。 ISL80505は 1.8V ～ 6V の入力電圧で動作します。 ISL80505 の出力電圧は 0.8V ～ 5.5V にプログラムできます。
この製品ファミリにはサブミクロンのBiCMOSプロセスが使用されており、クラス最高のアナログ性能と全体的な価値を提供します。 このCMOS LDOは、バイポーラLDOと比較して負荷応じた消費電流が大幅に低いため、効率が向上し、パッケージの実装面積が小さくなります。最先端の内部補償により、非常に高速な負荷過渡応答と優れたPSRRを実現します。
ISL80505 は、すべての負荷、ライン、および温度変動 (TJ = -40°C ～ +125°C) にわたって、±1.8% の VOUT 精度の出力精度を提供します。ソフトスタート・ピンの外付けコンデンサは、出力電圧ランプのソフト・スタートを調整して突入電流を制御します。 ENABLE機能により、デバイスは低静止電流シャットダウン・モードに移行できます。
特長
- ±1.8%のVOUT精度をライン、負荷、およびTJ = -40°C〜+125°Cで保証
- VOUT = 2.5Vでのドロップアウト電圧が45mVと非常に低い
- 4.7μF出力のセラミックコンデンサで安定
- 非常に高速な負荷応答
- プログラム可能な出力ソフトスタート時間
- 広い周波数範囲にわたって優れたPSRR
- 電流制限保護
- サーマルシャットダウン機能
- 8 LD DFNパッケージで供給
- 鉛フリー（RoHS準拠）
製品比較
アプリケーション
