概要

RA4E2グループは、TrustZoneを備えた100 MHz動作のArm® Cortex®-M33コアをベースに、最適化された周辺機能と36ピン BGAおよび32ピンQFNの小型パッケージオプションをラインアップすることで、コストやスペースに制約のあるアプリケーションに幅広くご使用いただけます。

RA4E2は、その使いやすさ、バランスのとれたパフォーマンスと機能、および他のメインストリーム製品への拡張性に優れており、RAファミリのスタートポイントとして最適です。

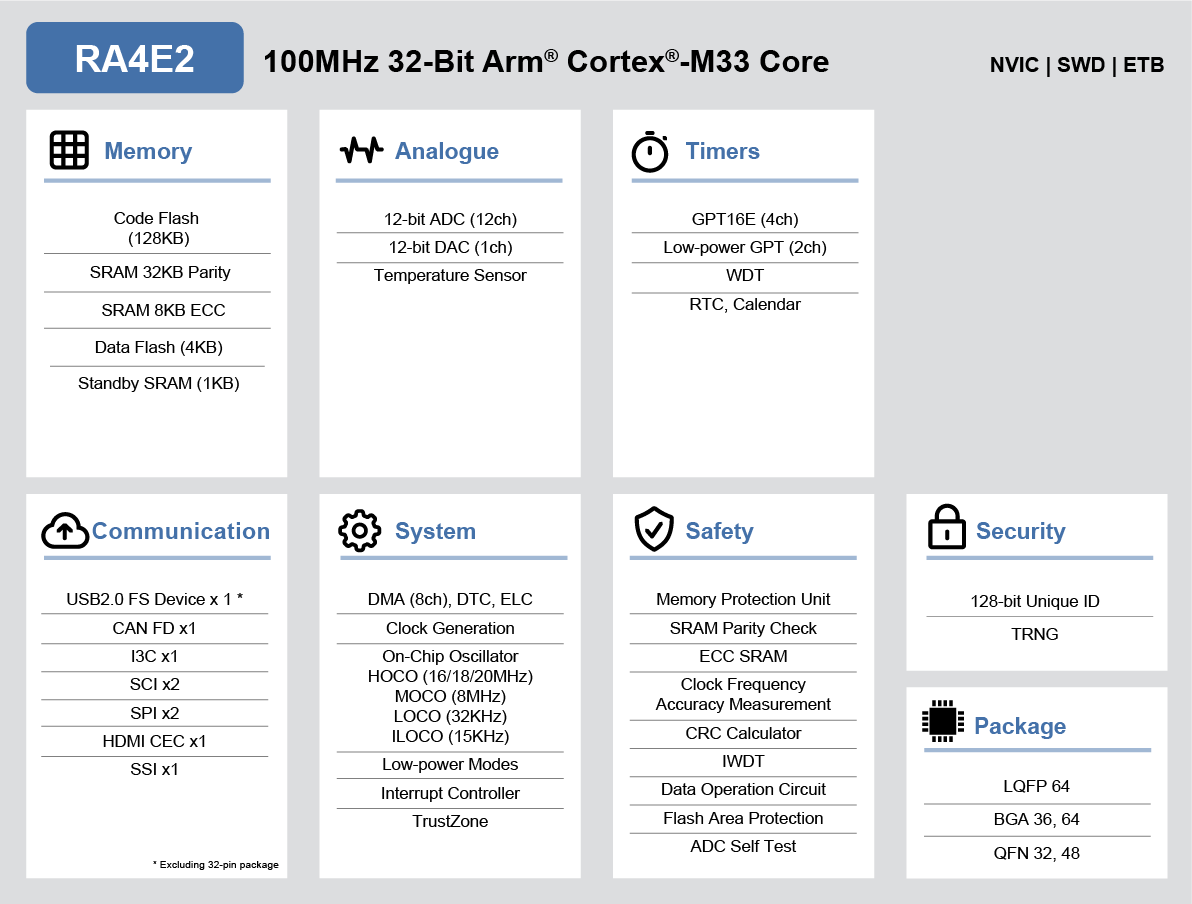

RA4E2 Block Diagram
RA4E2 Block Diagram
  • 100MHzのArm Cortex-M33とTrustZone
  • 128KBフラッシュメモリと40KB SRAM
  • EEPROMのようにデータを保存する4KBのデータフラッシュ
  • 1KBのスタンバイSRAM
  • 32ピンから64ピン・パッケージへの拡張が可能
  • USB2.0フルスピード
  • CAN FD、I3C
  • HDMI CEC、SSI
  • 12ビットA/Dコンバータ
  • 12ビットD/Aコンバータ
  • 一般的なPWMタイマ

アプリケーション

  • 汎用
  • センサー用途（ヘルスケア、産業、ウェアラブル）
  • 家電
  • エンターテインメントシステム
  • ゲーム、ヘッドセット コントロール

ドキュメント

設計・開発

ソフトウェア／ツール
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
RA スマート・コンフィグレータ
RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。
 Solution Toolkit ルネサス
センサソフトウェア
ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
Sensor ルネサス
RA Flexible Software Package (FSP)
FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
ダウンロード
e² studioからIARまたはKeilへのアプリケーションコンバートEK-RA4E2 Example Project BundleEK-RA4E2 Example Project BundleRenesas RA Securing Data at Rest Using the Arm® TrustZone® - Sample CodeRenesas RA Securing Data at Rest Using the Arm® TrustZone®
RA AWS MQTT/TLS Cloud Connectivity Solution – Cellular Application ProjectCAN FD Example Using RA4E2 and RA6E2 - Application ProjectCAN FD Example Using RA4E2 and RA6E2 - Application Project
 Software Package ルネサス
統合開発環境 e² studio RAファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
Security Key Management Tool
ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
 Solution Toolkit ルネサス
SEGGER emWin GUI Library for Renesas RA Products
SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
 Imaging SEGGER
SEGGER J-Link and J-Trace PRO
The J-Link debug probes offer full support for RA Family MCUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
 Emulator SEGGER
IAR Embedded Workbench for Arm
IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
 IDE and Coding Tool IAR Systems
Arm® Keil® MDK
Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
 IDE and Coding Tool Arm® Keil® MDK Arm®
2件 追加表示
13件
EK-RA4E2 Board

EK-RA4E2

Evaluation
詳しくはこちら

RA4E2 MCUグループ評価キット

EK-RA4E2 評価キットを使用すると、RA4E2 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。

はじめに

クイックスタート...

主要ドキュメント:
EK-RA4E2 – クイック スタート ガイド
EK-RA4E2 v1 – ユーザーズマニュアル
EK-RA4E2 v1 - Design Package
FPB-RA4E2 Fast Prototyping Board

FPB-RA4E2

Evaluation
詳しくはこちら

RA4E2 Fast Prototyping Board

RA4E2 Fast Prototyping Boardは、R7FA4E2B93CFMマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino...

主要ドキュメント:
FPB-RA4E2 Fast Prototyping Board クイックスタートガイド

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Carrier Type
    CPU
    Operating Freq (Max) (MHz)
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    ECC SRAM
    Lead Count (#)
    Pkg. Type
    Pkg. Dimensions (mm)
    Pitch (mm)
    I/O Ports
    Supply Voltage (V)
    Temp. Range
    External Memory Bus (bit)
    Floating Point Unit
    DMAC or DTC
    External Interrupt Pins (#)
    USB FS (host ch/device ch)
    USB HS (host ch/device ch)
    Ethernet (ch)
    CAN (ch)
    CAN-FD (ch)
    SCI or UART (ch)
    SPI (ch)
    I2C (#)
    I3C (ch)
    LIN (#)
    SSI (ch)
    QSPI Interface (#)
    OSPI (ch)
    SDHI (ch)
    Capacitive Touch Sensing Unit (ch)
    Graphics LCD Controller
    Camera I/F (Parallel)
    Segment LCD Controller
    Wireless
    IrDA
    PWM Output (pin#)
    32-Bit Timer (ch)
    16-bit High Res Timer (ch)
    16-bit Enhanced Timer (ch)
    16-Bit Timer (ch) (#)
    8-Bit Timer (ch)
    Asynchronous General Purpose Timer (ch)
    Watchdog Timer (ch)
    24-Bit Sigma-Delta A/D Converter (ch)
    16-Bit A/D Converter (ch)
    14-Bit A/D Converter (ch)
    12-Bit A/D Converter (ch)
    10-Bit A/D Converter (ch)
    12-Bit D/A Converter (ch)
    8-Bit D/A Converter (ch)
    High-Speed Analog Comparator (ch)
    Low-Power Analog Comparator (ch)
    PGA (ch)
    OPAMP (ch) (#)
    Temperature Sensor (ch) (#)
    RTC
    LVD or PVD
    Security & Encryption
    Power-On Reset
    Sub-clock (32.768 kHz)
    On-chip Oscillator
    Debug Interface
    Replacement Product
    Replacement Remark
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FA4E2B93CFM#AA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		TBD Bulk (Tray) Arm Cortex-M33 100 128 4 40 はい 64 LFQFP 10 x 10 x 1.7 0.5 45 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 12 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 サンプルを入手,
    R7FA4E2B93CFM#BA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2039 3月 Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 64 LFQFP 10 x 10 x 1.7 0.5 45 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 12 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 1.812 サンプルを入手,
    R7FA4E2B93CNE#BA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2034 3月 Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 48 HWQFN 7 x 7 x 0.8 0.5 29 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 8 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 1.853 サンプルを入手,
    R7FA4E2B93CNH#BA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2034 3月 Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 32 HWQFN 5 x 5 x 0.8 0.5 16 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 0 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 5 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 1.69 サンプルを入手,
    R7FA4E2B92CBB#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2034 3月 Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 64 BGA 5 x 5 x 1.29 0.5 45 2.7 - 3.6 Ta=-40 to 85°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 12 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 1.813 サンプルを入手,
    R7FA4E2B92CBC#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2034 3月 Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 36 BGA 4 x 4 x 1.29 0.5 20 2.7 - 3.6 Ta=-40 to 85°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 4 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 1.728 サンプルを入手,
    R7FA4E2B93CBB#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 TBD Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 64 BGA 5 x 5 x 1.29 0.5 45 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 12 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 サンプルを入手,
    R7FA4E2B93CBC#BC0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 TBD Full Carton (Tray) Arm Cortex-M33 100 128 4 40 はい 36 BGA 4 x 4 x 1.29 0.5 20 2.7 - 3.6 Ta=-40 to 105°C No Single DMAC&DTC 15 ( 0 / 1 ) ( 0 / 0 ) 0 0 1 2 2 0 1 0 1 0 0 0 0 No No No No いいえ 8 0 0 4 4 0 2 2 0 0 0 4 0 1 0 0 0 0 0 1 はい はい 128-bit Unique ID, Arm TrustZone, TRNG はい はい はい SWD 3 サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
