エアコン室外機向けインターリーブPFC搭載デュアルモータ制御のリファレンスデザイン
本リファレンスデザインはエアコン室外機制御を実現するトータルソリューションです。AC200V高電圧インバータボードMCI-HV-ACと、通信ボードおよび周辺機器を組み合わせて使用します。PMセンサレスベクトル制御のサンプルコードを用いて2モータ制御を実現します。
概要
説明

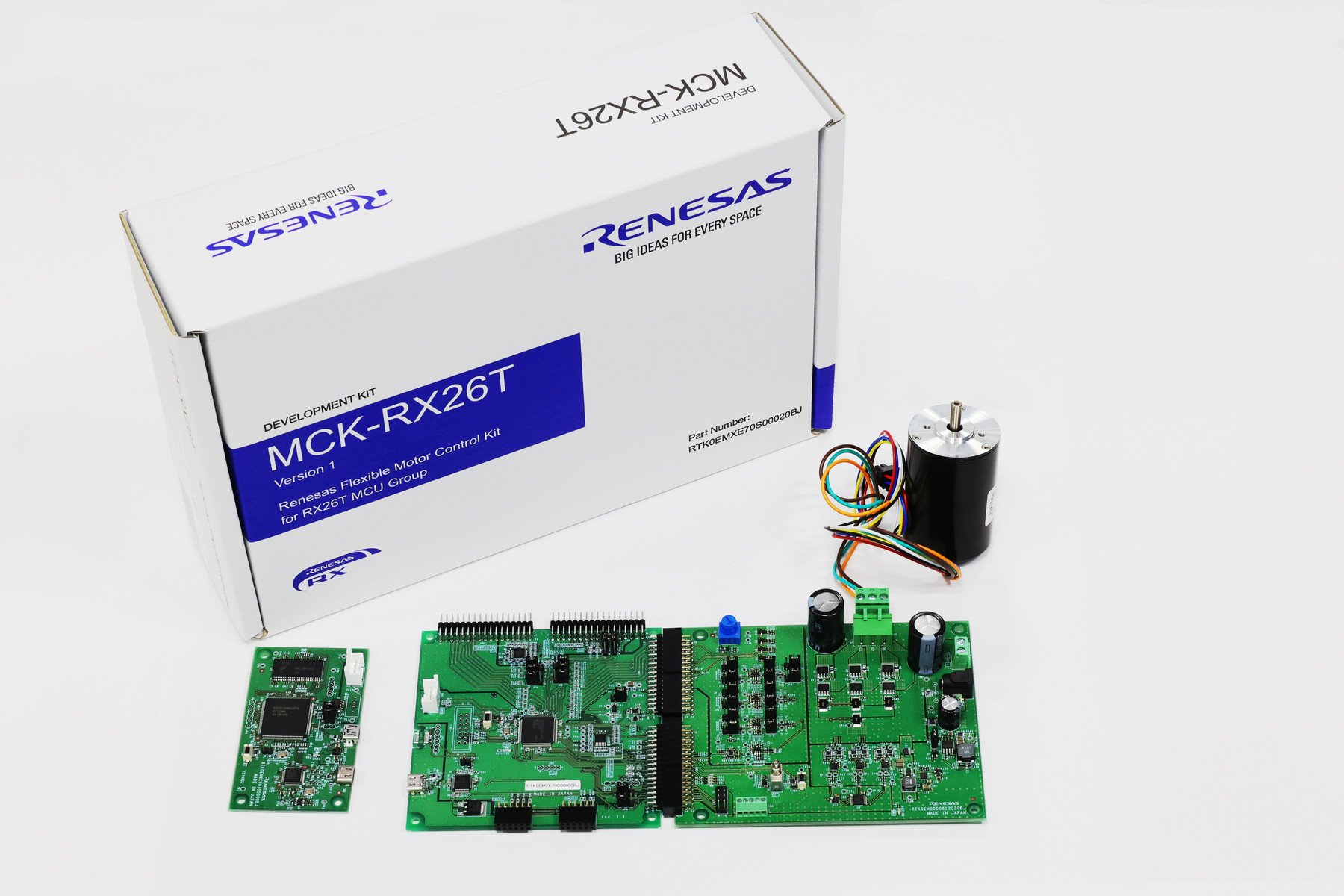

MCK-RX26Tは永久磁石同期モータ(ブラシレスDCモータ)を使ったモータ制御の評価を簡単に行うことができる開発キットです。
本製品と、ウェブサイトからダウンロードできるサンプルコードやQE for Motorを使うことで、RX26Tを用いたモータ制御評価をすぐに始めることができます。
特長
- CPUボードにはモータ制御MCUとしてRX26Tを搭載
- 3相BLDCモータ用インバータボード(定格48V/10A)
- RX26Tのフラッシュプログラミング用オンボードデバッガ搭載
- 1シャント/3シャント電流検出対応
- 過電流検知機能搭載
- モータ制御開発支援ツールRenesas Motor Workbenchに対応
- モータ制御開発支援ツール用の通信ボードを使ってPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能
- ホールセンサ、エンコーダ、誘導式位置センサ入力対応
- 同梱物
- RX26T CPUボード (MCB-RX26T Type A)
- インバータボード (MCI-LV-1)
- 通信ボード (MC-COM)
- 永久磁石同期モータ
- アクセサリ (ケーブル、スペーサなど)
アプリケーション
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| 各種アプリケーション対応開発支援ツール QE 統合開発環境拡張機能 (各種アプリケーション対応開発支援ツール)。USB、TCP/IP、Bluetooth® low energy、カメラ、LCD、静電容量式タッチセンサ、消費電流チューニングなど特定のアプリケーション開発を支援するツールです。
|
Solution Toolkit | ルネサス |
| Renesas Motor Workbench Renesas Motor Workbenchはモータ制御プログラムのデバッグ、解析、チューニングを行うための開発支援ツールです。
|
Solution Toolkit | ルネサス |
2件
|
||
サンプルコード
関連ボード＆キット
MCB-RX26T Type A / CPU Board for RX26T MCU Group
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
主要ドキュメント:
MCB-RX26T Type B / CPU Board for RX26T MCU Group with Trusted Secure IP (TSIP-Lite)
本製品はRX26Tを搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
対応する通信ボードを使うことで、CPUボードをPCと電気的に絶縁し、安全にモータ制御の評価、デバッグを行うことが可能です。
主要ドキュメント:
MCB-RX26T Type C / CPU Board for RX26T MCU Group
本製品はRX26T(型名：R5F526TACDFM)を搭載したモータ制御用CPUボードです。対応するインバータボードと組み合わせて使うことにより、RX26Tを使ったモータ制御を簡単に実現できます。
主要ドキュメント:
