RA4E1 Fast Prototyping Board
RA4E1 Fast Prototyping Boardは、R7FA4E10D2CFMマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。さらにArduino...
概要
説明

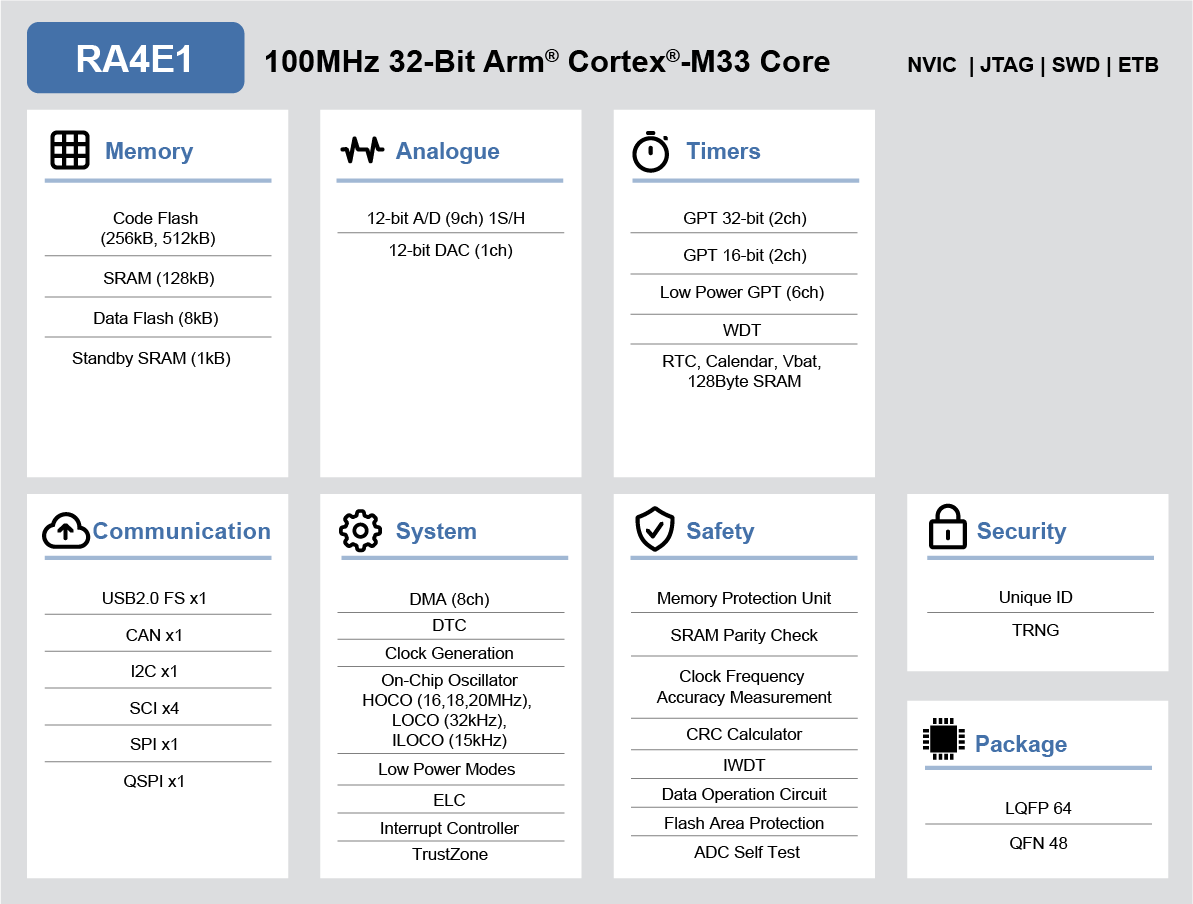

32ビット マイクロコントローラ（MCU）のルネサスRA4E1 グループはTrustZone®を備えた高性能のArm® Cortex®-M33コアを採用しています。 RA4E1は高性能40nmプロセスで製造されています。オープンかつフレキシブルなFlexible Software Package（FSP）に対応した、RAファミリマイクロコントローラのエントリーラインです。 RA4E1はエントリークラスのIoT組込み機器に最適化された仕様や通信機能を備えており、システムコストの削減に貢献します。CoreMark®アルゴリズムをフラッシュメモリから実行する際の、消費電流は81µA/MHzと非常に優れています。
特長
- 100MHz Arm Cortex-M33、TrustZone 対応
- 256KBまたは512KBのフラッシュメモリ
- 128KB のSRAM
- EEPROMのようにデータ保存可能な8KBのデータフラッシュメモリ
- 低消費電力モード時にデータを保持する1KBの スタンバイ SRAM
- 48ピンから64ピンまでのパッケージ展開
- USB 2.0 フルスピード
- CAN 2.0B
- Quad SPI
- シリアルコミュニケーションインターフェイス (UART、簡易SPI、簡易I2C)
- SPI/I2C マルチマスタ インターフェース
製品比較
アプリケーション
- 家電製品（スマートコーヒーマシン）
- スマートホームとビル自動化（音声命令、スマートIoTエアフィルター）
- 流れ、湿気、温度などを備えた産業用センサハブ
- ホームエンターテイメント（ハウスキーピングMCU）
- その他さまざまなシステム制御用途
設計・開発
ソフトウェア／ツール
ソフトウェア／ツール
| Software title
|
Software type
|
会社名
|
|---|---|---|
| E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
|
Emulator | ルネサス |
| E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
|
Emulator | ルネサス |
| Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
|
Programmer (Unit/SW) | ルネサス |
| PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
|
Programmer (Unit/SW) | ルネサス |
| RA スマート・コンフィグレータ RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。
|
Solution Toolkit | ルネサス |
| センサソフトウェア ルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。
|
Sensor | ルネサス |
| RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。
注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
|
Software Package | ルネサス |
| 統合開発環境 e² studio RAファミリ向け情報 Eclipseベース ルネサス統合開発環境
|
IDE and Coding Tool | ルネサス |
| Security Key Management Tool ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツール
ユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。
|
Solution Toolkit | ルネサス |
| SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.
|
Imaging | SEGGER |
| SEGGER J-Link and J-Trace PRO The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.
|
Emulator | SEGGER |
| IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.
|
IDE and Coding Tool | IAR Systems |
| Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.
|
IDE and Coding Tool | Arm® Keil® MDK Arm® |
| Reality AI Utilities ルネサスe² studio向けプラグインモジュール
|
Solution Toolkit | ルネサス |
|
14件
|
||
サンプルコード
ボード＆キット
RA4E1音声ユーザリファレンスキット
RA4E1 MCUを搭載した、音声ユーザ・インタフェース（VUI）のハードウェアプラットフォームです。
使いやすさに重きを置いたこのソリューションは、32ビットMCUのRAファミリをベースにしています。 このハードウェアプラットフォームは、ルネサスがRenesas Ready Partner...
RA4E1 AI開発キット
AI/MLシステム開発を迅速に、多様なモデルを単体または複合で使える機能を持っています。 RAファミリ32ビットMCUのRA4E1 MCUをベースとした、マルチモーダルAI/MLソリューション向けのハードウェアプラットフォーム・キットです。
このハードウェアは、リアルタイム分析(Realtime...
主要ドキュメント:
モデル
ECADモデル
[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。
Processing table
PLP |
Carrier Type |
CPU |
Operating Freq (Max) (MHz) |
Program Memory (KB) |
Data Flash (KB) |
RAM (KB) |
ECC SRAM |
Lead Count (#) |
Pkg. Type |
Pkg. Dimensions (mm) |
Pitch (mm) |
I/O Ports |
Supply Voltage (V) |
Temp. Range |
External Memory Bus (bit) |
Floating Point Unit |
DMAC or DTC |
External Interrupt Pins (#) |
USB FS (host ch/device ch) |
USB HS (host ch/device ch) |
Ethernet (ch) |
CAN (ch) |
CAN-FD (ch) |
SCI or UART (ch) |
SPI (ch) |
I2C (#) |
I3C (ch) |
LIN (#) |
SSI (ch) |
QSPI Interface (#) |
OSPI (ch) |
SDHI (ch) |
Capacitive Touch Sensing Unit (ch) |
Graphics LCD Controller |
Camera I/F (Parallel) |
Segment LCD Controller |
Wireless |
IrDA |
PWM Output (pin#) |
32-Bit Timer (ch) |
16-bit High Res Timer (ch) |
16-bit Enhanced Timer (ch) |
16-Bit Timer (ch) (#) |
8-Bit Timer (ch) |
Asynchronous General Purpose Timer (ch) |
Watchdog Timer (ch) |
24-Bit Sigma-Delta A/D Converter (ch) |
16-Bit A/D Converter (ch) |
14-Bit A/D Converter (ch) |
12-Bit A/D Converter (ch) |
10-Bit A/D Converter (ch) |
12-Bit D/A Converter (ch) |
8-Bit D/A Converter (ch) |
High-Speed Analog Comparator (ch) |
Low-Power Analog Comparator (ch) |
PGA (ch) |
OPAMP (ch) (#) |
Temperature Sensor (ch) (#) |
RTC |
LVD or PVD |
Security & Encryption |
Power-On Reset |
Sub-clock (32.768 kHz) |
On-chip Oscillator |
Debug Interface |
Replacement Product |
Replacement Remark |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
ご購入 / サンプル |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型名 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2037 12月 | Bulk (Tray) | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 64 | LFQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | 2.415 | サンプルを入手, | |||
| 2037 12月 | Bulk (Tray) | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 64 | LFQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | 1.975 | サンプルを入手, | |||
| TBD | Bulk (Tray) | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | 2.238 | サンプルを入手, | |||
| TBD | Bulk (Tray) | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | 2.046 | サンプルを入手, | |||
| 2039 3月 | Tape & Reel | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 64 | LQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| TBD | Tape & Reel | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| 2034 3月 | Tape & Reel | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| 2039 3月 | Full Carton (Tray) | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 64 | LFQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| 2039 3月 | Full Carton (Tray) | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 64 | LFQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| 2034 3月 | Full Carton (Tray) | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| 2034 3月 | Full Carton (Tray) | Arm Cortex-M33 | 100 | 256 | 8 | 128 | はい | 48 | HWQFN | 7 x 7 x 0.8 | 0.5 | 30 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 7 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, | ||||
| TBD | Tape & Reel | Arm Cortex-M33 | 100 | 512 | 8 | 128 | はい | 64 | LFQFP | 10 x 10 x 1.7 | 0.5 | 44 | 2.7 - 3.6 | Ta = -40 to 85°C | No | Single | DMAC&DTC | 16 | ( 1 / 1 ) | ( 0 / 0 ) | 0 | 1 | 0 | 4 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | No | No | No | No | いいえ | 8 | 2 | 0 | 0 | 2 | 0 | 5 | 2 | 0 | 0 | 0 | 9 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | はい | はい | 128-bit Unique ID, Arm TrustZone, TRNG | はい | はい | はい | JTAG/SWD | 3 | サンプルを入手, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
ビデオ&トレーニング
低消費電力性能と最適化された機能のバランスを実現したエントリラインMCU RA4E1
IoT機器向けに、機能及び性能とアクティブ消費電力を最適化し100MHz Arm® Cortex®-M３3を搭載したMCUグループ、RA4E1の概要を紹介します。
