概要

RA8E1グループは、HeliumおよびTrustZone®をそなえたArm® Cortex®-M85コアを搭載した32ビットエントリーラインマイクロコントローラ（MCU）です。6.39 CoreMarks／MHzの画期的な性能を実現し、完全に決定論的な低レイテンシのリアルタイム動作により、高い性能が求められるアプリケーションに適しています。RA8E1グループは、産業オートメーション、家庭用電化製品、スマートホーム、コンシューマ、ビル／ホームオートメーション、医療／ヘルスケアなどの市場分野において、多様で高性能な演算集約型アプリケーションに対応します。

RA8E1 MCUは、高性能Cortex-M85コアとメモリ、複数の外部インタフェース、最適化された周辺機能を搭載し、価格要件の厳しい用途に対応します。100ピンと144ピンのLQFPパッケージで提供され、幅広い高性能アプリケーションのニーズに対応します。

RA8E1 MCUは、フレキシブルソフトウェアパッケージ（FSP）と評価キットおよびソフトウェアツールなどによって、お客様の開発をサポートします。

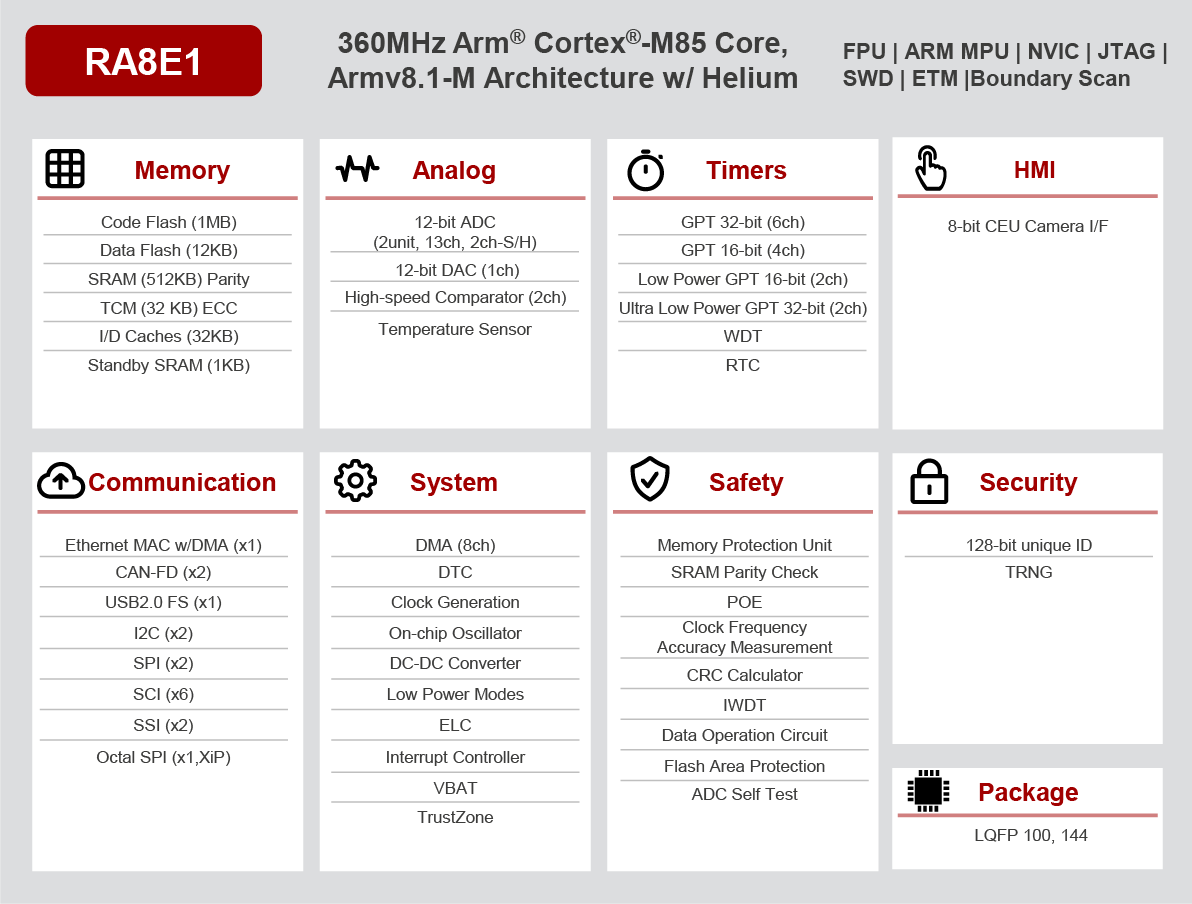

RA8E1 Block Diagram
RA8E1 Block Diagram
  • Helium™ MVE搭載360MHz Arm® Cortex®-M85
  • 1MBのフラッシュメモリと544KBのSRAM（TCMを含む）
  • 32KB I/Dキャッシュと12KBデータフラッシュ
  • Armv8-M TrustZoneセキュリティ
  • FSBL用オンチップイミュータブルストレージ
  • 8ビットCEUカメラインタフェース
  • xSPI準拠のXIP対応Octal SPI
  • USB 2.0 FS
  • CAN FD 2チャンネル
  • DMA搭載Ethernetコントローラ
  • 32ビットおよび16ビットタイマ、32ビット超低消費電力タイマ
  • 12ビットADコンバータ、12ビットDAコンバータ
  • 高速アナログコンパレータ
  • シリアルコミュニケーションインタフェース (UART、簡易SPI、簡易I2C)
  • SPI/ I2C マルチマスタ インタフェース
  • 100ピンと144ピンのLQFPパッケージ

アプリケーション

  • 産業用アプリケーション（PLC、ロボット、電動工具、スマートメータなど）
  • 民生用製品（スマート家電、ロボット掃除機、エクササイズ機器など）
  • スマートホームとビルオートメーション（HVAC、サーモスタット、ホームハブ／ゲートウェイ、セキュリティアクセスパネルなど）
  • オフィスオートメーション（バーコード・スキャナ、QRコードリーダ、指紋スキャナなど）
  • ヘルスケア（輸液ポンプ、CPAPマシンなど）
  • 予知保全と音声AIアプリケーション
  • 画像AIアプリケーション（人物検出、画像分類、物体検出）

ドキュメント

設計・開発

ソフトウェア／ツール
RA Flexible Software Package (FSP)
FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。 注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。
ダウンロード
Renesas RA Family Exception HandlingRenesas RA Family Exception HandlingHigh Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™High Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™Getting Started with RA8 Power Management Techniques
 Software Package ルネサス
統合開発環境 e² studio RAファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
RA スマート・コンフィグレータ
RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。
 Solution Toolkit ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
2件 追加表示
7件
FPB-RA8E1 Evaluation Board

FPB-RA8E1

Evaluation
詳しくはこちら

RA8E1 Fast Prototyping Board

RA8E1 Fast Prototyping Boardは、R7FA8E1AFDCFBマイコンを搭載し、様々なアプリケーションの試作開発に特化した評価ボードです。 SEGGER J-Link™エミュレータサーキットを内蔵し、追加のツール無しでプログラムの書き込み/デバッグが可能です。 さらにArduino...

主要ドキュメント:
FPB-RA8E1 - クイックスタートガイド

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Carrier Type
    CPU
    Operating Freq (Max) (MHz)
    Program Memory (KB)
    Data Flash (KB)
    RAM (KB)
    ECC SRAM
    Lead Count (#)
    Pkg. Type
    Pkg. Dimensions (mm)
    Pitch (mm)
    I/O Ports
    Supply Voltage (V)
    Temp. Range
    External Memory Bus (bit)
    Floating Point Unit
    DMAC or DTC
    External Interrupt Pins (#)
    USBFS (host ch/device ch)
    USB2.0 (ch)
    Ethernet (ch)
    CAN (ch)
    CAN-FD (ch)
    SCI or UART (ch)
    SPI (ch)
    I2C (#)
    I3C (ch)
    LIN (#)
    SSI (ch)
    QSPI Interface (#)
    OSPI (ch)
    SDHI (ch)
    Capacitive Touch Sensing Unit (ch)
    Graphics LCD Controller
    Camera I/F (Parallel)
    Segment LCD Controller
    Wireless
    IrDA
    32-Bit Enhanced Timer (ch)
    32-Bit Timer (ch)
    16-bit High Res Timer (ch)
    16-bit Enhanced Timer (ch)
    16-Bit Timer (ch) (#)
    8-Bit Timer (ch)
    Asynchronous General Purpose Timer (ch)
    Watchdog Timer (ch)
    24-Bit Sigma-Delta A/D Converter (ch)
    16-Bit A/D Converter (ch)
    14-Bit A/D Converter (ch)
    12-Bit A/D Converter (ch)
    10-Bit A/D Converter (ch)
    12-Bit D/A Converter (ch)
    8-Bit D/A Converter (ch)
    High-Speed Analog Comparator (ch)
    Low-Power Analog Comparator (ch)
    PGA (ch)
    OPAMP (ch) (#)
    Temperature Sensor (ch) (#)
    RTC
    LVD
    Security & Encryption
    Power-On Reset
    Sub-clock (32.768 kHz)
    On-chip Oscillator
    Debug Interface
    Replacement Product
    Replacement Remark
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R7FA8E1AFDCFP#BA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 N/A Full Carton (Tray) Arm Cortex-M85 360 1024 12 544 はい 100 LFQFP 14 x 14 x 1.4 0.5 70 1.68 - 3.6 Tj=-40 to 105°C No Double/Single/Half 8/1 16 ( 1 / 1 ) ( 0 / 0 ) 1 0 2 6 2 2 0 0 2 0 1 0 0 No 8-bit No いいえ いいえ 0 6 0 0 4 0 2 2 0 0 0 13 0 1 0 2 0 0 0 1 はい はい 128-bit Unique ID,TRNG はい はい はい JTAG/SWD 3 サンプルを入手,
    R7FA8E1AFDCFB#BA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    		 N/A Full Carton (Tray) Arm Cortex-M85 360 1024 12 544 はい 144 LFQFP 20 x 20 x 1.7 0.5 106 1.68 - 3.6 Tj=-40 to 105°C No Double/Single/Half 8/1 16 ( 1 / 1 ) ( 0 / 0 ) 1 0 2 6 2 2 0 0 2 0 1 0 0 No 8-bit No いいえ いいえ 0 6 0 0 4 0 2 2 0 0 0 13 0 1 0 2 0 0 0 1 はい はい 128-bit Unique ID,TRNG はい はい はい JTAG/SWD 3 サンプルを入手,
    R7FA8E1AFDCFP#UA0
    circleアクティブ
    memory
    view_in_ar
    		N/A Full Tray (Tray) Arm Cortex-M85 360 1024 12 544 はい 100 LFQFP 14 x 14 x 1.4 0.5 70 1.68 - 3.6 Tj=-40 to 105°C No Double/Single/Half 8/1 16 ( 1 / 1 ) ( 0 / 0 ) 1 0 2 6 2 2 0 0 2 0 1 0 0 No 8-bit No いいえ いいえ 0 6 0 0 4 0 2 2 0 0 0 13 0 1 0 2 0 0 0 1 はい はい 128-bit Unique ID,TRNG はい はい はい JTAG/SWD 3
    R7FA8E1AFDCFB#UA0
    circleアクティブ
    memory
    view_in_ar
    		N/A Full Tray (Tray) Arm Cortex-M85 360 1024 12 544 はい 144 LFQFP 20 x 20 x 1.7 0.5 106 1.68 - 3.6 Tj=-40 to 105°C No Double/Single/Half 8/1 16 ( 1 / 1 ) ( 0 / 0 ) 1 0 2 6 2 2 0 0 2 0 1 0 0 No 8-bit No いいえ いいえ 0 6 0 0 4 0 2 2 0 0 0 13 0 1 0 2 0 0 0 1 はい はい 128-bit Unique ID,TRNG はい はい はい JTAG/SWD 3
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
