概要

RA8E2グループは、HeliumおよびTrustZone^®に対応したArm^® Cortex^®-M85コアを搭載したマイクロコントローラ（MCU）です。480MHzで3,000CoreMarkスコアを超える画期的な性能を実現し、WVGAサイズまでのTFT‐LCDディスプレイ表示用途に最適な周辺機能をそなえています。産業オートメーション、家庭用電化製品、スマートホーム、コンシューマ、ビル／ホームオートメーション、医療／ヘルスケアなどの市場分野において、多様で高い性能が要求されるディスプレイアプリケーションに対応可能です。

RA8E2は、高性能CM85コアと大容量メモリ、RGBパラレルインタフェースを備えたTFT-LCDコントローラ、2D描画エンジン、および複数の外部メモリインタフェースを含む最適化された周辺機器セットを有しており、コストも重視されるグラフィックスアプリケーションのニーズに対応します。パッケージ展開は一種類で、224ピンの製品を用意しています。

RA8E2を使用した評価やシステム開発のため、ルネサスはFlexible Software Packageをはじめとした包括的なハードウェアおよびソフトウェア開発ツール環境を用意しています。

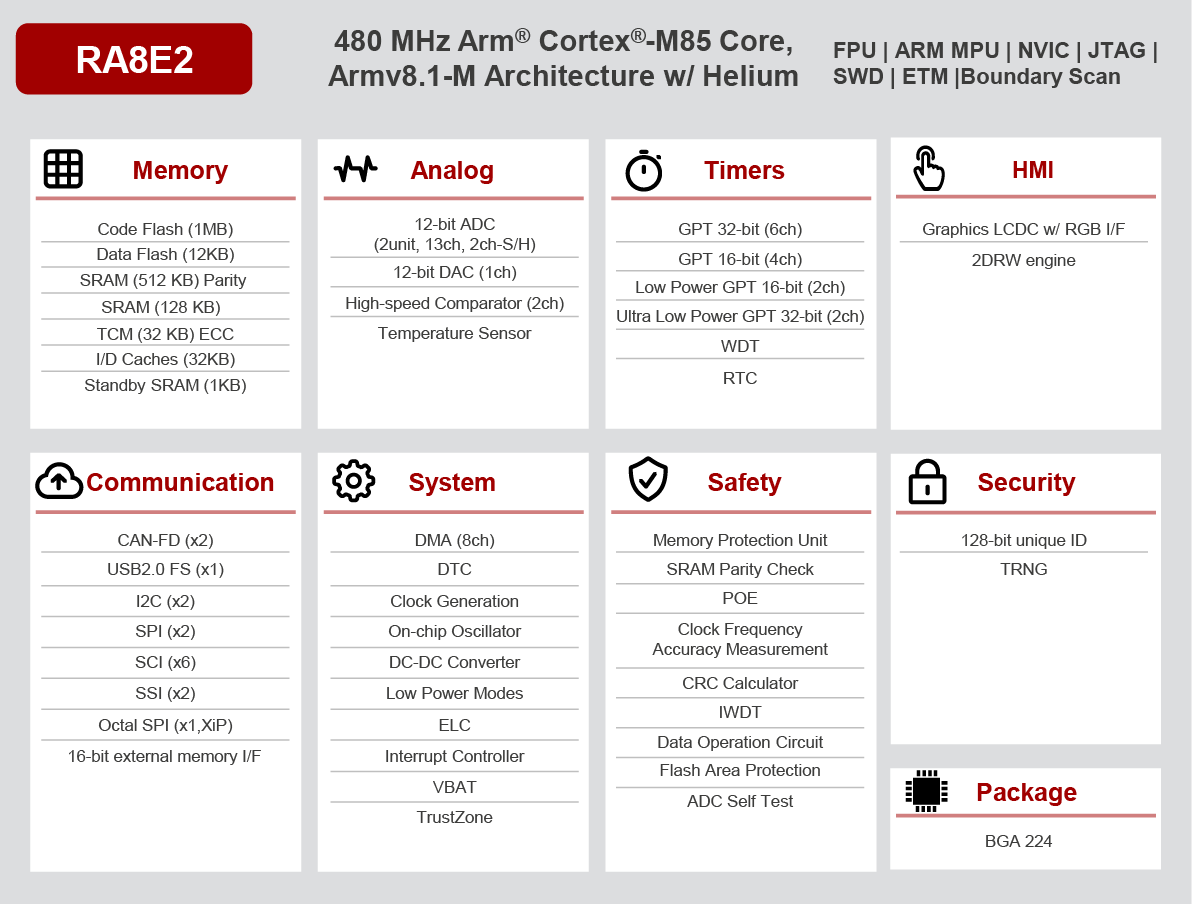

Helium™ Mプロファイルベクタエンジン搭載480MHz Arm^® Cortex^®-M85
1MBのフラッシュメモリと672KBのSRAM（TCMを含む）
32KB I/Dキャッシュと12KBデータフラッシュ
RGB I/F対応グラフィックスLCDコントローラ
2D描画エンジン
16/8ビット外部メモリインタフェース（CS/SDRAM）
Armv8-M TrustZoneセキュリティ
FSBL（ファーストセキュアブートローダ）用オンチップイミュータブルストレージ
xSPI準拠のXIP対応Octal SPI
USB 2.0フルスピード
CAN FD 2チャンネル
32ビットおよび16ビットタイマ、32ビット超低消費電力タイマ
12ビットADコンバータ、12ビットDAコンバータ
高速アナログコンパレータ
SCI（UART、簡易SPI、簡易I²C）、SDHI、シリアルサウンド
SPI/ I²C マルチマスタインタフェース
224ピン BGAパッケージ

産業用アプリケーション（産業用HMI、マシンビジョン）
コンシューマ製品（ビデオ・ドアベル、エクササイズ機器、防犯カメラ、家電製品）
スマートホーム／ビルオートメーション（サーモスタット、セキュリティパネル、ホームハブ）
オフィスオートメーション（プリンタディスプレイ、QRコードリーダ、指紋スキャナ）
ヘルスケア（患者モニタ、血圧モニタ、画像機器）
音声AIアプリケーション

ドキュメント

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。ダウンロード Renesas RA Family Exception Handling Renesas RA Family Exception Handling High Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™High Performance with RA8 MCU using Arm® Cortex®-M85 core with Helium™Getting Started with RA8 Power Management Techniques	Software Package	ルネサス
E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]	Emulator	ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]	Emulator	ルネサス
PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]	Programmer (Unit/SW)	ルネサス
Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]	Programmer (Unit/SW)	ルネサス
Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.	IDE and Coding Tool	Arm® Keil® MDK Arm®
IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.	IDE and Coding Tool	IAR Systems
SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.	Imaging	SEGGER
+ 2件追加表示 8件

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

Processing table

	PLP	Carrier Type	CPU	Operating Freq (Max) (MHz)	Program Memory (KB)	Data Flash (KB)	RAM (KB)	ECC SRAM	Lead Count (#)	Pkg. Type	Pkg. Dimensions (mm)	Pitch (mm)	I/O Ports	Supply Voltage (V)	Temp. Range	External Memory Bus (bit)	Floating Point Unit	DMAC or DTC	External Interrupt Pins (#)	USB FS (host ch/device ch)	USB HS (host ch/device ch)	Ethernet (ch)	CAN (ch)	CAN-FD (ch)	SCI or UART (ch)	SPI (ch)	I2C (#)	I3C (ch)	LIN (#)	SSI (ch)	QSPI Interface (#)	OSPI (ch)	SDHI (ch)	Capacitive Touch Sensing Unit (ch)	Graphics LCD Controller	Camera I/F (Parallel)	Segment LCD Controller	Wireless	IrDA	PWM Output (pin#)	32-Bit Timer (ch)	16-bit High Res Timer (ch)	16-bit Enhanced Timer (ch)	16-Bit Timer (ch) (#)	8-Bit Timer (ch)	Asynchronous General Purpose Timer (ch)	Watchdog Timer (ch)	24-Bit Sigma-Delta A/D Converter (ch)	16-Bit A/D Converter (ch)	14-Bit A/D Converter (ch)	12-Bit A/D Converter (ch)	10-Bit A/D Converter (ch)	12-Bit D/A Converter (ch)	8-Bit D/A Converter (ch)	High-Speed Analog Comparator (ch)	Low-Power Analog Comparator (ch)	PGA (ch)	OPAMP (ch) (#)	Temperature Sensor (ch) (#)	RTC	LVD or PVD	Security & Encryption	Power-On Reset	Sub-clock (32.768 kHz)	On-chip Oscillator	Debug Interface	Replacement Product	Replacement Remark	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(2) アクティブ (0) Obsolete / NRND / LTB	最大値 The duration date of a product in the Product Longevity Program (PLP). 最小値 The duration date of a product in the Product Longevity Program (PLP).	Full Carton (Tray) Full Tray (Tray)	Arm Cortex-M85	480	1024	最大値 Data Flash memory size. 最小値 Data Flash memory size.	最大値 Random access memory size. 最小値 Random access memory size.	はい	224	BGA	13 x 13 x 1.47	最大値 Spacing between package leads, from center to center. 最小値 Spacing between package leads, from center to center.	最大値 Number of input/output ports. 最小値 Number of input/output ports.	最大値 Power supply voltage or voltage range of the device. 最小値 Power supply voltage or voltage range of the device.	Tj = -40 to 105°C	8,16	Double/Single/Half	DMAC&DTC	最大値最小値	( 1 / 1 )	( 0 / 0 )	最大値最小値	最大値 Number of controller area netowork (CAN) interface channels. 最小値 Number of controller area netowork (CAN) interface channels.	最大値最小値	最大値最小値	最大値最小値	最大値 Number of I2C channels. 最小値 Number of I2C channels.	最大値最小値	最大値 Number of local interconnect network (LIN) channels. 最小値 Number of local interconnect network (LIN) channels.	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	RGB888	No	No	No	いいえ	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	はい	はい	128-bit Unique ID 128-bit Unique ID,TRNG TRNG	はい	はい	はい	JTAG/SWD			3	最大値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。最小値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator			Logical Operator	Logical Operator	Logical Operator	Logical Operator				Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator	Logical Operator														Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator																					Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator
R7FA8E2AFDCBD#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	N/A	Full Carton (Tray)	Arm Cortex-M85	480	1024	12	672	はい	224	BGA	13 x 13 x 1.47	0.8	174	1.68 - 3.6	Tj = -40 to 105°C	8,16	Double/Single/Half	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	0	0	2	6	2	2	0	0	2	0	1	0	0	RGB888	No	No	No	いいえ	20	8	0	0	4	0	2	2	0	0	0	13	0	1	0	2	0	0	0	1	はい	はい	128-bit Unique ID, TRNG	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA8E2AFDCBD#UC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model 今すぐ購入する	N/A	Full Tray (Tray)	Arm Cortex-M85	480	1024	12	672	はい	224	BGA	13 x 13 x 1.47	0.8	174	1.68 - 3.6	Tj = -40 to 105°C	8,16	Double/Single/Half	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	0	0	2	6	2	2	0	0	2	0	1	0	0	RGB888	No	No	No	いいえ	0	6	0	0	4	0	2	2	0	0	0	13	0	1	0	2	0	0	0	1	はい	はい	128-bit Unique ID,TRNG	はい	はい	はい	JTAG/SWD			3		購入/見積

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product
Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product
