概要

The RAA211250 is a DC/DC synchronous step-down (Buck) regulator that supports a 4.5V to 30V input voltage range and adjustable output voltage. It can deliver up to continuous 5A of continuous output current with premium load and line regulation performance.

The RAA211250 uses peak-current mode control architecture. Its PWM switching frequency is programmable to provide the best trade-off between transient response and efficiency. It also supports PFM operation and DEM to maximize light load efficiency, in addition to an external bias LDO input to further reduce power dissipation across the load range. The regulator also has an internal loop compensation circuit to reduce the external component count and BOM cost.

The RAA211250 provides useful functions such as internal or programmable soft-start and power good indicator. For safe operation, the RAA211250 also offers protection features such as cycle-by-cycle peak and valley current limit, input voltage UVLO, output voltage undervoltage (short-circuit) protection, and thermal shutdown.

RAA211250 Block Diagram

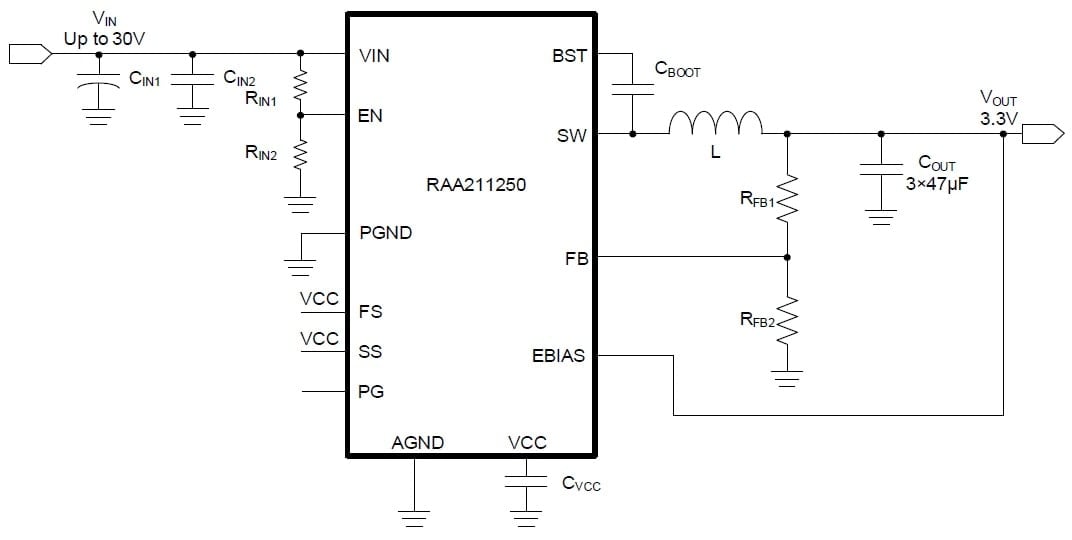

RAA211250 Typical Application Circuit

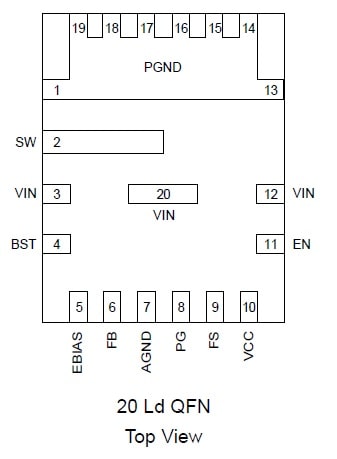

RAA211250 20 Ld QFN Pin Assignment

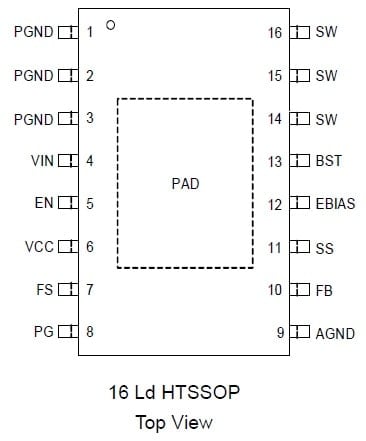

RAA211250 16 Ld HTSSOP Pin Assignment
RAA211250 Block Diagram
RAA211250 Typical Application Circuit
RAA211250 20 Ld QFN Pin Assignment
RAA211250 16 Ld HTSSOP Pin Assignment
  • Wide Vin operating range from 4.5V to 30V
  • Adjustable Vout from 0.8V to ~90% of Vin
  • Up to 5A of continuous output current
  • Default 400kHz or adjustable switching frequency from 200kHz to 800kHz
  • ±1% load regulation accuracy from -40°C to 125°C, ±0.5% load regulation accuracy at 25°C
  • 95μA typical quiescent current
  • Internal compensation, fixed 0.5ms SS for QFN and adjustable SS for HTSSOP
  • PFM operation and DEM at light load with integrated external bias LDO & Power Good indicator
  • Cycle-by-cycle peak and valley current limit, input voltage UVLO, output voltage undervoltage (short-circuit) protection and thermal shut down

アプリケーション

  • Up to 30V distributed power supplies & general purposes POL
  • Telecommunication base station power supplies
  • Power tools
  • Surveillance
  • Portable mobility devices
  • Industrial power systems

ドキュメント

= ピックアップ
分類 タイトル 日時
データシート
RAA211250 Datasheet
PDF 3.10 MB
1件

設計・開発

ソフトウェア／ツール
iSim:PEオフラインシミュレーションツール
iSim Personal Edition（iSim：PE）は、プロジェクトの早い段階で設計サイクルを速め、プロジェクト初期のリスクを低減し、現在のみならず次世代の設計に耐えうる部品を選定します。
ダウンロード
RAA211250 iSim:PE Model
 Simulator ルネサス
1件

ソフトウェアダウンロード
分類 タイトル 日時
ソフトウェア／ツール－その他
RAA211630 Family Design Tool
ログインしてダウンロード XLSX 312 KB
1件
RTKA211250DE0000BU

RTKA211250DE0000BU

Evaluation
詳しくはこちら

RAA211250 Synchronous Buck Evaluation Board with 4.5V to 30V Input Range, 3.3V 5A Output (QFN version)

The RTKA211250DE0000BU board evaluates the RAA211250 (QFN version), a DC/DC synchronous step-down regulator with programmable switching frequency. The RAA211250...

主要ドキュメント:
RTKA211250DE0000BU Evaluation Board Manual
RTKA211250DE0010BU

RTKA211250DE0010BU

Evaluation
詳しくはこちら

RAA211250 Synchronous Buck Evaluation Board with 4.5V to 30V Input Range, 3.3V 5A Output (HTSSOP version)

The RTKA211250DE0010BU board evaluates the RAA211250 (HTSSOP version), a DC/DC synchronous step-down regulator with programmable switching frequency. The RAA211250...

主要ドキュメント:
RTKA211250DE0010BU Evaluation Board Manual
Flexible MCU-based 6-Channel Power Sequencer Reference Design Board

EU096-PWRSEQPOCZ

Development
詳しくはこちら

フレキシブルなMCUベースの6チャネルパワーシーケンサ開発キット

フレキシブル6チャネルパワーシーケンサは、ルネサスの汎用マイクロコントローラRL78/G12と、パワーMOSFETを内蔵した6つのディスクリートDC/DCレギュレータをベースにしています。 使いやすさのために、マイクロコントローラ電源には固定出力電圧の低Iq LDOも利用されています。 このリファレンスデザインでは...

主要ドキュメント:
Flexible MCU-based 6-Channel Power Sequencer Hardware Design Guide
Lab on the Cloud を利用可能
PCベースのGUIで、実物のボードを使わずに、仮想ラボ上で開発とテストを開始できます。
ラボをクラウド上で起動
RZ/V2H Evaluation Kit

RZ/V2H-EVK

Evaluation
詳しくはこちら

RZ/V2H Quad-core Vision AI MPU Evaluation Kit

RZ/V2H AI MPU評価キット（RTK0EF0168C04000BJ）は、RZ/V2HクアッドコアVision AI MPUの評価に最適な評価ボードキットです。CPUボードとEXPボードで構成されています。本評価キットはRZ/V2Hの標準ソフトウェアパッケージに対応しており、低消費電力AI推論，Video...

主要ドキュメント:
RZ/V2H Evaluation Board Kit (Secure Type) ハードウェアマニュアル

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Pkg. Type
    Carrier Type
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    RAA211250GNP#HA0
    circleアクティブ
    memory
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 12月 QFN Reel 3 1.249 サンプルを入手,
    RAA211250GSP#HA0
    circleアクティブ
    memory
    spa
    view_in_ar
    サンプル入手可能
    今すぐ購入する
    		2033 12月 TSSOP-EP Reel 3 1.249 サンプルを入手,
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product

    ビデオ&トレーニング

    Portfolio of 30V-75V Bucks Power the Highest-Precision Loads with Excellent Accuracy

    The RAA211x family of bucks are highly scalable due to its unique pin-compatible wide Vin buck variants with integrated FETs that support up to 5A of continuous output current with premium load and line regulation performance. The RAA211835 supports 75V async buck operation of 3A loadings, while RAA211250/450/630/820 support sync buck operation of 30V 5A, 40V 5A, 60V 3A, 75V 2A respectively.
