概要

ISL80410は、高電圧、調整可能なVOUT低静止電流のリニア・レギュレータで、「常時オン」および「キープアライブ」アプリケーションに最適です。 ISL80410は、通常の動作条件下で+6V〜+40Vの入力電圧で動作し、無負荷時の自己消費電流はわずか18μAです。 ISL80410はENピンを備えており、このピンを使用してデバイスを低静止電流シャットダウン・モードにし、消費電流はわずか2μAです。 このデバイスは、過熱シャットダウンと電流制限保護機能を備えています。 ISL80410は、-40°C〜+125°Cの温度範囲で動作する定格で、8Ldのスモールアウトライン露出パッドプラスチックパッケージ(EPSOIC)で供給されます。

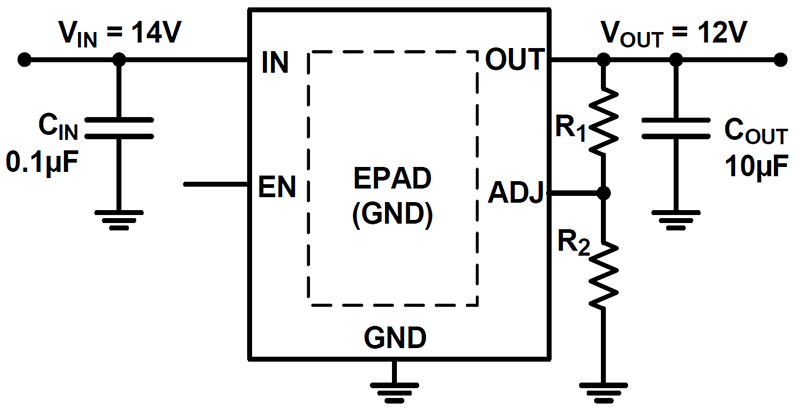

ISL80410 Functional Diagram
ISL80410 Functional Diagram
  • 6V〜40Vの広いVINV入力範囲
  • 2.5Vから12Vまでの調整可能な出力電圧
  • 150mAの出力電流を確保
  • 超低自己消費電流: 18μA
  • 標準シャットダウン電流: 2μA
  • ±1%精度の電圧リファレンス(全温度範囲、負荷時)
  • 150mAで295mVの低ドロップアウト電圧
  • 26μVRMSの低いノイズ
  • 40Vトレラントロジックレベル(TTL/CMOS)イネーブル入力
  • 10μFの出力コンデンサで安定動作
  • 5kV ESD HBM定格
  • サーマル・シャットダウンおよび電流制限保護
  • 8 Ld露出パッド エプソイックパッケージ

アプリケーション

  • Industrial
  • Telecommunications
