RA4W1 MCUグループ評価キット
EK-RA4W1 評価キットを使用すると、RA4W1 MCUグループの機能を容易に評価できると共に、RAファミリが持つルネサス独自のFlexible Software Package (FSP) と様々な IDE を使用して、組込みシステム向けアプリケーションを開発することができます...
概要
説明
トピックス
【リビジョンアップ】ソリューション・ツールキット Bluetooth® Low Energy 対応開発支援ツール QE for BLE[RA,RE,RX] V1.7.0 (PDF | English, 日本語)
・Bluetooth® Low Energy DA14531 Pmod モジュールに対応
【リビジョンアップ】ソリューション・ツールキット Bluetooth® Low Energy 対応開発支援ツール QE for BLE[RA,RE,RX] V1.7.0 (PDF | English, 日本語)
・Bluetooth® Low Energy DA14531 Pmod モジュールに対応
QE for BLEは、Bluetooth® Low Energyプロトコルスタックを使ったシステムの開発に対応した組み込みソフト開発ツールです。ルネサスBluetooth Low Energyマイコンの通信機能をすぐに試せて、導入にかかる開発期間の短縮を実現します。
本製品は、統合開発環境e² studioの拡張機能です。無償でダウンロードできます。
Bluetooth® ワードマークおよびロゴは登録商標であり、Bluetooth SIG, Inc. が所有権を有します。ルネサス エレクトロニクスは使用許諾の下でこれらのマークおよびロゴを使用しています。
特長
- Bluetooth® Low EnergyプロトコルスタックのAPIコマンドを発行できるスクリプト機能でBluetooth仕様に基づく通信を簡単に体験
- 通信ログ機能でBluetooth機器間の応答状況をいち早く確認可能
- スマートフォンとつながるサンプルスクリプトを提供
- ハードウエアがまだ揃っていない段階でも動作検証が可能
- Learn More
リリース情報
ターゲットデバイス
REファミリでご利用の場合は、ルネサスエレクトロニクス営業窓口にお問い合わせください
ダウンロード
|
|
|
|
|---|---|---|
| 分類 | タイトル | 日時 |
| ソフトウェア／ツール－その他 | ZIP 18.93 MB 英語 | |
| ソフトウェア／ツール－ソフトウェア | ZIP 5.21 MB 英語 | |
| ソフトウェア／ツール－その他 | ZIP 699 KB 英語 | |
3件
|
||
設計・開発
サンプルコード
関連ボード＆キット
ガルバニック皮膚抵抗・体組成計リファレンス設計ソリューション
ルネサスは、ウェアラブルなガルバニック皮膚反応製品や携帯型体組成計システムの出発点として、お客様が使用できるリファレンスデザイン/ソリューションを開発しました。この電池駆動のデバイスは最小限の消費電力で、GSRモードではDCコンダクタンス測定、BCMモードでは高精度なACインピーダンス測定を行います...
パワーポイントプレゼンタ
パワーポイントプレゼンタによりプレゼンテーション中にスライドショーをスムーズに制御します。パワーポイントプレゼンタソリューションを使用すると、Bluetooth Low Energy（BLE）経由でPCまたはマルチメディアプロジェクタをリモートコントロールできます...
RL78/G1D Evaluation Board
RL78/G1D 評価キット は、RL78/G1D評価、Bluetooth Low Energyアプリケーションの新たな開発をすることができます。RL78/G1D評価キットは、FCC、IC、CE、KC、MIC（日本）の認証を取得済みです。
RL78/G1D評価キットは...
主要ドキュメント:
スマートLED
LED照明の発光は、スマートフォンのアプリケーションで簡単に調整できます。 これは、Bluetooth® low energy（BLE）マイコン・RL78/G1Dを使用してスマートフォンに接続することによって実現できます。
Disclaimer: THIS MATERIAL IS PROVIDED “AS-IS” FOR...
スマートロック
スマートフォンのアプリケーションを使用して、ドアをリモートでロックおよびロック解除します。アラームモード（チェーンがロック状態で遮断されたときに作動）とパスワード管理機能を内蔵しているため、全体的な安全性を高めることができます。このソリューションは、自転車、オートバイなどにも使用できます。セキュリティのため...
BLEスマート薬ケース
スマート薬ケースは、患者の薬の摂取を確実にするように設計されています。 専用のスマートフォンアプリを使用して、自分の携帯電話を設定してリマインダーを表示したり、個人の投薬状況を管理したりすることができます。
このデモキットは、UARTを介してRL78/G1D BLEモジュールと通信するRL78/G13マイコンを搭載しています。...
スマート血圧計
電子血圧計は、低コスト、小型化および自動化というメリットがあります。 操作や持ち運びが簡単なので、家庭に必要不可欠なヘルスケア製品になりました。 スマートフォンとモバイルインターネット技術の発展により、スマート血圧計は測定データの無線送信を実現し、血圧パラメータの値を記録することができるようになりました...
スマート体組成計
今日の社会では、人々は体重、体脂肪率および他の体組成測定値を含む個人的な健康データに注意を払っています。その結果、体脂肪スケールはますます普及しています。 ルネサスの体組成計ソリューションを使用すると、体脂肪などの健康管理に関する情報を簡単に測定できます。体脂肪計には...
Target Board for RX23W
Target Board for RX23Wは、RX23Wの評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E1エミュレータ/E2 エミュレータLiteを必要とせずにアプリケーションを開発できます。さらに、すべてのMCU信号ピンへのアクセスを可能にするピンヘッダ用スルーホールを搭載しているため...
主要ドキュメント:
Target Board for RX23W module
Target Board for RX23W moduleは、RX23W moduleの評価、試作および開発に利用できます。本製品はエミュレータ回路を搭載しているので、E1エミュレータ/E2 エミュレータLiteを必要とせずにアプリケーションを開発できます。さらに...
RX23W Solution Starter Kit for Bluetooth® 5 Evaluation
Renesas Solution Starter Kit for RX23Wは、RX23W(コードフラッシュ512KB、ピン数85-pin)の入門用に最適なスタータキットです。
LCDディスプレイモジュール、オンチップデバッギングエミュレータが添付されております...
低消費電力Bluetooth Pmodボード（ルネサス クイックコネクト IoT）
US159-DA14531EVZ低消費電力Bluetooth® Pmod™ モジュールは、Pmod拡張機能を搭載した評価キットやマイクロコントローラボードに、低消費電力 Bluetooth機能を追加することが可能です。本ボードでは、オンボードBluetooth 5.1モジュール用に標準的なPmod...
主要ドキュメント:
PMOD Expansion Board for RYZ012x1
PMOD Expansion Board for RYZ012x1は、RYZ012A1/B1の評価および開発に利用できます。PMOD Expansion Boardは、 PMODインタフェースを介してルネサスMCUキットに簡単に接続できます。また、SPIまたはUARTインタフェースを介して制御できます。
調べる
ビデオ&トレーニング
RX23W QE for BLEの紹介
Video List
詳細情報

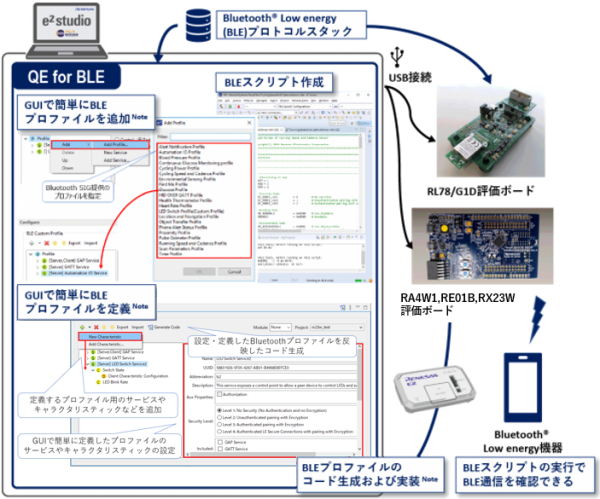

機能
Bluetooth仕様に基づく通信を、手軽にすぐ試せます
Bluetooth® Low EnergyプロトコルスタックのAPIコマンドを発行できるスクリプト機能でBluetooth仕様に基づく通信を簡単に体験でき、通信ログ機能でBluetooth機器間の応答状況をいち早く確認できます。
これらの機能により、マイコンの初期設定といった複雑な組み込みプログラムを作成することなく、Bluetoothをすぐに試せて、通信の基本機能の理解や学習に集中できます。
スマートフォンと繋がるサンプルスクリプトもプロファイル(= Bluetoothで定義された通信プロトコル)ごとに多数ご用意していく予定です。(Note1)
Note
- 各ファミリ向けのQE for BLEによって、サポートする機能が異なります。
画像
Note: 一部の機能はQE for BLE[RA,RE,RX]のみサポートします。
使い方 × 組み合わせ方 = ∞ (無限大)
PC(e² studio上で動くQE for BLE)がハードウエアの代わりとなってBluetoothの通信を制御するので、お客様独自のハードウエアがまだ揃っていない段階でも、先行して「心拍計プロファイル(HRP)を使ってこんな動作をさせたい」といったアイデアをスクリプトで試せて、動作を検証できます。
スマートフォン用アプリ開発の際には、QEのスクリプト機能でPCを擬似ターゲットとして利用することによって、対象デバイスのいろいろな設定を確認しながらアプリ開発が行えます。
対応プロトコルスタック
| デバイス | ミドルウェア |
|---|---|
| RA4W1 | Flexible Software Package (FSP) |
| RE01B | REファミリ用 Bluetooth® Low Energy プロトコルスタック |
| RX23W | RXファミリ用 Bluetooth® Low Energy プロトコルスタック |
| RL78/G1D | RL78ファミリ用 Bluetooth® Low Energy プロトコルスタック |
