RL78/G23 照明通信マスタ評価ボード
RL78/G23 照明通信マスタ評価ボードは、各種照明通信規格の評価ボードを制御するための照明通信マスタボードです。DALI、DMX512、赤外線通信のプロトコルをサポートしています。DALI マルチマスタ動作および各種DALIテスト規格への適用が可能です。(*1)
Pmod™インタフェースコネクタを搭載し...
概要
説明
DALI通信概要
近年、SDGs、ESGなど持続可能な社会に向け、省エネ性、安全性と快適性を重視したビルの開発・供給が進んでいます。そこで、BCPの他、ビルに向けた環境認証・評価制度となるLEED、ZEB、WELLなどが登場しました。様々な環境認証・評価へ取り組むため、照明は重要な一環として自由自在な調光・調色の制御により、快適性などを高めながら、省エネやコスト削減を図れています。それに向かって国際規格DALIが登場し、既に世界の主流となっています。
*1 LEED：建物と敷地利用についての環境性能評価システム *2 ZEB：快適な室内環境を実現しながら、建物で消費する年間の一次エネルギーの収支をゼロにすることを目指した建物のこと
*3 WELL：建物の環境・エネルギー性能と利用者の健康・快適性を評価するシステム
*4 UL規格：アメリカの認証機関（Underwriters Laboratories Inc.）が策定する製品安全規格
*5 ISO規格：製品やサービスに関して「世界中で同じ品質、同じレベルのものを提供できるようにしましょう」という国際的な基準
*6 IEC規格：電気・電子に関する国際規格
DALI通信
DALIはDigital Addressable Lighting Interfaceの略で、IEC62386で規定されたオープンな照明用国際通信規格です。通信は、マスタ（Control Device）とスレーブ（Control Gear）で構成されています。

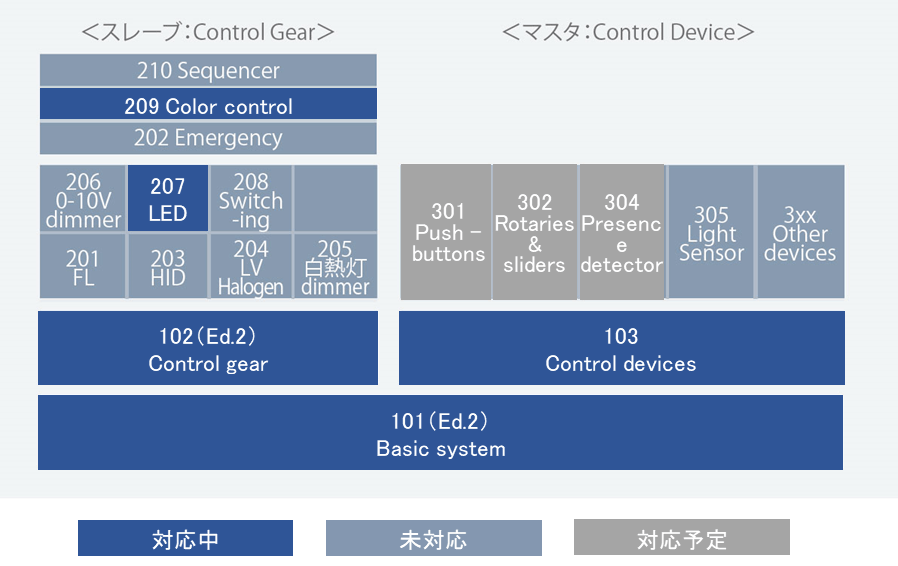

DALI規格一覧
伝送路の基本は101、Control Gear は102、Control Deviceは103で構成されています。Control Device はルータ、スイッチ、人感センサ/ 照度センサなどが含まれ、Control Gear は照明灯具が含まれます。その上位に個別機器に特化した規格（2xx,3xx）が用意されています。この構成により、共通の基盤で照明に関する機器を開発可能です。
画像
DALI通信特長
- 灯具を個別に調光可能
- 同一回路内でも個別に調光・調色などのコントロールが可能
- 施工や管理が容易になる
- オープンプロトコル
- 異なるメーカの製品（照明器具、センサ、スイッチ）を１つのControl Systemで制御可能
- Control Device1台で64台までのアドレスを設定できる
- ビルのエネルギー監視システム（BEMS）と連動可能
- 双方向通信可能
- 灯具の状態監視が可能
画像
DALI-２へ
現在、DALI はDALI-2と呼ばれる新しい規格に進化しています。DALI-2では照明へのニーズに合わせて新しいアプリケーションの定義、機能追加、互換性向上が盛り込まれています。そして、規格準拠には公式テストの実施が必要になってきています。
ルネサスは初めてDALI の規格化団体に加入した半導体メーカとして、最新の規格動向に沿った、テスト済みのプロトコルスタックを含むソリューションを提供しています。
DALIシステム事例 – スマート照明
DALIでタスク・アンビエントという照明方式を実現できます。タスク・アンビエントとは、机などの対象物（タスク）と床や廊下などの周辺（アンビエント）を照らす照明を分けることを指しています。
タスク・アンビエント照明の特長：
- 人に合わせた調光調色により、作業効率を高められる
- 個別に必要な調光を行うことで従来よりも省エネが実現できる
- さらに、人感センサを用いた自動消灯、照度センサを用いた外光を加味した照明制御で、さらなる省エネの実現が可能
画像
本構成は、机などの対象物（タスク）と床や廊下などの周辺（アンビエント）を照らす照明が個別に制御可能なタスク・アンビエント照明になっています。各照明、センサ、スイッチはDALIにより接続され、集中管理の照明コントローラなどからも制御可能となっています。 このように、DALI は必要な機器をすべて結び、制御することができるため、タスク・アンビエント照明を容易に実現することができます。
DALIソリューション
ソリューション特徴
DALI-2 TOTAL SolutionはControl Device ( ルータ等のマスタ機器 ) と Control Gear ( 照明灯具等のスレーブ機器 ) の両方をサポートしたソリューションです。ソリューションを活用いただくことで、セット開発をされるお客様は、スタック及びアプリケーション開発にかかる時間を半年～1年間程度短縮することが可能です。
画像
DALI-2 Total Solutionの特徴
- Control Gear
- 実績あるDALI Control Gearライブラリ（IEC62836-102対応）
- LED照明、演出用照明に特化したParticular Requirements 207LED、209Tcをサポート
- DALI通信とデジタル電源向け周辺機能 を搭載したRL78/I1Aにより、CPU負荷/コードサイズ削減、セットトータルのコストダウンを実現
- 公式DALIテスタでテスト済のスタック
- Control Device：Application Controller
- Input Device（RL78/G23）はノイズに強いTouch機能をサポートし、デザイン性に優れたスイッチを実現可能。更に、SMS機能*によりCPU負荷/タイマ数を削減してDALI機能を実現
- クラウド環境に対応したFreeRTOSとDALI Application Controller ライブラリ ( IEC62386-103対応 )
- Web(AWS), PC(GUI), スイッチの3方式で調光制御可能
- ユーザ認証, OTAに対応
- 将来の拡張を見据えたプロプラエタリフレーム（32bit以上）対応DALIドライバ
* SMS機能：Snooze Mode Sequencerの略で、CPUとは独立して処理を実行する機能
リリース情報
ソリューション対応表
| 用途 | 主な規格 | 推奨製品 | 評価用ボード | ソリューション |
|---|---|---|---|---|
| 照明灯具 | IEC62386-102 ed.2.0 Control Gear (General Requirement) | RL78/G24 | DC/DC LED Control Evaluation Board | ソフトウェア自動生成ツール アプリケーションノート：RL78/G24 DALI-2 Control Gear 基本(102) 調光(207) 調色(209) サンプルアプリケーション Rev.1.00 (PDF | English, 日本語) |
| ルータ | IEC62386-103 ed.1.0 Control Device (General Requirement) Application Controller | RL78/G23 | Lighting Communication Master Evaluation Board | マニュアル：RL78/G23 照明通信マスタ評価ボード ユーザーズ・マニュアル
(PDF | English, 日本語) DALI Master Control GUI |
| ルータ | IEC62386-103 ed.1.0 Control Device (General Requirement) Application Controller | RX65N | RX65N Cloud kit + DALI-2 Option board | アプリケーションノート：RX65N グループ アプリケーションノート Cloud kit を使用したDALI-2 照明通信(Control Device/Application Controller 編)
(ZIP | English, 日本語) DALI Master Control GUI |
プロトコルスタックライブラリ一覧 (2024年現在)
| 規格 IEC 62386 | 用途 | 規格 IEC 62386 | RL78 *3 | RA *2 | RX |
|---|---|---|---|---|---|
| 102 Ed.1.0 | 照明灯具/PWM変換器など | Control Gear (General Requirement) | check | - | - |
| 207 Ed.1.0 | LED modules (Particular Requirement) | check | - | - | |
| 102 Ed.2.0 | Control Gear (General Requirement) | check | check | - | |
| 207 Ed.2.0 | LED modules (Particular Requirement) | check | check | - | |
| 209 Ed.1.0 Tc | Color Control (Particular Requirement) | check | check | - | |
| 103 Ed.1.0 | スイッチ/ルータ/センサなど | Control Device (General Requirement) Application Controller | - | check | check |
| Control Device (General Requirement) Input Device | check | check | - | ||
| 301 Ed.1.0 | Push buttons (Particular Requirement) | check | check | - | |
| 302 Ed.1.0 | Absolute input devices (Particular requirements) | check | - | - | |
| 303 Ed.1.0 | Occupancy sensors (Particular requirements) | check | - | - | |
| 304 Ed.1.0 | Light sensors (Particular requirements) | check | - | - |
*1:DALI通信部分について公式テスタおよびテストシーケンスで動作確認を実施
*2:MBS/CS-Lab GMBH製
*3:ルネサス製, パートナー企業 テセラテクノロジ社でDALIスタックの受託開発サービスを提供中。こちらをご覧ください
手軽に開発/評価できる通信評価環境
通信評価環境は、通信対応調光器（通信マスタ、DALIスイッチ、センサ）等を開発する方向けのリファレンスソリューションです。灯具との通信(DALI, DMX512, 赤外線通信)の評価としてもお使いいただくことができます。 ボードの詳細については各ボードをクリックしてリンク先情報をご確認ください。
| 照明通信マスタ評価ボード (RTK7RL23LMP00000BJ) | 照明通信マスタ評価ボード (TCM-RL78/I1A) | RL78/G24 DC/DC LED制御評価ボード (RTK7RLG240P00000BJ) | RX65N Cloud kit + DALI-2 Option Board | |
|---|---|---|---|---|
| ユースケース | 照明スイッチとマスタの評価開発 | マスタ機能の評価開発 | DALIスタックの基本評価 | Cloud接続によるアプリケーションコントローラの開発 |
| MCU | RL78/G23 | RL78/I1A | RL78/G24 | RX65N + RL78/I1A |
| 電源電圧 | DC5V | DC5V | DC5V | DC5V |
| 特徴 | 静電容量タッチキーを搭載したDALI入力デバイス | DALI入力デバイス | DALIの基本評価 | クラウド接続 |
| 調光I/F | DALI-2/DMX512/IR/Switch | DALI/DMX512/IR | DALI-2/IR/DMX512/PMBus/SMBus | DALI-2/Switch |
| ソフトウェア自動生成ツール | 対応 | 対応 | 対応 | - |
| 本体サイズ(W x D x H) | 120 x 120 mm | 120 x 120 mm | 140 x 90 mm | 160 x 240 x 42.5 mm *オプションボード込み |
*ボード詳細については弊社営業にお問い合わせください
通信評価用 DALI, DMX512 マスタコントロールGUI
通信評価のマスタとして DALI, DMX512 用のGUIをご用意しています。TCM-RL78I1A(テセラテクノロジ製)と組み合わせて頂く事で、マスタとして動作させることが可能です。通信による照明制御の評価としてお使い頂けます。GUI は弊社WEB サイトから無償ダウンロード可能です。
画像
画像
製品比較
アプリケーション
関連ボード＆キット
RL78/I1A照明通信マスタ評価ボード TCM-RL78I1A
DALI, DMX512, 赤外線通信のマスタ機能の評価開発を行うことのできるボードです。
RL78/G24 DC/DC LED制御評価ボード
RL78/G24 DC/DC LED制御評価ボードは、DC/DCコンバータ制御と各種通信規格が評価できるボードです。RL78ファミリMCUの中で最高の処理性能を持ち、電源制御に向けた強化されたアナログ機能を搭載したRL78/G24を使用しています。
本ボードは、PMBus/SMBus、DALI-2、DMX512...
