概要

Renesas RA4M3 32ビットMCUグループは、TrustZoneを搭載した高性能 Arm^® Cortex^®-M33 コアを採用しており、セキュア暗号エンジンと併せてセキュアエレメント機能を実現します。RA4M3 は高効率な 40nmプロセスで製造され、動作時の消費電力も低く抑えられています。オープンでフレキシブルなFlexible Software Package（FSP, FreeRTOS使用)だけではなく、多彩なRTOSやミドルウェアなどのパートナーエコシステムに対応します。RA4M3 は、多彩なコネクティビティ、今後ますます重要となるセキュリティ、大容量内蔵 RAM、そして低電力消費を必須とする IoT アプリケーションに最適です。

100MHz Arm® Cortex®-M33、TrustZone® 搭載
セキュアエレメント機能
512kB ～ 1MB フラッシュメモリ、パリティ機能搭載 64kB SRAM、エラー修正機能搭載 64kB SRAM
EEPROM のようにデータを保存できる 8KBフラッシュメモリ
1kB スタンバイ SRAM
64 ～ 144 ピンのパッケージラインナップ
静電容量式タッチセンシングユニット (CTSU)
USB 2.0 Full Speed
CAN 2.0B
Quad SPI
SCI (UART、Simple SPI, Simple I²C)
SPI/I²C マルチマスタインターフェース
SDHI および MMC

セキュリティ用途（火災検知、盗難検知、制御パネル）
計量（電動、自動検針）
産業(ロボット、ドアオープナ、ミシン、自動販売機、UPS)

ドキュメント

設計・開発

ソフトウェア／ツール

Software title	Software type	会社名

静電容量式タッチセンサ対応開発支援ツール QE for Capacitive Touch マイコンの静電容量式タッチ機能を使用した組み込みシステム開発において、タッチインタフェースの初期設定や感度のチューニングを簡単に行え、開発期間の短縮が実現できます。 [ルネサスIDE e² studio用拡張機能] [スタンドアロン版] [Support MCU/MPU:RA,RL78, RX, Renesas Synergy™] ダウンロード RA ファミリ QEとFSPを使用した静電容量タッチアプリケーションの開発静電容量センサマイコン　静電容量タッチ電極デザインガイド Rev.2.00 静電容量センサマイコン静電容量タッチノイズイミュニティガイド静電容量センサマイコン静電容量センサユニットソフトウエアフィルタサンプルプログラム静電容量センサマイコン静電容量センサユニットソフトウエアフィルタサンプルプログラム静電容量センサマイコン QE for Capacitive Touch アドバンスドモード(高度な設定)パラメータガイド静電容量センサマイコン静電容量タッチ導入ガイド	Solution Toolkit	ルネサス
RA Flexible Software Package (FSP) FSPは、Arm® Cortex®-Mコアを採用しているRenesas RA ファミリを用いた組み込みシステムを開発するためのソフトウェアパッケージです。注：「FSP with e² studio Installer (Platform Installer)」は、e² studio、FSPパック、GCCツールチェーンおよびSegger J-Linkドライバをインストールします。個別インストールは不要です。ダウンロードソフトウェアIPと機密データの保護組み込み IoT 設計におけるセキュリティ課題を解決するソリューションコネクテッドワールドにおけるセキュリティとは Arm® TrustZone® を使用したシステム開発のメリット RA Azure IoT Cloud Connectivity Solution Renesas RA Family Device Lifecycle Management for Cortex-M33 RA Arm® TrustZone® Tooling Primer Migrating Projects to New FSP Version Injecting Plaintext User Keys Establishing and Protecting Device Identity using SCE9 and Arm® TrustZone®EK-RA4M3 Example Project Bundle e² studioからIARまたはKeilへのアプリケーションコンバート RA6 Basic Secure Bootloader Using MCUboot and Internal Code Flash EK-RA4M3 Example Project Bundle Establishing and Protecting Device Identity using SCE9 and Arm® TrustZone® - Sample Code Renesas RA Securing Data at Rest Using the Arm® TrustZone®Security Design with Arm® TrustZone® using Cortex-M33 Security Design with Arm® TrustZone® using Cortex-M33 Injecting Plaintext User Keys Renesas Security Engine Operational Modes	Software Package	ルネサス
E2エミュレータ [RTE0T00020KCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU] ダウンロード [パンフレット] E2エミュレータ[RTE0T00020KCE00000R]	Emulator	ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R] オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]	Emulator	ルネサス
PG-FP6 フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]	Programmer (Unit/SW)	ルネサス
Renesas Flash Programmer (Programming GUI) フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]	Programmer (Unit/SW)	ルネサス
RA スマート・コンフィグレータ RAスマート・コンフィグレータ(RA SC)はRAファミリMCUのソフトウェア(BSP、ドライバ、RTOSおよびミドルウェア)を構成できる、デスクトップアプリケーションです。このRA SCを使用することで、パートナー製IDEを使うことが可能になります。	Solution Toolkit	ルネサス
センサソフトウェアルネサスセンサ製品の制御、データ取得を実現するミドルウェア(FITモジュール、FSPモジュール)、サンプルソフトウェアパッケージを提供します。ダウンロード HS300x Sample application - Sample Code	Sensor	ルネサス
Security Key Management Tool ルネサスのセキュリティIPを使用した鍵管理システムに対応した、鍵のラッピングツールユーザアプリケーションやデバイスライフサイクル管理(DLM)の鍵の、安全なインストールや更新を実現します。	Solution Toolkit	ルネサス
統合開発環境 e² studio RAファミリ向け情報 Eclipseベースルネサス統合開発環境	IDE and Coding Tool	ルネサス
SEGGER emWin GUI Library for Renesas RA Products SEGGER's emWin graphics library is a ready-to-use solution that provides a versatile and professional GUI platform for creating interactive and high-quality graphical user interfaces on any type of display for the Renesas RA family.	Imaging	SEGGER
SEGGER J-Link and J-Trace PRO The J-Link debug probes offer full support for RZ Family MPUs. With their outstanding performance, robustness, and ease of use are widely recognized as the market-leading debug probes today.	Emulator	SEGGER
IAR Embedded Workbench for Arm IAR Embedded Workbench for Arm (EWARM) provides a complete development environment for Arm - including RA Family MCUs - generating fast, compact code and enabling you to take full control of your code.	IDE and Coding Tool	IAR Systems
Arm® Keil® MDK Arm® Keil® MDK is a comprehensive software development solution for Arm-based microcontrollers, including RA Family MCUs, containing all the components that you need to create, build, and debug embedded applications.	IDE and Coding Tool	Arm® Keil® MDK Arm®
Reality AI Utilities ルネサスe² studio向けプラグインモジュール	Solution Toolkit	ルネサス
15件

EK-RA4M3

Evaluation

詳しくはこちら

RA4M3 MCUグループ評価キット

EK-RA4M3 評価キットを使用すると、RA4M3 MCUグループの機能を容易に評価できると共にに、RAファミリが持つルネサス独自のFlexible Software Package（FSP）と様々なIDE を使用して、組込みシステム向けアプリケーションを開発することができます。

はじめに

クイックスタート...

主要ドキュメント:

EK-RA4M3 クイックスタートガイド

EK-RA4M3 v1 ユーザーズマニュアル

EK-RA4M3 v1 Design Package

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる

製品選択

Processing table

	PLP	Carrier Type	CPU	Operating Freq (Max) (MHz)	Program Memory (KB)	Data Flash (KB)	RAM (KB)	ECC SRAM	Lead Count (#)	Pkg. Type	Pkg. Dimensions (mm)	Pitch (mm)	I/O Ports	Supply Voltage (V)	Temp. Range	External Memory Bus (bit)	Floating Point Unit	DMAC or DTC	External Interrupt Pins (#)	USB FS (host ch/device ch)	USB HS (host ch/device ch)	Ethernet	CAN (ch)	CAN-FD (ch)	SCI or UART (ch)	SPI (ch)	I2C (#)	I3C (ch)	LIN (#)	SSI (ch)	OSPI (ch)	SDHI (ch)	Capacitive Touch Sensing Unit (ch)	Graphics LCD Controller	Camera I/F (Parallel)	Segment LCD Controller	Wireless	IrDA	PWM Output (pin#)	32-Bit Timer (ch)	16-bit High Res Timer (ch)	16-bit Enhanced Timer (ch)	16-Bit Timer (ch) (#)	8-Bit Timer (ch)	Asynchronous General Purpose Timer (ch)	Watchdog Timer (ch)	24-Bit Sigma-Delta A/D Converter (ch)	16-Bit A/D Converter (ch)	14-Bit A/D Converter (ch)	12-Bit A/D Converter (ch)	10-Bit A/D Converter (ch)	12-Bit D/A Converter (ch)	8-Bit D/A Converter (ch)	High-Speed Analog Comparator (ch)	Low-Power Analog Comparator (ch)	PGA (ch)	OPAMP (ch) (#)	Temperature Sensor (ch) (#)	RTC	LVD or PVD	Security & Encryption	Power-On Reset	Sub-clock (32.768 kHz)	On-chip Oscillator	Debug Interface	Replacement Product	Replacement Remark	Moisture Sensitivity Level (MSL)	Price (USD) \| 1ku	ご購入 / サンプル
(33) アクティブ (0) Obsolete / NRND / LTB	最大値 The duration date of a product in the Product Longevity Program (PLP). 最小値 The duration date of a product in the Product Longevity Program (PLP).	Bulk (Tray) Full Carton (Tray) Tape & Reel	Arm Cortex-M33	最大値 Operating frequency range. 最小値 Operating frequency range.	512 768 1024	最大値 Data Flash memory size. 最小値 Data Flash memory size.	最大値 Random access memory size. 最小値 Random access memory size.	はい	64 100 144	BGA LFQFP LQFP	6 x 6 x 1.38 7 x 7 x 1.29 10 x 10 x 1.7 14 x 14 x 1.7 20 x 20 x 1.7	0.5 0.65	42 46 76 110	2.7 - 3.6	Ta = -40 to 85°C Ta = -40 to 105°C	No	Single	DMAC&DTC	最大値最小値	( 1 / 1 )	( 0 / 0 )	No	最大値 Number of controller area netowork (CAN) interface channels. 最小値 Number of controller area netowork (CAN) interface channels.	最大値最小値	最大値最小値	最大値最小値	最大値 Number of I2C channels. 最小値 Number of I2C channels.	最大値最小値	最大値 Number of local interconnect network (LIN) channels. 最小値 Number of local interconnect network (LIN) channels.	最大値最小値	最大値最小値	最大値最小値	最大値最小値	No	No	No	No	いいえ	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	最大値最小値	はい	はい	128-bit Unique ID AES(128/192/256) Arm TrustZone ECC/RSA(4K)/DSA GHASH SHA224/SHA256 TRNG Tamper Detection	はい	はい	はい	JTAG/SWD			3	最大値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。最小値参考価格は、1,000個を基準としています。また、予告なく変更される場合があります。	サンプルを入手購入/見積
型名	Logical Operator	Logical Operator	Logical Operator		Logical Operator			Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator	Logical Operator	Logical Operator												Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator																					Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator	Logical Operator		Logical Operator
R7FA4M3AD3CFB#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	512	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.512	サンプルを入手, 購入/見積
R7FA4M3AD3CFB#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	512	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.997	サンプルを入手, 購入/見積
R7FA4M3AE3CFB#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	768	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.505	サンプルを入手, 購入/見積
R7FA4M3AE3CFB#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.618	サンプルを入手, 購入/見積
R7FA4M3AE3CFM#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	768	8	128	はい	64	LFQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.585	サンプルを入手, 購入/見積
R7FA4M3AE3CFM#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	64	LFQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AE3CFP#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	768	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AE3CFP#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.032	サンプルを入手, 購入/見積
R7FA4M3AF2CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2034 3月	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.237	サンプルを入手, 購入/見積
R7FA4M3AF2CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	TBD	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AF3CFB#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	1024	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.681	サンプルを入手, 購入/見積
R7FA4M3AF3CFB#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.797	サンプルを入手, 購入/見積
R7FA4M3AF3CFM#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	1024	8	128	はい	64	LFQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.776	サンプルを入手, 購入/見積
R7FA4M3AF3CFM#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	64	LFQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AF3CFP#AA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2037 12月	Bulk (Tray)	Arm Cortex-M33	100	1024	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.182	サンプルを入手, 購入/見積
R7FA4M3AF3CFP#BA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	2039 3月	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AD2CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2034 3月	Full Carton (Tray)	Arm Cortex-M33	100	512	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AD2CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2034 3月	Full Carton (Tray)	Arm Cortex-M33	100	512	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	2.989	サンプルを入手, 購入/見積
R7FA4M3AD3CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TBD	Full Carton (Tray)	Arm Cortex-M33	100	512	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		サンプルを入手, 購入/見積
R7FA4M3AE2CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2034 3月	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.634	サンプルを入手, 購入/見積
R7FA4M3AE2CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	2034 3月	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 85°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.587	サンプルを入手, 購入/見積
R7FA4M3AE3CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TBD	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.951	サンプルを入手, 購入/見積
R7FA4M3AF3CBM#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TBD	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	144	BGA	7 x 7 x 1.29	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )	No	2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	5.144	サンプルを入手, 購入/見積
R7FA4M3AD3CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	TBD	Full Carton (Tray)	Arm Cortex-M33	100	512	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.207	サンプルを入手, 購入/見積
R7FA4M3AE3CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	TBD	Full Carton (Tray)	Arm Cortex-M33	100	768	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.831	サンプルを入手, 購入/見積
R7FA4M3AE3CFP#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TBD	Tape & Reel	Arm Cortex-M33	100	768	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	3.986	サンプルを入手, 購入/見積
R7FA4M3AF3CBQ#BC0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能今すぐ購入する	TBD	Full Carton (Tray)	Arm Cortex-M33	100	1024	8	128	はい	64	BGA	6 x 6 x 1.38	0.65	46	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	0	7	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	8	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.034	サンプルを入手, 購入/見積
R7FA4M3AF3CFP#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model サンプル入手可能	TBD	Tape & Reel	Arm Cortex-M33	100	1024	8	128	はい	100	LFQFP	14 x 14 x 1.7	0.5	76	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	1	12	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	17	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.175	サンプルを入手, 購入/見積
R7FA4M3AF3CFB#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	N/A	Tape & Reel	Arm Cortex-M33	100	1024	8	128	はい	144	LFQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4	0	0	4	0	6	2	0	0	0	19	0	2	0	0	0	0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3	4.708	購入/見積
R7FA4M3AD3CFB#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	N/A	Tape & Reel		100	512	8	128	はい	144	LQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4			4	0		2	0	0	0	19	0	2	0			0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		購入/見積
R7FA4M3AE3CFB#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	N/A	Tape & Reel		100	768	8	128	はい	144	LQFP	20 x 20 x 1.7	0.5	110	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	1	0	1	20	No	No	No	No	いいえ	16	4			4	0		2	0	0	0	19	0	2	0			0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		購入/見積
R7FA4M3AE3CFM#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	N/A	Tape & Reel		100	768	8	128	はい	64	LQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4			4	0		2	0	0	0	8	0	2	0			0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		購入/見積
R7FA4M3AF3CFM#HA0 circleアクティブ memoryPkg. Info view_in_ar PCB Symbol, Footprint, and 3D Model	N/A	Tape & Reel		100	1024	8	128	はい	64	LQFP	10 x 10 x 1.7	0.5	42	2.7 - 3.6	Ta = -40 to 105°C	No	Single	DMAC&DTC	16	( 1 / 1 )	( 0 / 0 )		2	0	6	1	2	0	0	0	0	0	7	No	No	No	No	いいえ	16	4			4	0		2	0	0	0	8	0	2	0			0	0	1	はい	はい	128-bit Unique ID, AES(128/192/256), Arm TrustZone, ECC/RSA(4K)/DSA, GHASH, SHA224/SHA256, TRNG, Tamper Detection	はい	はい	はい	JTAG/SWD			3		購入/見積

Tips for Using This Parametric Table:

Hide Filters button in header: Collapse or expands filters
Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
Reset button in header: Reset all filters to the page default
Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
Export button in header: Export the filtered results of the table to an Excel document
Filter parts search bar in header: Type to filter table results by part number
Hide column button in column headers: Select to hide columns in table
AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
Document icon next to product name in row: View the featured document for this product

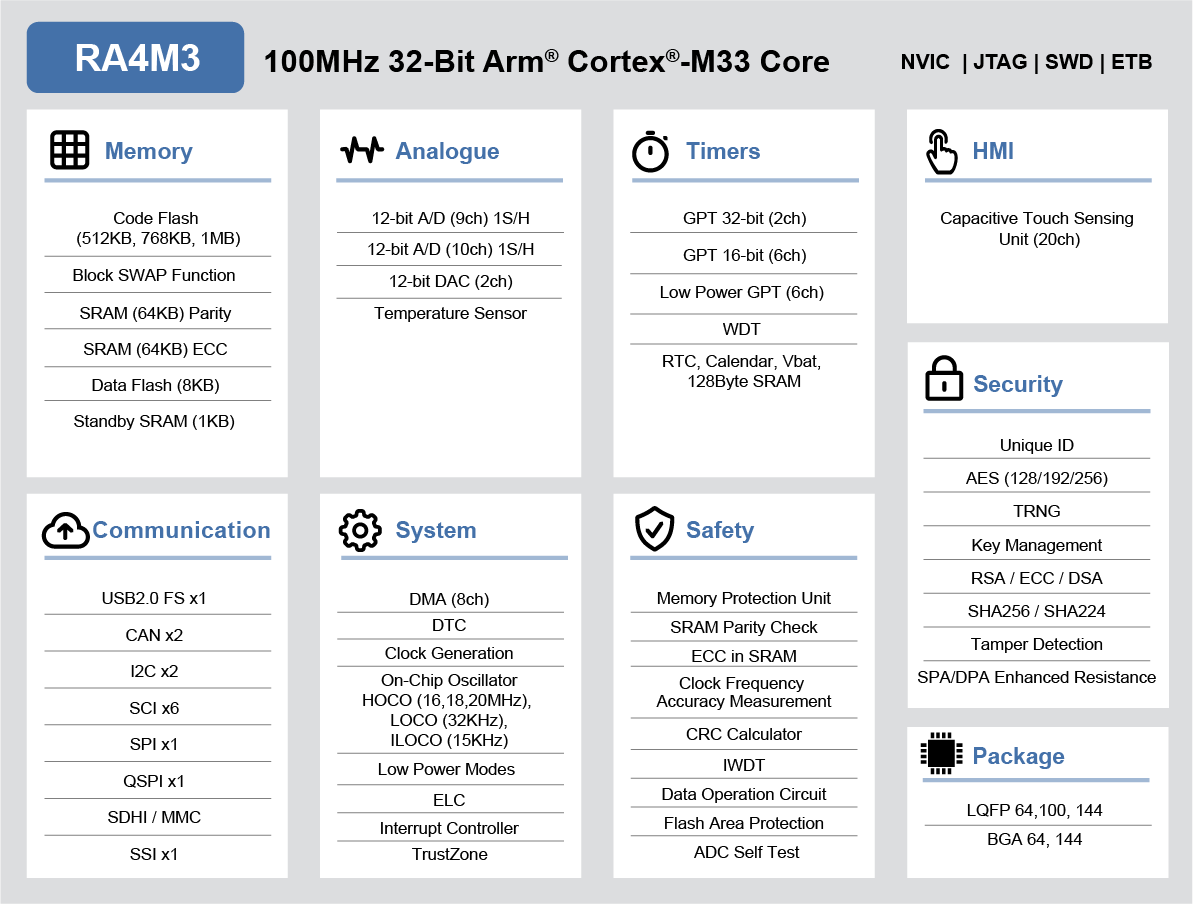

Chip icon next to the right of the document icon in row: View the block diagram for this product
Cart icon to the right of the chip icon: Indicates that samples are available for this product
