概要

RL78/H1Dマイコンは、ΔΣA/Dコンバータ、SAR A/Dコンバータ、プログラマブルゲインアンプ、オペアンプ、8/12ビットD / Aコンバータなどの高精度なアナログ機能を搭載しています。またヘルスケア機器、とくに血圧計に最適なLCDコントローラ/ドライバを内蔵しています。 また、ガス/水道メータ等の各種メータにおける回転検知用途に最適なサンプリング出力タイマ/ディテクタ、外部サンプリング機能を搭載した製品もラインナップされております。

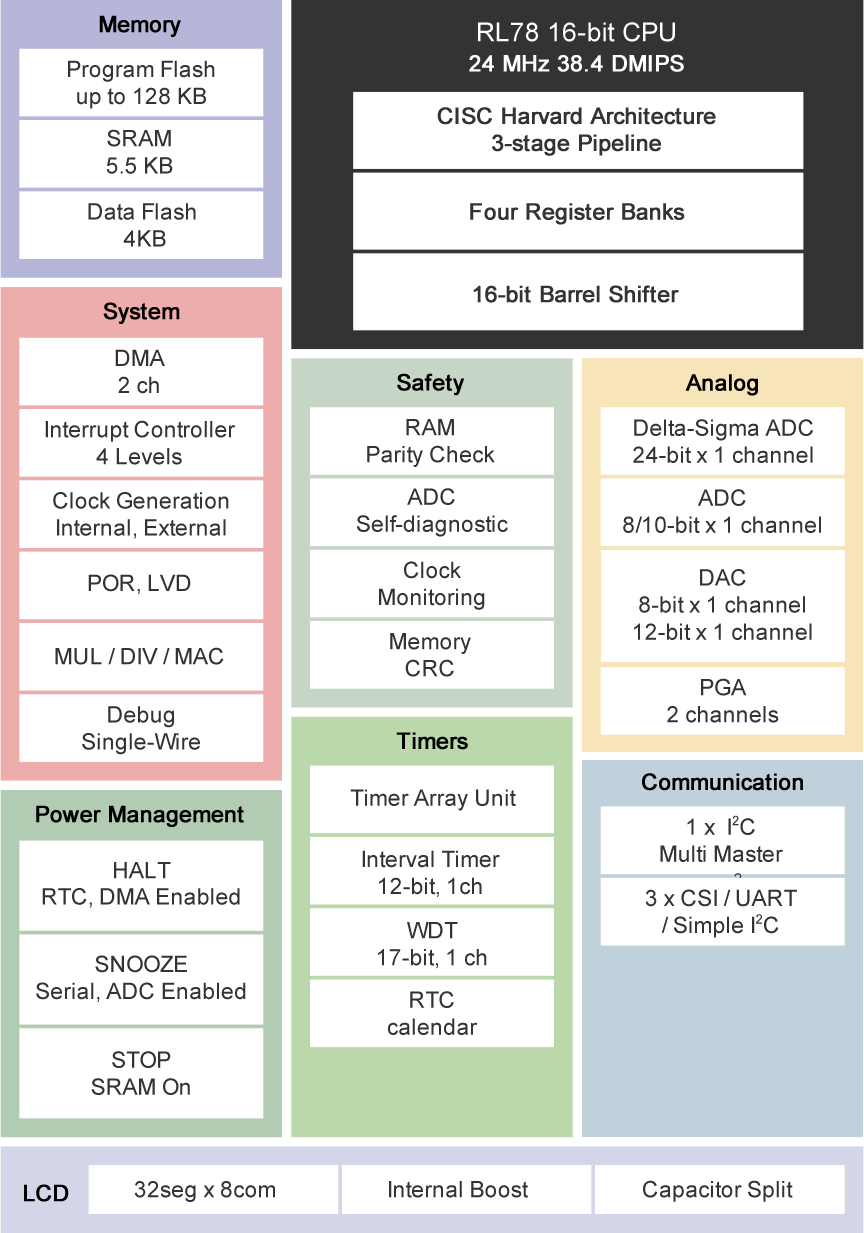

RL78/H1D Block Diagram
RL78/H1D Block Diagram
  • CPU：RL78コア、最大24MHz
  • 電圧：1.8V～5.5V
  • パッケージ:
    • 64ピン BGA
    • 48～80ピン LFQFP
  • メモリ: SRAM最大 8KB, プログラムフラッシュ最大 128KB
  • タイマ:
    • 16ビットタイマ(ch) x 9
    • 8ビットタイマ(ch) x 6
    • ウォッチドッグタイマ(ch) x 1
    • 12ビットインターバルタイマ x 1 ch
    • サンプリング出力タイマ／ディテクタ：入力6チャネル, 出力3チャネル
    • 外部サンプリング(ch) x 1
  • PWM: PWM出力 x 7
  • アナログ機能:
    • 10ビットA/Dコンバータ(ch) x 3
    • ΔΣA/Dコンバータ
    • 8ビットD/Aコンバータ(ch) x 1
    • 12ビットD/Aコンバータ(ch) x 1
  • オンチップオシレータ周波数(MHz):
    • 高速： 1M, 2M, 3M, 4M, 6M, 8M, 12M, 24MHz
    • 低速 15kHz
  • その他: RTC, パワーオンリセット, 低電圧検出

アプリケーション

  • ヘルスケア
  • メータ

ドキュメント

設計・開発

ソフトウェア／ツール
RL78ファミリ用 FATファイルシステム [M3S-TFAT-Tiny]
RL78ファミリ用 FATファイルシステム
 File System ルネサス
RL78ファミリ,78K0R用リアルタイムOS [RI78V4] V1
μITRON4.0仕様準拠 RL78ファミリ,78K0R用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78ファミリ用リアルタイムOS [RI78V4] V2
μITRON4.0仕様準拠 RL78ファミリ用リアルタイムOS [対応IDE: 統合開発環境CS+]
 ITRON OS ルネサス
RL78ファミリ用 音声録音・再生システム [M3S-S2-Tiny]
RL78ファミリ用 音声再生システム
ダウンロード
RL78 Family M3S-S2-Tiny: Introduction Guide Rev.2.01 - Sample CodeRL78ファミリ M3S-S2-Tiny 導入ガイド Rev.2.01
 Sound / Voice ルネサス
AP4, Applilet
他社製コンパイラ、GNUコンパイラに対応したマイコン内蔵周辺I/Oドライバ自動生成ツール (RZ、V850、RX、RL78、78K対応)
 Code Generator ルネサス
コード生成プラグイン
GUI設定による周辺I/Oドライバ生成ツール [ルネサスIDE "e² studio" および CS+に標準搭載] [Support MCU/MPU: RL78, V850, 78K, RX]
ダウンロード
Bio Sensing Software Platform ECG, PPG, SpO2の同時測定制御例 アプリケーションノート Rev.1.00
 Code Generator ルネサス
RL78ファミリ用Cコンパイラパッケージ [CC-RL]
RL78ファミリ用Cコンパイラパッケージ 。[対応する統合開発環境: CS+, e² studio]
 Compiler/Assembler ルネサス
E2エミュレータ [RTE0T00020KCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RH850, R-Car D1, RL78, RX, RISC-V MCU]
ダウンロード
[パンフレット] E2エミュレータ[RTE0T00020KCE00000R]RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、CS+編) Rev.1.00RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、e² studio編） Rev.1.00
 Emulator ルネサス
E2エミュレータLite [RTE0T0002LKCE00000R]
オンチップデバッギングエミュレータ。フラッシュプログラマ兼用。 [Support MCU/MPU: RA, RE, RL78, RX, RISC-V MCU]
 Emulator ルネサス
PG-FP6
フラッシュメモリプログラマ [書き込み用ソフト: 付属のプログラミングGUI ”FP6 Terminal”] [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, SuperH, V850, 78K, R8C]
 Programmer (Unit/SW) ルネサス
Renesas Flash Programmer (Programming GUI)
フラッシュメモリ用書き込みソフト [Support MCU/MPU and devices: RA, RE, RX, RL78, RH850, RISC-V MCU, Renesas Synergy, DA1453x, DA1459x, DA1469x, DA1470x, パワーマネージメント, Renesas USB Power Deliveryファミリ, モータドライバ/アクチュエータドライバIC, V850, 78K0R, 78K0]
 Programmer (Unit/SW) ルネサス
コードフラッシュライブラリ
コードフラッシュメモリ書き換えライブラリ（78Kファミリ コードフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
データフラッシュライブラリ
データフラッシュメモリ書き換えライブラリ（RL78ファミリ データフラッシュ用EEPROMエミュレーションライブラリ含む）
 Self Programming Library (Flash Library) ルネサス
RL78ファミリ用e² studioシミュレータ
RL78ファミリ用シミュレータ [対応IDE: e² studio] (Note: 本製品はルネサス統合開発環境e² studioに含まれています。単体販売はありません。）
 Simulator ルネサス
消費電流測定ツール QE for Current Consumption
消費電流チューニングの作業期間短縮に貢献する開発支援ツール [ルネサスIDE "e² studio" および CS+(CS+ for CCのみ)に標準搭載] [Support MCU/MPU: RX, RL78]
ダウンロード
RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、e² studio編） Rev.1.00RL78ファミリ用 消費電流チューニングソリューション (E2エミュレータ、CS+編) Rev.1.00
 Solution Toolkit ルネサス
統合開発環境 CS+
ルネサス統合開発環境 [Support MCU/MPU: RH850, V850, RX, RL78, 78K0R, 78K0] (Note: CS+でRL78/G23、RXスマート・コンフィグレータを使用するには、別途インストールする必要があります。スマート・コンフィグレータの製品ページから、RL78/G23用、RX用のスマート・コンフィグレータをダウンロードしてください)
 IDE and Coding Tool ルネサス
統合開発環境 e² studio RL78ファミリ向け情報
Eclipseベース ルネサス統合開発環境
IDE and Coding Tool ルネサス
暗号ライブラリ
セキュリティが必要とされる各種システム開発のために強固な暗号ライブラリ
 Security / Crypto ルネサス
SPI/QSPIシリアルフラッシュメモリ・QSPIシリアル相変化メモリドライバ
SPI/QSPIバスシリアルフラッシュメモリ用、QSPIバスシリアル相変化メモリ用デバイスドライバ
ダウンロード
RX Family, RL78 Family, 78K0R/Kx3-L Macronix International MX25/66L Family Serial NOR Flash Memory Control Software Rev.1.04 - Sample CodeRX ファミリ、RL78 ファミリ、78K0R/Kx3-L Macronix International 社製MX25/66L family serial NOR Flash Memory 制御ソフトウェア Rev.1.04
 Serial Memory ルネサス
IAR Embedded Workbench for Renesas RL78
IAR Embedded Workbenchは、自動車アプリケーションを作成するための強力かつ最先端の最適化技術を備えた統合開発ツールであり、RL78 デバイスに対して広範なサポートを提供します。
 IDE and Coding Tool IAR Systems
Renesas IAR Embedded Workbench Device-Support-Packages
Renesas IAR Embedded Workbench Device-Support-Packages include all device-specific files to be used with the Embedded Workbench IDE.
 IDE and Coding Tool ルネサス
7件 追加表示
21件
Blood Pressure Monitoring Evaluation Kit for RL78/H1D

RTK0EH0003S02001BR

Evaluation
詳しくはこちら

RL78/H1D用血圧測定評価キット

この評価キットは、RL78/H1Dマイクロコントローラベースで、オシロメトリックな血圧測定ソリューションの評価に最適です。

構成

  • メイン筐体（組込みソフト） 1 台
  • USBケーブル 1本
  • 電池ホルダ 1個
  • カフ 1個
  • GUIツール
  • リファレンスソフトウェア

ECADモデル

[製品選択]テーブル内の製品名をクリックするとSamacSysが提供する回路図シンボル、PCBフットプリント、3D CADモデルがご確認いただけます。 お探しのシンボルやモデルが見つからない場合、Webサイトから直接リクエストできます。

ECADモデルを調べる
Diagram of ECAD Models

製品選択

    Processing table
    PLP
    Program Memory (KB)
    RAM (KB)
    Lead Count (#)
    Temp. Range
    Bit Size
    CPU
    Data Flash (KB)
    Supply Voltage (V)
    Operating Freq (Max) (MHz)
    RTC
    LVD or PVD
    DMA
    I/O Ports
    Timer
    ADC
    DAC
    CAN (ch)
    Ethernet
    USB
    Human Machine Interface
    Moisture Sensitivity Level (MSL)
    Price (USD) | 1ku
    ご購入 / サンプル
    型名
    R5F11NGFAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No 3
    R5F11NGGAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No 3
    R5F11NLFAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No Display Function, LCD Segment Count x 27 3
    R5F11NLGAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No Display Function, LCD Segment Count x 27 3
    R5F11NMEAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 64 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3 2.275
    R5F11NMFAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3
    R5F11NMGAFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3 2.657
    R5F11RMGDFB#50
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 8 80 -40 to 85°C 16 RL78 4 1.8 - 5.5 24 はい はい Yes 63 8-bit x 6-ch, 12-bit x 1-ch, 16-bit x 13-ch 10-bit x 3-ch 0 No Display Function, LCD Segment Count x 36 3
    R5F11NGFAFB#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		N/A 96 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No 3 1.813
    R5F11NGGAFB#10
    circleアクティブ
    memory
    view_in_ar
    今すぐ購入する
    		N/A 128 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No 3 1.963
    R5F11NLFAFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No Display Function, LCD Segment Count x 27 3
    R5F11NLGAFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No Display Function, LCD Segment Count x 27 3
    R5F11NMEAFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 64 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3 2.279
    R5F11NMFAFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3 2.47
    R5F11NMGAFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No Display Function, LCD Segment Count x 36 3 2.662
    R5F11RMGDFB#10
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 8 80 -40 to 85°C 16 RL78 4 1.8 - 5.5 24 はい はい Yes 63 8-bit x 6-ch, 12-bit x 1-ch, 16-bit x 13-ch 10-bit x 3-ch 0 No Display Function, LCD Segment Count x 36 3 2.566
    R5F11NGFAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No No No 3 2.535
    R5F11NGGAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 48 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 29 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No No No 3 2.73
    R5F11NLFAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No No Display Function, LCD Segment Count x 27 3 2.509
    R5F11NLGAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 64 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 36 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch, 12-bit x 1-ch 0 No No Display Function, LCD Segment Count x 27 3 2.734
    R5F11NMEAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 64 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No No Display Function, LCD Segment Count x 36 3 2.322
    R5F11NMFAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 96 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No No Display Function, LCD Segment Count x 36 3
    R5F11NMGAFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 5.5 80 -40 to 85°C 16 RL78 4 2.4 - 5.5 24 はい はい Yes 53 8-bit x 2-ch, 12-bit x 1-ch, 16-bit x 9-ch 10-bit x 3-ch 8-bit x 1-ch 0 No No Display Function, LCD Segment Count x 36 3 2.735
    R5F11RMGDFB#70
    circleアクティブ
    memory
    view_in_ar
    		N/A 128 8 80 -40 to 85°C 16 RL78 4 1.8 - 5.5 24 はい はい Yes 63 8-bit x 6-ch, 12-bit x 1-ch, 16-bit x 13-ch 10-bit x 3-ch No 0 No No Display Function, LCD Segment Count x 36 3 2.638
